HR41-SC-151

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: 带印记 压入式 37.1mm(长度)
供应商型号: HR41-SC-151
供应商: 国内现货
标准整包数: 1

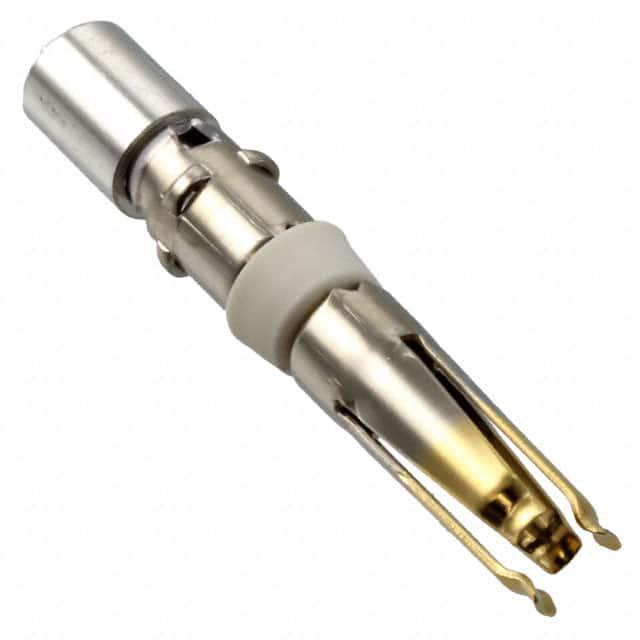

HIROSE ELECTRIC 圆形连接器 HR41-SC-151

HR41-SC-151概述

    HR41 Series Plastic-Shelled Waterproof Connectors for Outdoor Use

    1. 产品简介


    产品类型:HR41系列防水连接器是一种适用于户外的塑料壳体连接器。
    主要功能:HR41系列连接器具备防水、耐腐蚀的特性,适用于各种户外环境,如电信基础设施、照明系统和户外电子产品。
    应用领域:这些连接器广泛应用于电信基站、路灯控制系统、太阳能电站及任何需要高度防水性能的户外电子设备中。

    2. 技术参数


    | 参数项 | 描述 |

    | 额定电流 | 3针:20A;5针:10A |
    | 工作温度范围 | -40°C至+85°C |
    | 额定电压 | 3针:AC 400V,DC 400V;5针:AC 600V,DC 400V |
    | 存储温度范围 | -10°C至+60°C |
    | 接触电阻 | ≤2mΩ(直流1A测试) |
    | 绝缘电阻 | ≥5,000MΩ(直流500V测试) |
    | 电压耐受能力 | 3针:AC 4,260V持续1分钟;5针:AC 2,200V持续1分钟 |
    | 振动抗扰度 | 无临时断电现象,频率为10-500-10Hz/循环,半幅度为0.75mm,每个轴向方向循环5次 |
    | 冲击抗扰度 | 无临时断电现象,加速度为490m/s²,持续时间为11ms,每个轴向方向循环3次 |
    | 温度循环耐受 | 绝缘电阻≥5,000MΩ,-55°C至室温之间循环5次 |
    | 盐雾抗扰度 | 在盐雾环境下无功能性问题,暴露时间达1,000小时 |
    | 湿度抗扰度 | 绝缘电阻在高湿度条件下≥50MΩ,在干燥条件下≥500MΩ |
    | 水压抗扰度 | 浸没在2米深的水中14天,无水渗入 |

    3. 产品特点和优势


    - 防水性能:达到IP68等级,适用于浸没在水下长达两周的极端环境。
    - 操作便捷:采用便于操作的卡口锁定系统,即使在黑暗环境中也能快速完成连接。
    - 兼容性:支持多种通用工具进行端子压接,易于现场安装。
    - 可靠性:通过多项严格的机械和电气性能测试,确保长期稳定运行。
    - 安全标准:已取得多种安全认证,确保使用过程中的安全性。

    4. 应用案例和使用建议


    应用场景:HR41系列连接器被广泛用于太阳能光伏电站中的电缆连接,尤其是在沿海地区需要高防水性能的场景。
    使用建议:为了保证连接器的长期可靠性能,建议定期检查防水密封圈的状态,确保无损坏;并选择适合电线直径和截面积的端子进行压接,以实现最佳的连接效果。

    5. 兼容性和支持


    - 兼容性:HR41系列连接器可与一般通用工具配套使用,包括手动和气动压线钳,如P-75、AK15A和AC-5N.D.等型号。
    - 厂商支持:HIROSE公司提供详尽的技术文档和维修服务,帮助客户更好地使用和维护该系列产品。

    6. 常见问题与解决方案


    - 问题1:连接器无法牢固固定在插座上。
    - 解决方案:确认连接器与插座是否完全对齐,必要时重新检查卡扣机制是否有损坏。
    - 问题2:端子压接不牢。
    - 解决方案:使用推荐的压线工具,严格按照操作手册进行压接,并确认端子与电线之间的连接良好。

    7. 总结和推荐


    综上所述,HR41系列防水连接器凭借其卓越的防水性能、稳固的结构设计及简便的操作方式,成为市场上值得信赖的产品。无论是对于需要严格防水要求的应用场合还是普通户外应用,HR41系列连接器都能提供出色的性能表现。强烈推荐在需要高度防水性能的户外电子项目中使用这款连接器。

HR41-SC-151参数

参数
类型 带印记
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 37.1mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

HR41-SC-151厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR41-SC-151数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR41-SC-151 HR41-SC-151数据手册

HR41-SC-151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.875
2+ ¥ 1.83
100+ ¥ 1.77
库存: 5
起订量: 1 增量: 5
交货地:
最小起订量为:1
合计: ¥ 1.87
