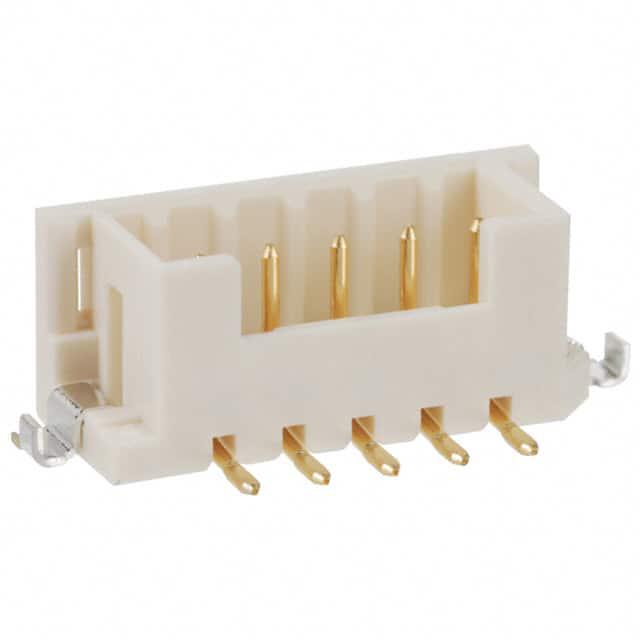

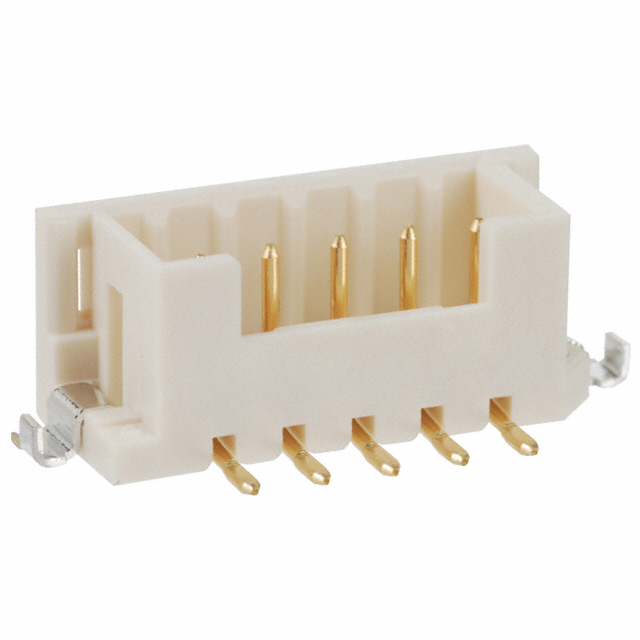

DF3E-5P-2V(54)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 焊盘 5pin Polyamide (PA) 3A 金 黑色 贴片安装
供应商型号: H126530-ND
供应商: Digi-Key
标准整包数: 26
HIROSE ELECTRIC 圆形连接器 DF3E-5P-2V(54)

DF3E-5P-2V(54)概述

    DF3系列 2mm间距连接器技术手册

    一、产品简介


    DF3系列是一款2mm间距的离散线缆连接器,适用于各种商业设备,如复印机、打印机等。该连接器已经通过了UL和CSA的安全标准认证,符合IEC 60695-2-11的灼热丝测试标准。其设计考虑到了多种板设计的变化,以实现高效稳定的多层电缆连接。

    二、技术参数


    - 电流规格:
    - 压接型: 22至24 AWG: 3A, 26 AWG: 2A, 28 AWG: 1A
    - 绝缘穿刺连接: 26、28 AWG: 1A
    - 电压规格:
    - 压接型:250V AC
    - 绝缘穿刺连接:100V AC
    - 工作温度范围: -55°C至+105°C
    - 操作湿度范围: 40%至80%
    - 存储温度范围: -10°C至+60°C
    - 存储湿度范围: 40%至70%
    - UL和CSA安全标准文件号:
    - UL: E52653
    - CSA: LR95109

    三、产品特点和优势


    - 低轮廓设计: 压接插座的安装高度为7.5mm,实现了多层电缆连接。
    - 可靠的接触稳定性: 压接区域提供足够的空间,确保稳定的操作。
    - 多功能性: 接收器可水平或垂直连接,适用范围广泛。
    - 材料和工艺: 所有组件均采用高质量材料制成,如磷青铜、锡或金镀层。

    四、应用案例和使用建议


    - 应用场景: 适用于商用设备中的多层电缆连接,例如复印机和打印机内部的复杂布线。
    - 使用建议: 在连接前请确保正确选择相应的压接工具和线缆尺寸。使用合适的压接工具可以保证连接的可靠性和稳定性。

    五、兼容性和支持


    - 兼容性: 该连接器具有较高的兼容性,可与不同厚度的面板配合使用(1.6至1.0mm),且适用于22至28 AWG的线缆。
    - 支持和维护: 厂商提供了详细的技术支持和维护指南,包括连接过程中的注意事项和故障排除步骤。

    六、常见问题与解决方案


    - 问题1: 连接时出现松动现象。
    - 解决方案: 确保使用正确的压接工具和适当的线缆尺寸。如果仍存在问题,检查是否有损坏或磨损的部件。
    - 问题2: 焊接过程中变形。
    - 解决方案: 使用推荐的焊接温度曲线进行回流焊,或者严格按照手动焊接时间限制进行操作。
    - 问题3: 接触电阻不稳定。
    - 解决方案: 检查是否有松动或接触不良的地方,确保所有连接都牢固无误。

    七、总结和推荐


    DF3系列2mm间距连接器凭借其低轮廓设计、高可靠性以及广泛的适用范围,在商业设备中具有明显的优势。对于需要处理复杂布线的应用场景,这款连接器是一个值得推荐的选择。其通过了严格的UL和CSA安全标准认证,加上厂家提供的全面技术支持和维护服务,使得该产品在市场上具备很高的竞争力。综上所述,我们强烈推荐使用DF3系列2mm间距连接器。

DF3E-5P-2V(54)参数

参数
端接 焊盘
额定电流 3A
外壳材料 Polyamide (PA)
针脚数 5pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 管装
