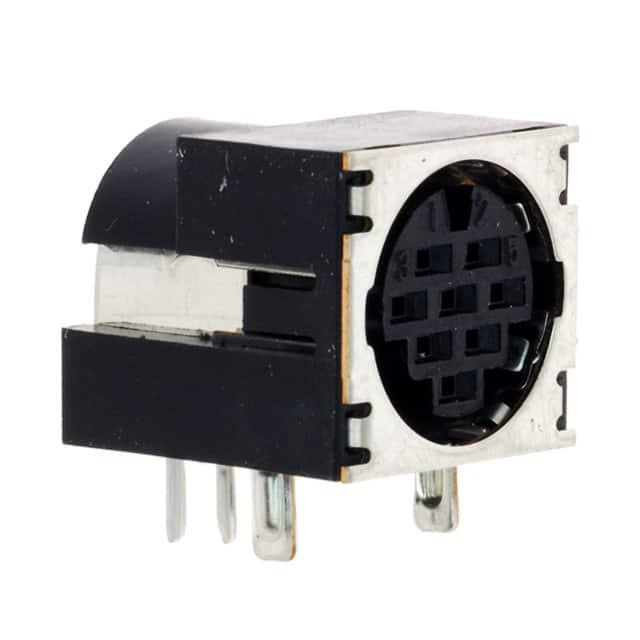

HR212-10RA-8SDL(74)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Snap-In 焊盘 8pin Polybutylene Terephthalate (PBT) 2A 锡 银色,黑色 通孔安装 13mm(长度)*14mm(高度)
供应商型号: CSJ-ST69525713
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR212-10RA-8SDL(74)

HR212-10RA-8SDL(74)概述

    高性能微型圆形连接器:HR12系列

    产品简介


    HR12系列连接器是高性能的微型圆形连接器,适用于需要小型、轻量、高密度电子组件的应用场景。这些连接器具有插入和拔出方便、振动或冲击下不易松脱的特点,广泛应用于汽车、工业自动化、通讯设备等领域。

    技术参数


    - 额定电压:100V AC/140V DC
    - 额定电流:1A
    - 工作温度范围:-15°C至+60°C
    - 存储温度范围:-10°C至+60°C
    - 接触电阻:最大30mΩ(不包括电缆导体电阻)
    - 绝缘电阻:最小100MΩ(直流250V测量)
    - 耐压能力:AC 300V,1分钟无闪络或击穿
    - 振动抗扰度:10至55Hz/周期,幅度为0.75mm,三轴方向,每轴2小时,无10μs以上电气中断
    - 冲击抗扰度:加速度490m/s²,持续时间11ms,三轴方向,每轴3次循环,无10μs以上电气中断
    - 插拔次数:最大30mΩ接触电阻(不包括电缆导体电阻),可达1000次
    - 温度循环测试:绝缘电阻≥100MΩ,-25°C保持30分钟→常温10到15分钟→70°C保持30分钟→常温10到15分钟,循环5次
    - 湿度抗扰度:绝缘电阻≥1MΩ(高湿度环境下)、≥10MΩ(干燥环境下),温度40°C,相对湿度90%至95%,持续96小时

    产品特点和优势


    - 锁紧功能:使用“咔嗒”锁定机制,易于插入和拔出,防止因振动或冲击导致意外分离。
    - 小尺寸和高密度设计:插头直径范围为Ø12mm至Ø16mm,适合小型化设计。
    - 增强的EMI保护:配备内部金属部件和屏蔽机制,提高抗电磁干扰能力。

    应用案例和使用建议


    - 汽车领域:用于车载系统中的信号传输,如车身控制模块、娱乐系统等。
    - 工业自动化:用于机器人手臂上的传感器连接,确保稳定的通信。
    - 通讯设备:用于电信基站之间的高速数据传输。
    使用建议:在安装过程中注意正确方向,避免过度弯曲电缆以防止损坏。

    兼容性和支持


    - 电缆兼容性:支持26至30AWG规格的电缆。
    - 工具兼容性:提供手动和自动压接工具,以及专门的拔出工具。
    - 厂商支持:对于高可靠性的应用需求(如汽车领域),请联系公司代表获取更多支持信息。

    常见问题与解决方案


    - 问题一:接触电阻增大
    - 解决方案:检查电缆导体是否受损,必要时更换新的电缆。

    - 问题二:电气连接中断
    - 解决方案:重新进行压接操作,确保连接牢固。

    总结和推荐


    HR12系列连接器以其优越的性能和可靠性,适用于多种高要求应用场景。其小巧的设计和稳定的性能使其成为众多行业不可或缺的选择。我们强烈推荐该系列产品给需要高性能连接解决方案的用户。

HR212-10RA-8SDL(74)参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Snap-In
颜色 银色,黑色
端接 焊盘
额定电流 2A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 8pin
长*宽*高 13mm(长度)*14mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HR212-10RA-8SDL(74)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR212-10RA-8SDL(74)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR212-10RA-8SDL(74) HR212-10RA-8SDL(74)数据手册

HR212-10RA-8SDL(74)封装设计

查看详情并下载
Symbol
Footprint
3D Model
