首页  >  产品百科  >  HR30-6R-6S(71)

HR30-6R-6S(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器, HR30系列, 6芯, 面板安装, 焊接, IP67,IP68
供应商型号: HR30-6R-6S(71)
供应商: 云汉优选
标准整包数: 1

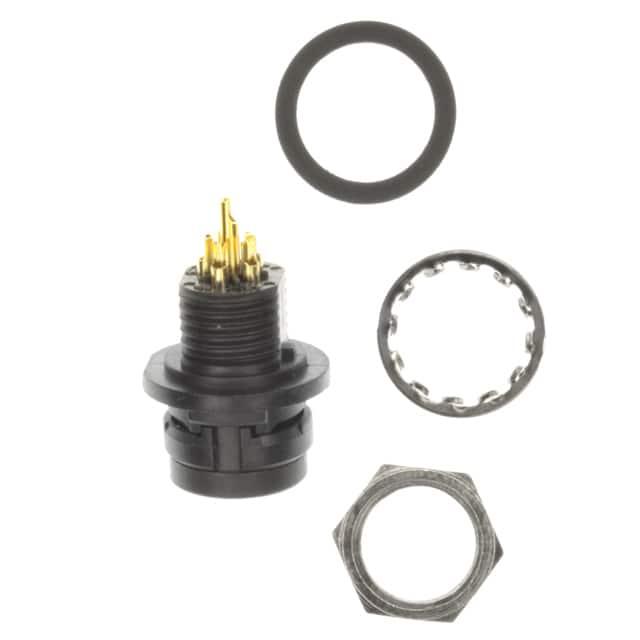

HIROSE ELECTRIC 圆形连接器 HR30-6R-6S(71)

HR30-6R-6S(71)概述

    HR30 系列微型防水塑料连接器

    产品简介


    HR30系列微型防水塑料连接器是由Hirose公司设计制造的产品,适用于需要高度可靠性的应用场合,如汽车工业、医疗设备和通信设备等。HR30系列的特点在于其小型化、轻量化及优异的防水性能,使其成为众多领域的理想选择。

    技术参数


    - 尺寸:
    - 3, 6针:最大外径Ø12.6mm,结合长度32.3mm
    - 10, 12针:最大外径Ø15.5mm,结合长度42.1mm

    - 额定电流:
    - 3针:5A
    - 6, 10, 12针:2A

    - 额定电压:
    - 3, 6针:100V AC, 140V DC
    - 10, 12针:30V AC, 42V DC
    - 工作温度范围:
    - 操作温度:-25°C至+85°C
    - 存储温度:-10°C至+60°C
    - 绝缘电阻:最小1000MΩ(100V DC)
    - 耐电压:300V AC / 1分钟内无闪络或绝缘击穿

    产品特点和优势


    HR30系列连接器具有以下特点和优势:
    1. 小型化:紧凑的设计使得其在空间受限的应用场合中非常适用。
    2. 防水性能:达到IP67和IP68标准,可长时间在水下环境中使用。
    3. 推拉式锁紧:操作简便且有效。
    4. 轻量化:不同接触数量的插头和插座重量仅分别为6g和9g。
    5. 夹紧结构:便于快速安装电缆。
    6. 易操作性:即使手持插头也能实现可靠的锁定。
    7. 防错配功能:防止错误对接,减少损伤风险。
    8. 配合标记:快速准确对齐接口。
    9. 符合RoHS要求:注重环保,符合国际标准。

    应用案例和使用建议


    HR30系列广泛应用于汽车、工业自动化和通信等领域。以汽车应用为例,HR30连接器能确保在恶劣环境下信号传输的可靠性。建议在安装时遵循制造商提供的装配程序,确保密封圈正确安装,从而避免水汽渗透。

    兼容性和支持


    HR30系列连接器与其他符合标准的电缆连接器兼容。公司提供详细的组装指导和支持文档,包括安装工具的选择和使用方法,以便用户能够轻松安装和维护这些连接器。

    常见问题与解决方案


    1. 防水性能不佳:确保所有密封件安装正确,电缆线固定牢固。
    2. 接插困难:检查接插面是否有灰尘或异物,必要时清洁后再进行尝试。
    3. 过热问题:确认电流不超过规定值,检查电缆连接处是否紧固。

    总结和推荐


    HR30系列连接器凭借其小巧、轻便和卓越的防水性能,在多个行业领域内得到了广泛应用。其独特的防误配设计和易于操作的特性使其在市场上具备显著的竞争优势。因此,我们强烈推荐此款产品给需要高可靠性和防水性能的应用场景。对于任何关于HR30系列连接器的具体问题或需求,欢迎联系Hirose公司的技术支持团队。

HR30-6R-6S(71)参数

参数
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 6pin(Power)
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A
长*宽*高 18.4mm(长度)
安装方式 隔板安装,面板安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 托盘

HR30-6R-6S(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR30-6R-6S(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR30-6R-6S(71) HR30-6R-6S(71)数据手册

HR30-6R-6S(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
