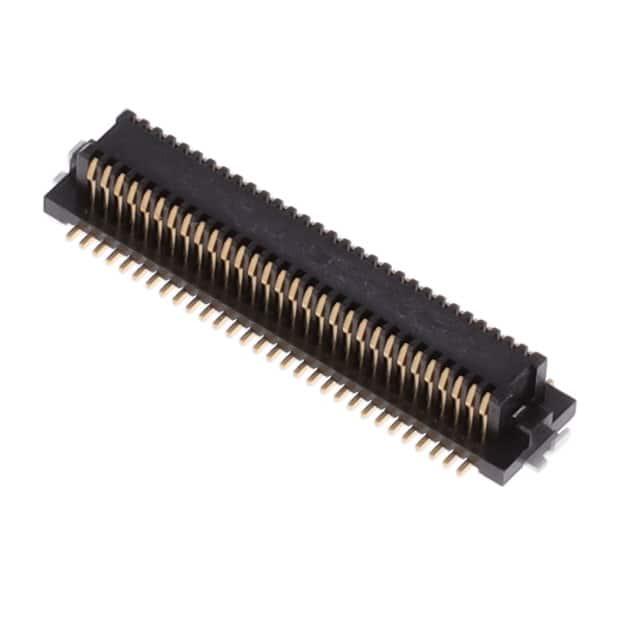

DF12NB-60DS-0.5V(51)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 3.5mm,4mm,5mm 2.7mm 203nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 26M-DF12NB-60DS-0.5V(51)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF12NB-60DS-0.5V(51)

DF12NB-60DS-0.5V(51)概述

    DF12N 系列 0.5mm 密间距 SMT 板对板连接器

    产品简介


    DF12N 系列是 0.5mm 密间距表面贴装板对板连接器,适用于需要高可靠性的场合,如汽车工业。这些连接器具有广泛的堆叠高度选择,支持多种引脚数量,并且具备快速传输能力。DF12N 连接器特别适用于要求紧凑空间、稳定性能的应用环境。

    技术参数


    - 额定电流:0.3A
    - 额定电压:50V AC
    - 操作温度范围:-55°C 至 +125°C
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:500MΩ 最小值 @ 100V DC
    - 耐压强度:无闪络或击穿 @ 150V AC 每分钟
    - 接触电阻:50mΩ 最大值 @ 20mV AC 或更少 @ 1kHz, 1mA
    - 振动测试:无 1μs 或以上的电气中断 @ 频率 10Hz 至 55Hz,单振幅 0.75mm,每方向 2 小时
    - 湿度(稳态)测试:接触电阻 50mΩ 最大值 @ 40°C ± 2°C,湿度 90% 至 95%,持续 96 小时
    - 温度循环测试:接触电阻 50mΩ 最大值 @ -65°C: 30 分钟,5°C 至 35°C: 3 分钟,125°C: 30 分钟,5°C 至 35°C: 3 分钟,共计 5 个周期
    - 插拔寿命测试:接触电阻 50mΩ 最大值,50 次
    - 焊接热稳定性测试:组件无变形影响性能 @ 回流焊:按推荐温度曲线,手工焊接:350°C 下 3 秒

    产品特点和优势


    1. 宽广的堆叠高度选择:提供 3mm、3.5mm、4mm 和 5mm 的堆叠高度,此外还提供超紧凑型 0.5mm 密间距设计。
    2. 自动贴装能力:真空拾取区域使自动贴装成为可能,适合自动贴片机使用。
    3. 防焊锡脱落:为了防止焊锡脱落,连接器提供了焊锡片。
    4. 高速数据传输:5Gbps 的传输速度,保证了高效的信号传输。

    应用案例和使用建议


    DF12N 系列连接器广泛应用于需要紧凑空间和高可靠性的设备中,例如消费电子、工业自动化和汽车系统。在实际使用中,建议在回流焊接过程中遵循推荐的温度曲线,并确保焊盘平整以减少翘曲。在安装过程中要避免过度施力,以免造成损坏或接触变形。

    兼容性和支持


    DF12N 系列连接器采用 0.5mm 的密间距设计,可以方便地与其他相同间距的设计兼容。HIROSE 公司提供了详尽的技术支持和文档资料,确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 如何避免静电损坏?
    - 解决方法:不要直接用手触摸连接器的触点,应在干燥、低静电环境中进行安装操作。

    2. 插入和拔出时应注意什么?
    - 解决方法:仅在安装到电路板上后才进行插入和拔出操作,避免非安装状态下操作导致损坏。

    总结和推荐


    DF12N 系列 0.5mm 密间距 SMT 板对板连接器凭借其广泛堆叠高度选择、高速数据传输能力和优异的可靠性,成为各种严苛应用场景的理想选择。强烈推荐用于对连接器性能和稳定性要求高的场合。

DF12NB-60DS-0.5V(51)参数

参数
排数 2
触头镀层
板上高度 2.7mm
针脚数 60pin
接合堆叠高度 3.5mm,4mm,5mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Receptacle
间距 500μm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF12NB-60DS-0.5V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF12NB-60DS-0.5V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF12NB-60DS-0.5V(51) DF12NB-60DS-0.5V(51)数据手册

DF12NB-60DS-0.5V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.0991
10+ ¥ 5.6793
100+ ¥ 4.7327
500+ ¥ 4.3687
1000+ ¥ 4.0566
库存: 2298
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 7.09
