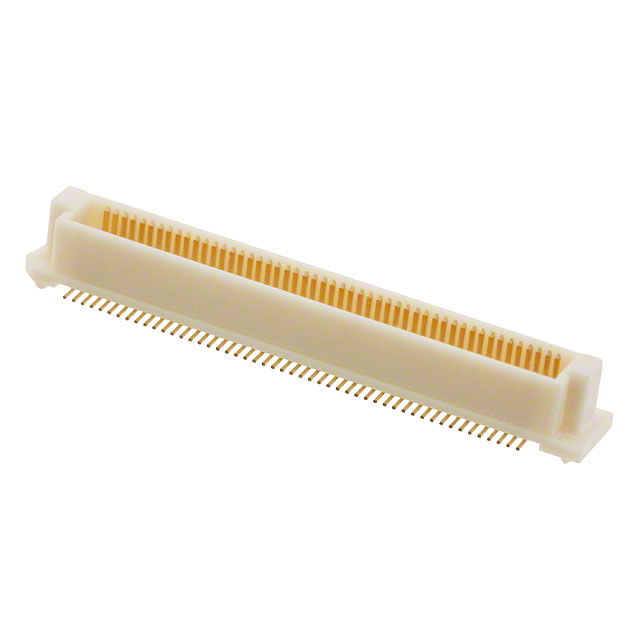

FX8C-100P-SV1(92)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 2 100pin 6mm,11mm 5.45mm 金 SMD,P=0.6mm 贴片安装
供应商型号: FX8C-100P-SV1(92)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-100P-SV1(92)

FX8C-100P-SV1(92)概述


    产品简介


    产品类型:
    FX8系列和FX8C系列均为高可靠性连接器,它们具有0.6mm间距,叠层高度范围从3mm到16mm。这两款系列产品在各种工业和消费电子应用中都有广泛的应用。
    主要功能:
    1. 叠层高度灵活性:3mm至16mm的叠层高度使得这些连接器适用于多种不同厚度要求的应用场景。
    2. 表面贴装兼容性:确保与现代制造工艺的高度兼容性。
    3. 抗误插设计:独特的防错插设计保证了安装时的准确性。
    4. 可靠性增强:具备多重接触保障,即使在振动环境下也能保持稳定连接。
    应用领域:
    汽车、通信设备、医疗设备、工业自动化等领域。

    技术参数


    | 参数 | 规格 | 备注 |
    |
    | 绝缘电阻 | ≥1000MΩ | 250V直流电 |
    | 耐压等级 | 无闪络或击穿 | 300V交流电,持续1分钟 |
    | 接触电阻 | ≤45mΩ | 100mA |
    | 振动耐受性 | 无1μs以上断电 | 10-55Hz,单振幅0.75mm |
    | 稳态湿度 | 接触电阻≤55mΩ | 绝缘电阻≥100MΩ |
    | 温度循环 | 接触电阻≤55mΩ | 绝缘电阻≥100MΩ |
    | 插拔寿命 | 接触电阻≤55mΩ | 50次插拔 |
    | 耐焊接热性 | 元件无变形 | 按推荐温度曲线进行回流焊 |

    产品特点和优势


    1. 叠层高度可调:叠层高度从3mm到16mm,满足不同应用场景需求。
    2. 共面度控制:共面度小于0.1mm,提高了连接的精度。
    3. 安装引导:内置引导肋条和倒角,允许±0.6mm的对准误差,确保轻松插入。
    4. 误插保护:底部设有不同位置和直径的突起,防止安装错误。
    5. 双重连接选项:为提高同时安装两个相同连接器时的可靠性和准确性,提供了间隔式双重连接选择。

    应用案例和使用建议


    案例分析:
    - 车载应用:由于需要承受振动和高温,这些连接器特别适合用于汽车线束中。
    - 工业控制设备:这些连接器在恶劣环境中表现出色,适用于需要高稳定性的工业设备。
    使用建议:
    - 机械支撑:在连接过程中,必须用螺丝或其他方式固定两块PCB,以确保结构稳定性。
    - 正确的焊接温度:严格按照推荐的焊接温度曲线操作,确保连接器性能稳定。

    兼容性和支持


    这些连接器提供多种包装形式(托盘、管式、带状),并适用于自动安装过程。此外,还提供详细的技术支持和售后服务,以便客户快速解决问题。

    常见问题与解决方案


    1. 问题:接触电阻超标。
    - 解决方法:检查连接器是否安装正确,确认焊接质量和共面度。

    2. 问题:连接器无法顺利插入。
    - 解决方法:确认没有安装错误,并检查导向肋条和倒角是否损坏。

    3. 问题:无法达到预期的插拔寿命。
    - 解决方法:检查使用条件,确保符合技术规范,并定期进行维护检查。

    总结和推荐


    产品评价:
    - 高度可靠的叠层高度设计;
    - 优秀的抗震和防潮性能;
    - 防止误插的设计提升了安全性;
    - 可靠的长期使用表现;
    - 适用于多种高要求的工业和汽车应用场景。
    推荐结论:
    鉴于FX8系列和FX8C系列连接器在高可靠性、易用性和广泛应用领域的突出表现,强烈推荐在关键应用场景中使用。无论是在工业控制、车载电子还是其他高可靠性需求的应用中,都能发挥出色的作用。

FX8C-100P-SV1(92)参数

参数
触头镀层
板上高度 5.45mm
针脚数 100pin
接合堆叠高度 6mm,11mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
间距 600μm
排数 2
通用封装 SMD,P=0.6mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
