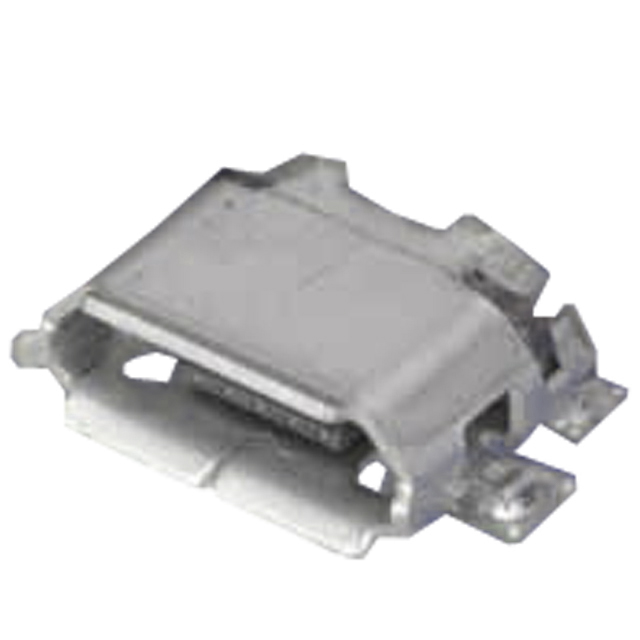

ZX62R-B-5P(30)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose USB2.0B母座 USB连接器, ZX系列, 表面, 焊接端接
供应商型号: 26M-ZX62R-B-5P(30)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62R-B-5P(30)

ZX62R-B-5P(30)概述


    产品简介


    ZX Series 微型USB连接器
    ZX系列微型USB连接器符合USB 2.0标准,是一款小巧而高度可靠的连接器。这些连接器可用于各种不同的安装和端接风格,适用于多种应用场合。ZX系列连接器的特点包括小体积、高传输速度(最高480 Mbps)以及良好的耐用性。它们广泛应用于移动设备、车载系统及消费电子产品等领域。

    技术参数


    - 尺寸:与标准Mini-USB连接器相比,ZX连接器体积减少了约60%。
    - 传输速度:支持高达480 Mbps的数据传输速率。
    - 电流:每针最大电流为1A,其中第1和第5针最大可达1.8A,其他针脚最大电流为0.5A。
    - 电压:最高可承受30V交流电压。
    - 工作温度范围:-30°C至+85°C。
    - 耐久性:插拔次数可达10,000次。
    - 接触电阻:最大值为30mΩ。
    - 额定容量:通过认证,获得TID编号(需确认具体产品是否具有此编号)。

    产品特点和优势


    - 尺寸减少:与标准Mini-USB连接器相比,ZX连接器体积减少了约60%,但仍然支持480 Mbps的高速数据传输。
    - 接口配置:提供Micro-B和Micro-AB两种接口配置,支持标准、反装和插孔安装。
    - 端接方式:包括表面贴装(SMT)和通孔(through-hole)端接。
    - 耐用性:独特的Hirose主动锁扣机制确保长期使用时仍能保持稳定的连接效果。
    - 认证:是首家获得Micro-USB认证的企业之一。

    应用案例和使用建议


    应用案例:
    - 汽车行业:用于车载系统中的数据传输。
    - 移动设备:用于手机和平板电脑的数据接口。
    - 消费电子产品:用于智能穿戴设备的充电接口。
    使用建议:
    - 在选择连接器时,需要考虑具体的安装方式(SMT或通孔)和接口配置(Micro-B或Micro-AB)。
    - 确保使用时按照正确的方向进行插拔操作,避免直接拉扯电缆造成损坏。
    - 对于需要高可靠性的应用,如汽车系统,建议联系制造商以获取更多详细信息。

    兼容性和支持


    - 兼容性:ZX系列连接器兼容USB 2.0标准,可以与其他符合该标准的设备无缝连接。
    - 支持和服务:提供详尽的技术文档和支持服务,帮助客户解决问题。如有特殊需求,建议直接联系制造商咨询。

    常见问题与解决方案


    1. 问:如何正确安装ZX连接器?
    答:请严格按照制造商提供的安装指南操作,使用专用工具确保正确安装。

    2. 问:插拔次数有限制吗?
    答:ZX连接器设计寿命为10,000次插拔,正常操作下应能满足大多数应用的需求。

    3. 问:如何处理安装过程中出现的错误?
    答:如果遇到安装问题,首先检查是否有误操作。如无法解决,请联系制造商技术支持部门。

    总结和推荐


    总结:
    ZX系列微型USB连接器以其小巧的体积、高速的数据传输能力和良好的耐用性著称。它不仅能够满足一般应用需求,还能适应某些对可靠性要求较高的应用环境。该系列产品在多个应用领域表现出色,具备显著的市场竞争力。
    推荐:
    综上所述,ZX系列微型USB连接器是理想的高速数据传输和充电解决方案,适用于各种消费电子、移动设备以及汽车行业。强烈推荐给需要高性能、高可靠性连接器的用户。

ZX62R-B-5P(30)参数

参数
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
长*宽*高 8.8mm(长度)*5.6mm(高度)
安装方式 水平安装,背面安装,贴片安装
零件状态 在售
包装方式 卷带包装

ZX62R-B-5P(30)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62R-B-5P(30)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62R-B-5P(30) ZX62R-B-5P(30)数据手册

ZX62R-B-5P(30)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.9477
10+ ¥ 4.9042
100+ ¥ 4.1722
500+ ¥ 3.8825
1000+ ¥ 3.6304
库存: 1158
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 5.94
