DF1BZ-20P-2.5DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 1 20pin 3A 1μm 锡 白色 通孔安装
供应商型号: CGC-DF1BZ-20P-2.5DS
供应商: 海外现货
标准整包数: 1

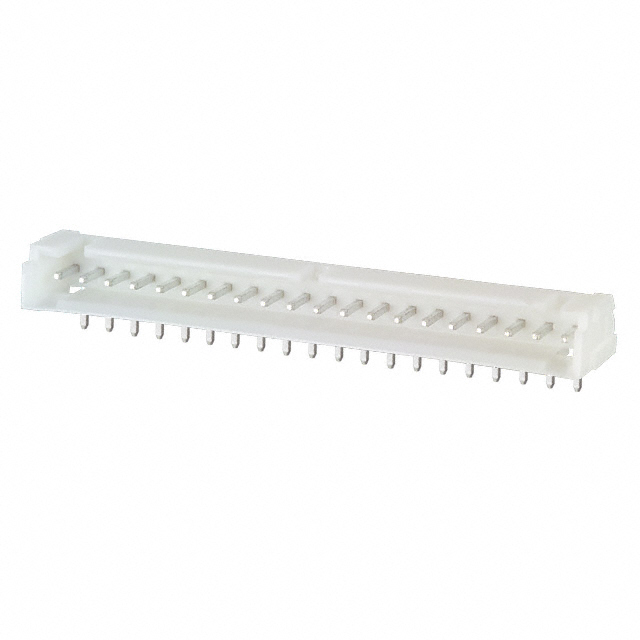

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1BZ-20P-2.5DS

DF1BZ-20P-2.5DS概述

    DF1B Series: 2.5mm Pitch Connector for Discrete Wire Connection

    1. 产品简介


    DF1B系列是hirosem Electric Co., Ltd. 生产的2.5mm间距连接器,专为离散线缆连接设计。它包括“线到板”和“并排”两种类型,每种类型都有单排和双排版本。此外,该系列提供镀锡和镀金两种表面处理标准。这些连接器符合UL和CSA标准,适用于商业设备如复印机和打印机等。

    2. 技术参数


    DF1B系列的技术规格如下:
    - 额定电流:依据所用电缆尺寸不同而异。
    - 20-22 AWG: 每引脚3A
    - 24-28 AWG: 每引脚1A
    - 30 AWG: 每引脚0.5A
    - 操作温度范围:-35°C至+85°C
    - 工作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 额定电压:250V AC/DC
    - 绝缘电阻:最小值1000MΩ(500V DC)
    - 耐压测试:650V AC持续1分钟,无电晕放电和绝缘击穿
    - 接触电阻:最大值30mΩ(电流100mA)
    - 单次插入/拔出力:最小0.44N(45gf),最大4.4N(450gf)
    - 振动测试:无1μs以上电气断开,频率10Hz至55Hz,单振幅0.75mm,每个方向2小时
    - 湿度稳态测试:96小时,温度40°C±2°C,湿度90%至95%,接触电阻≤30mΩ,绝缘电阻≥1000MΩ
    - 温度循环测试:-55°C至85°C,共5个周期,每个周期5分钟
    - 插拔寿命:30次(锡镀层)/50次(金镀层)
    - 焊接热稳定性:组件无变形,影响性能

    3. 产品特点和优势


    - 广泛适用性:提供多种排列组合选择,适用于各种应用场景。
    - 高可靠性:通过严格的振动和温度循环测试,确保长期稳定性能。
    - 良好的兼容性:镀金和镀锡版本可供选择,满足不同需求。
    - 高标准认证:UL和CSA双重认证,确保安全性与合规性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于商业设备,如复印机和打印机。
    - 使用建议:
    - 在安装过程中需注意插头和插座之间的对准,以避免误插。
    - 定期检查连接器的磨损情况,确保长期可靠使用。
    - 在高温环境下使用时,建议选择更大额定电流的型号以防止过热。

    5. 兼容性和支持


    - 兼容性:与其他制造商的相同规格的产品兼容,可以方便地进行互换。
    - 厂商支持:提供详尽的技术文档和规格说明,确保用户正确使用。客户还可以联系厂商获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:接触电阻超出规定值。
    - 解决方案:检查接点是否有污垢或氧化,重新清洁和安装。
    - 问题2:连接器无法正常插入。
    - 解决方案:确认插座和插头的对齐方式正确,检查插针是否有变形。
    - 问题3:长时间使用后性能下降。
    - 解决方案:定期清理连接器,确保没有灰尘或腐蚀物影响接触效果。

    7. 总结和推荐


    DF1B系列2.5mm间距连接器凭借其高可靠性和广泛的应用场景,在商业设备中表现出色。无论是从性能还是成本角度考虑,都非常值得推荐。如果你需要一个稳定可靠的连接解决方案,DF1B系列是一个很好的选择。

DF1BZ-20P-2.5DS参数

参数
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 1μm
额定电流 3A
防护等级 -
间距-配接 2.5mm
排数 1
针脚数 20pin
颜色 白色
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

DF1BZ-20P-2.5DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1BZ-20P-2.5DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1BZ-20P-2.5DS DF1BZ-20P-2.5DS数据手册

DF1BZ-20P-2.5DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
