首页  >  产品百科  >  JR16RK-10P

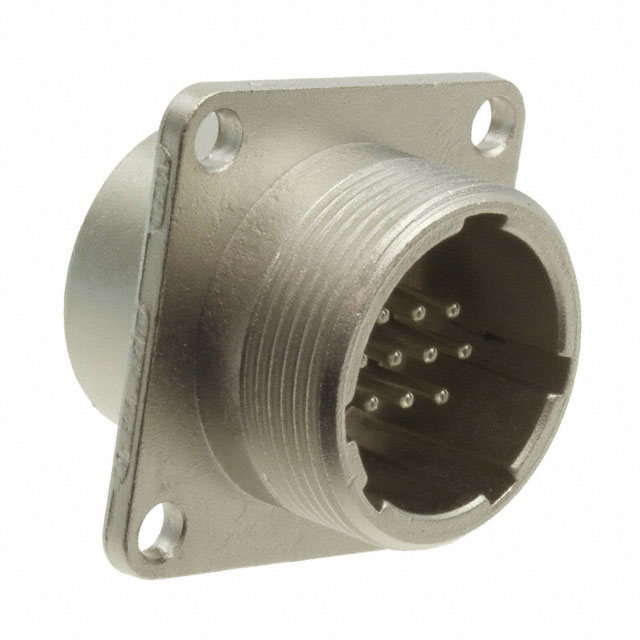

JR16RK-10P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 10芯, 面板安装, 焊接
供应商型号: H124107-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16RK-10P

JR16RK-10P概述

    JR系列圆形连接器的技术手册



    产品简介



    JR系列圆形连接器符合日本工业标准JIS C 5432“家用电器用圆形连接器”。这些连接器设计用于高可靠性需求的应用场景,如汽车工业和其他需要稳定电连接的领域。本系列产品提供多种尺寸和触点数量选择,以满足不同应用场景的需求。


    技术参数



    - 额定电流
    - 壳体尺寸13:3个触点时为10A,5个触点时为5A
    - 壳体尺寸16:7个触点时为10A,10和14个触点时为5A
    - 壳体尺寸21:10和16个触点时为10A,26个触点时10A(仅限A和B)
    - 壳体尺寸25:4个触点时为30A,5个触点时为10A,16和24个触点时为5A(压接类型时为3A)

    - 额定电压
    - 壳体尺寸13:3个和5个触点时为交流250V,直流350V
    - 壳体尺寸16:7、10和14个触点时为交流250V,直流350V
    - 壳体尺寸21:10、16和26个触点时为交流1000V,直流1400V
    - 壳体尺寸25:4和5个触点时为交流1000V,直流1400V;16和24个触点时为交流250V,直流350V

    - 操作温度范围:-25°C到+85°C
    - 存储温度范围:-10°C到+60°C
    - 绝缘电阻:最小值为1000MΩ(壳体尺寸25-4和5触点时为10000MΩ)
    - 耐电压:无闪络或介电击穿(壳体尺寸25-4和5触点时为交流3000V持续1分钟)
    - 振动和冲击测试:无电气断开(振动测试为10μs以上,冲击测试为10μs以上)
    - 温循测试:在-40°C和100°C之间进行五个循环
    - 防潮性:绝缘电阻(干燥条件下)最小值为100MΩ(壳体尺寸25-4和5触点时为5000MΩ)


    产品特点和优势



    1. 可靠性和耐用性:经过严格测试,确保在恶劣环境下依然能保持良好的电气性能。
    2. 多功能性:提供多种壳体尺寸和触点数量,适用于各种应用场景。
    3. 环境适应性:能够在宽泛的温度范围内工作,具备良好的防潮能力。
    4. 安全性:具有高耐电压和接触电阻,确保电气安全。
    5. 易于安装:提供手动和自动压接工具,便于快速安装和维护。


    应用案例和使用建议



    - 应用案例:广泛应用于汽车、工业控制设备、通信系统等高可靠性需求的领域。
    - 使用建议:在高温、高湿度或含有腐蚀性气体的环境中使用时,建议定期检查并清洁连接器。对于长时间未使用的连接器,建议在使用前重新检查焊锡性能。


    兼容性和支持



    - 兼容性:JR系列连接器设计为与其他标准连接器系统兼容。
    - 支持和维护:HIROSE公司提供专业的技术支持和售后服务,确保用户在使用过程中获得最佳体验。


    常见问题与解决方案



    - Q1:如何正确清洁JR系列连接器?
    - A1:可以使用压缩空气或软刷清洁连接器表面,避免使用溶剂或化学清洗剂。

    - Q2:连接器接触不良怎么办?
    - A2:首先检查连接器是否有损坏或磨损,必要时更换新的连接器。确保正确的压接和安装过程也是关键。

    - Q3:如何延长连接器的使用寿命?
    - A3:避免在极端温度或湿度下长期存放连接器,确保其始终处于适当的环境条件下。


    总结和推荐



    JR系列圆形连接器凭借其出色的可靠性和广泛的应用范围,在各类高要求的工业环境中表现出色。其坚固的设计、多样的型号选择以及良好的兼容性使其成为各种应用场景的理想选择。强烈推荐在高可靠性需求的项目中使用此系列连接器。

JR16RK-10P参数

参数
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 5A
安装方式 法兰安装,面板安装
零件状态 最后售卖
包装方式 散装,袋装

JR16RK-10P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16RK-10P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16RK-10P JR16RK-10P数据手册

JR16RK-10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.616 ¥ 46.9989
20+ $ 5.1916 ¥ 43.8687
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.99
直接购买
加入购物车
