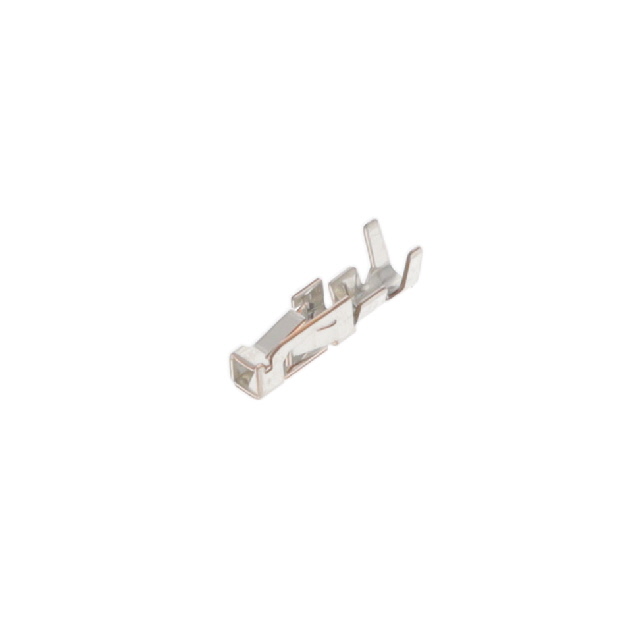

DF62-2428SC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀锡压接端子 母端子, DF62系列, 最大0.2mm²
供应商型号: 8735432
供应商: 海外现货
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 触头 DF62-2428SC

DF62-2428SC概述

    DF62 Series Slim In-Line/THT Connectors 技术手册摘要

    产品简介


    DF62 系列是一款创新型的插头连接器,专门设计用于在狭小空间内实现高效、可靠的连接。这款连接器以其紧凑的设计、出色的锁紧机制和耐用的接触结构,在通信设备、工业自动化和消费电子等领域具有广泛应用。

    技术参数


    - 电压范围: AC/DC 29.9V
    - 电流容量: 视具体型号而定,最高可达4A/引脚
    - 工作温度: -35°C 至 +75°C
    - 额定电压: 250V AC/DC
    - 绝缘电阻: ≥1000MΩ @ 500V DC
    - 抗振动: 无电气中断持续时间≤1μs
    - 抗冲击: 无电气中断持续时间≤1μs
    - 防潮能力: 经过96小时的高温高湿测试,电气参数保持稳定
    - 焊接耐热性: 在260°C的回流焊条件下,接触部分无变形且无显著损坏

    产品特点和优势


    - 紧凑设计: DF62采用紧凑的2x2.2网格布局,最多可容纳24个引脚,适用于狭小的空间安装。
    - 锁紧机制: 插座和插头间的摩擦锁定装置在插接时会发出清晰的咔嗒声,确保连接的可靠性。
    - 接触设计: 采用两点接触设计,确保长时间使用的稳定性。
    - 接触保护: 插座和接触点的独特设计有效防止在插接、组装或运输过程中发生弯曲或变形。
    - 多种配置: 提供不同引脚数量的选项,适合不同的设计需求。此外,还有保护型、面板安装型和针头式等多种变体。

    应用案例和使用建议


    - 应用案例: DF62广泛应用于工业控制系统、汽车电子系统及电信设备等领域,这些应用通常要求连接器能在有限空间内提供稳定的电力和信号传输。
    - 使用建议: 在实际应用中,建议结合具体应用环境选择合适的连接器尺寸和材料,以达到最佳效果。对于需要频繁插拔的应用,考虑使用带锁定机构的产品,以确保连接稳定可靠。

    兼容性和支持


    - 兼容性: DF62系列的连接器可以与现有的DF11和DF59系列的适配器共享。但需注意的是,防水型DF62W系列和非防水型DF62系列不可互换。
    - 技术支持: 用户可通过联系Hirose Electric的销售代表获取更多详细信息和支持。

    常见问题与解决方案


    - 问题1: 插头无法正确锁紧?
    - 解决办法: 检查插头和插座是否完全对齐,确保没有异物阻塞,并且使用推荐的工具进行压接。
    - 问题2: 连接后出现电气断开现象?
    - 解决办法: 检查接触部分是否有污垢或氧化层,必要时重新清洁或更换接触件。

    总结和推荐


    总体而言,DF62系列是一款高性能、高可靠性的连接器,适合多种复杂的应用场景。其紧凑的设计、可靠的锁紧机制和优异的电气性能使其在市场上具备较强的竞争优势。如果你的需求涉及狭小空间内的高效电力和信号传输,强烈推荐使用DF62系列连接器。

DF62-2428SC参数

参数
触头镀层厚度 1μm
类型 母,电线-电线,触点
线规 24-28 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

DF62-2428SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF62-2428SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC DF62-2428SC DF62-2428SC数据手册

DF62-2428SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.6695
500+ ¥ 0.5094
1000+ ¥ 0.4737
5000+ ¥ 0.4631
10000+ ¥ 0.4536
库存: 792
起订量: 300 增量: 0
交货地:
最小起订量为:100
合计: ¥ 66.95
