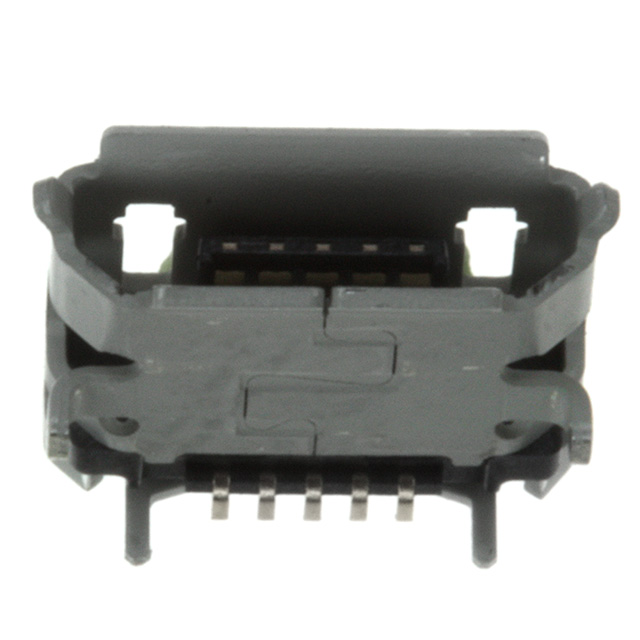

ZX62D-B-5P8(30)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-micro B USB 2.0 1 5 插头 底座安装,水平安装,贴片安装,通孔安装 8mm(长度)*5.1mm(高度)
供应商型号: ZX62D-B-5P8(30)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 ZX62D-B-5P8(30)

ZX62D-B-5P8(30)概述

    高品质微型USB连接器ZX系列:全面解析

    1. 产品简介


    微型USB连接器ZX系列是符合USB 2.0标准的极小型高可靠连接器。它们包括插座和插头,提供多种安装方式和端接样式,适用于各种应用。ZX系列连接器广泛应用于消费电子产品、工业设备、汽车以及医疗设备等领域。

    2. 技术参数


    电气规格
    - 数据传输速率:480 Mbps(符合USB 2.0标准)
    - 电压范围:30 V AC
    - 电流额定值:1A(每个触点),接触1和5为1.8A,其他为0.5A
    - 接触电阻:最大30 mΩ(100 mA测试条件)
    物理规格
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-30°C至+60°C
    - 绝缘耐压:无闪络或绝缘击穿(100 V AC / 1分钟)
    - 容量:相邻触点间最大2 pF(1000 Hz AC电压条件下)
    - 耐久性:触点电阻从初始值上升的最大10 mΩ(10,000次插拔循环)
    插拔力
    - 插入力:最大35 N
    - 拔出力:最小8 N

    3. 产品特点和优势


    独特功能
    1. 尺寸减小:ZX系列连接器比标准Mini-USB连接器小约60%,同时保持高速数据传输能力。
    2. 接口配置:提供Micro-B和Micro-AB两种接口,有标准、中置和反装三种安装风格。
    3. 光滑插拔:Hirose独特的主动锁紧机制确保了顺畅的插拔体验,提高了使用寿命。
    4. 可靠性认证:Hirose是首家获得Micro-USB认证的公司,确保了连接器的可靠性和质量。
    市场竞争力
    ZX系列连接器具备高性能、高可靠性及良好的兼容性,使其在市场上具有很强的竞争力,尤其适用于对尺寸和可靠性有较高要求的应用场景。

    4. 应用案例和使用建议


    应用案例
    ZX系列连接器在多个领域得到广泛应用。例如,在消费电子产品中,它们用于智能手机和平板电脑的数据传输;在工业设备中,它们用于自动化控制系统的信号传输;在汽车行业中,它们用于车载电子设备的连接。
    使用建议
    - 在插拔时应保持适当的力度,避免过大的外力导致损坏。
    - 操作时要按照正确的方向插入和拔出,不要通过拉扯电缆来拔出连接器。
    - 对于工业和汽车应用,建议在高可靠性需求的情况下联系制造商获取更多信息。

    5. 兼容性和支持


    ZX系列连接器与多种电子设备兼容,可以满足不同场合的需求。此外,Hirose提供了详细的技术文档和客户支持,以确保用户能够正确安装和使用这些连接器。

    6. 常见问题与解决方案


    常见问题与解决方法
    - 问题:连接不稳定
    - 解决方案:确保连接器正确插入并锁定到位,检查是否有异物堵塞。
    - 问题:插拔时手感不顺滑
    - 解决方案:清洁连接器的接口部分,检查是否有灰尘或污垢。
    - 问题:无法锁定
    - 解决方案:检查锁扣是否正常工作,必要时更换新的连接器。

    7. 总结和推荐


    综合评估
    ZX系列连接器在尺寸、可靠性、耐用性和兼容性方面表现出色。其高效的数据传输能力和长久的使用寿命使其成为许多应用领域的理想选择。
    推荐结论
    总体而言,HX系列连接器是一款值得信赖的产品,无论是对于初次使用者还是专业工程师,都强烈推荐。由于其卓越的性能和广泛的适用性,ZX系列连接器将是您项目的理想之选。

ZX62D-B-5P8(30)参数

参数
额定电压 30V(AC)
端口数 1
触头数量 5
类型 USB-micro B
公母头 插头
规格 USB 2.0
长*宽*高 8mm(长度)*5.1mm(高度)
安装方式 底座安装,水平安装,贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

ZX62D-B-5P8(30)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

ZX62D-B-5P8(30)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC ZX62D-B-5P8(30) ZX62D-B-5P8(30)数据手册

ZX62D-B-5P8(30)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.2
100+ ¥ 5.9
1000+ ¥ 4.64
2000+ ¥ 3.596
库存: 12000
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 72
