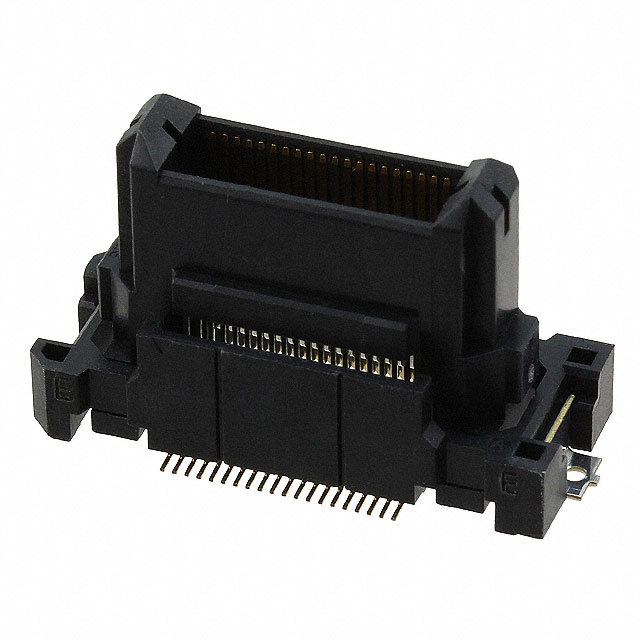

FX20-40P-0.5SV15

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距40p双排排针 板对板连接器, FunctionMAX FX20系列, 直角, 表面
供应商型号: JY-FX20-40P-0.5SV15
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX20-40P-0.5SV15

FX20-40P-0.5SV15概述

    # FX20系列浮动静态板对板连接器

    产品简介


    FX20系列浮动静态板对板连接器是一种高可靠性的电子元件,适用于多种应用场合。这款连接器具有0.5mm的接触间距,可提供40至140个不同的接触点数,适合用于需要高密度和高可靠性的连接场景。其主要功能是实现板对板的高效信号传输,广泛应用于工业自动化、通信设备、医疗仪器和消费电子产品等领域。

    技术参数


    | 参数名称 | 规格 |

    | 接触电阻 | 最大70mΩ |
    | 绝缘电阻 | 最小100MΩ(DC 100V) |
    | 耐压能力 | AC 150V,持续1分钟 |
    | 温度范围 | 工作温度:-55°C至+85°C;存储温度:-10°C至+60°C |
    | 接触寿命 | 50次插拔后,接触电阻变化不超过20mΩ |
    | 振动耐受 | 频率10至55Hz,单振幅0.75mm,5分钟一个周期,三方向,每方向10个周期 |
    | 冲击耐受 | 加速度490m/s²,持续时间11ms,三方向,正弦半波 |

    产品特点和优势


    1. 浮动范围:X方向:±0.6至0.8mm,Y方向:±0.6mm,使得连接器能够在一定程度上自对准。
    2. 高可靠性:双梁接触设计确保高可靠的电接触。
    3. 无限制的图案区域:不受限制的焊盘布局,便于自动贴装。
    4. 自导向性:内置导柱允许自我对准,提高装配精度。
    5. 自动装配能力:配备真空拾取区,便于自动化生产。

    应用案例和使用建议


    应用案例
    - 工业自动化:作为机器内部不同电路板之间的连接,保障信号传输的稳定性和可靠性。
    - 通信设备:如路由器和交换机内部的不同PCB板间进行高速数据传输。
    - 医疗仪器:作为医疗设备内部各模块间的连接器,确保高可靠性和稳定性。
    使用建议
    - 装配前确认极性:在装配前应确认极性,避免误插入导致损坏。
    - 避免过度力矩操作:不要使用过大的力来插入或拔出连接器,以免造成损伤。
    - 安装固定措施:确保板子除了通过连接器外还有其他固定措施,以避免仅依赖连接器造成的风险。

    兼容性和支持


    - 兼容性:FX20系列连接器具有通用的0.5mm接触间距,能够与其他标准0.5mm间距的连接器配合使用。
    - 制造商支持:如需技术支持或订购更多信息,请联系制造商。制造商提供详尽的技术文档和装配指南。

    常见问题与解决方案


    1. Q: 插拔次数过多导致接触不良怎么办?
    - A: 确保在规定的插拔次数范围内使用,定期检查接触电阻,并在必要时更换新的连接器。

    2. Q: 如何正确清洁连接器?
    - A: 可使用异丙醇(IPA)或氢氯氟烃(HCFC)进行清洁,但务必注意这些化学物质可能对某些金属和塑料材料产生影响。清洁后确保没有残留物。

    总结和推荐


    FX20系列浮动静态板对板连接器以其高可靠性、广泛的温度适应能力和出色的机械性能,在多个行业中得到广泛应用。无论是工业自动化还是通信设备,FX20系列连接器都是理想的选择。推荐在需要高密度和高可靠性连接的应用场景中使用此款连接器。

FX20-40P-0.5SV15参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 13.2mm
针脚数 40pin
接合堆叠高度 15mm,25mm
触头镀层厚度 100nm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX20-40P-0.5SV15厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX20-40P-0.5SV15数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX20-40P-0.5SV15 FX20-40P-0.5SV15数据手册

FX20-40P-0.5SV15封装设计

查看详情并下载
Symbol
Footprint
3D Model
