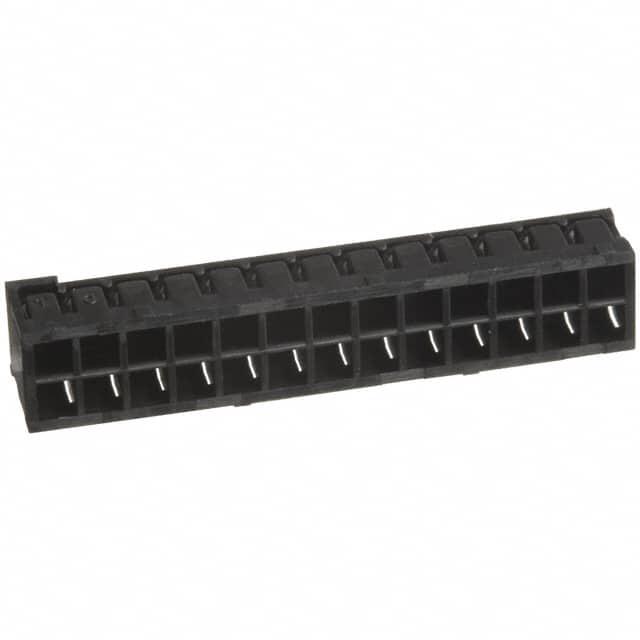

DF4-26DP-2C

厂牌: HIROSE ELECTRIC
产品描述: Housing 2 26pin 黑色 压接 2mm
供应商型号: J-DF4-26DP-2C
供应商: 云汉优选
标准整包数: 20
HIROSE ELECTRIC 矩形连接器 - 板载/直接线对板 DF4-26DP-2C

DF4-26DP-2C概述

    DF4 Series 2mm Pitch Connector Directly Mounted on Board

    1. 产品简介


    DF4系列是适用于2mm间距的直接板载连接器。该系列连接器以其紧凑设计和多接触点而著称,广泛应用于笔记本电脑和小型商业设备等领域。DF4系列连接器的主要功能在于能够高效地连接不同电路板,通过其创新的设计节省成本并提高可靠性。

    2. 技术参数


    - 额定电流:
    - AWG 24: 3A
    - AWG 26: 2A
    - AWG 28: 1A
    - 额定电压: 250V AC
    - 工作温度范围: -30°C 到 +85°C
    - 储存温度范围: -10°C 到 +60°C
    - 绝缘电阻: ≥1000 MΩ (500V DC)
    - 耐压: 650V AC / 1分钟
    - 振动测试: 无损坏、裂缝或部件松动 (频率: 10到55Hz,单振幅: 0.75mm,每个方向持续2小时)
    - 湿度测试: 接触电阻≤30mΩ,绝缘电阻≥500MΩ (40°C,湿度90%-95%,96小时)
    - 温循测试: 接触电阻≤30mΩ,绝缘电阻≥1000MΩ (-55°C 至 +85°C,五个循环)
    - 耐焊接热测试: 无影响性能的变形 (手动焊接: 300°C,3秒;流焊: 250°C,10秒)

    3. 产品特点和优势


    - 节省成本: DF4系列连接器设计有插入/提取插座和线束产品,可节省一个必要的插头,从而降低整体成本。
    - 微型化及多接触点: 连接器体积小,接触点数量多样(最多32个接触点)。
    - 板预固定机制: 插入时轻压装入板中,便于预固定。

    4. 应用案例和使用建议


    - 应用案例: 用于笔记本电脑和小型商业设备,实现电路板之间的高效连接。
    - 使用建议: 确保弯曲电缆时留出较大的弯曲半径,以避免因热导致的损伤;完成焊接后,等待连接器回到室温再施加应力。

    5. 兼容性和支持


    - 兼容性: 本系列产品支持多种电缆尺寸和插头类型,可根据具体需求进行选择。
    - 支持: Hirose官方提供详细的技术文档和支持服务,确保产品安装和维护的顺利进行。

    6. 常见问题与解决方案


    - Q: 连接器在高温环境下是否会失效?
    - A: 额定工作温度范围为-30°C至+85°C,超出此范围可能会导致损坏,需要采取额外保护措施。
    - Q: 如何避免焊接过程中电缆损坏?
    - A: 在焊接过程中保持较大的弯曲半径,并采用推荐的焊接条件,确保电缆不受损。

    7. 总结和推荐


    总体而言,DF4系列2mm间距直接板载连接器凭借其独特的成本节约功能、微型化设计和高可靠性,在各类应用中表现出色。对于要求高效连接和可靠性的应用场合,DF4系列是一个理想的选择。因此,强烈推荐在相关项目中使用该系列连接器。

DF4-26DP-2C参数

参数
电缆间距 2mm
排数 2
触头镀层 -
电缆端接 压接
针脚数 26pin
触头镀层厚度 -
类型 Housing
颜色 黑色
零件状态 在售
包装方式 散装,袋装

DF4-26DP-2C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF4-26DP-2C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板载/直接线对板 HIROSE ELECTRIC DF4-26DP-2C DF4-26DP-2C数据手册

DF4-26DP-2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 3.2002
100+ ¥ 1.3515
1000+ ¥ 1.2563
库存: 775
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 64
直接购买
加入购物车
