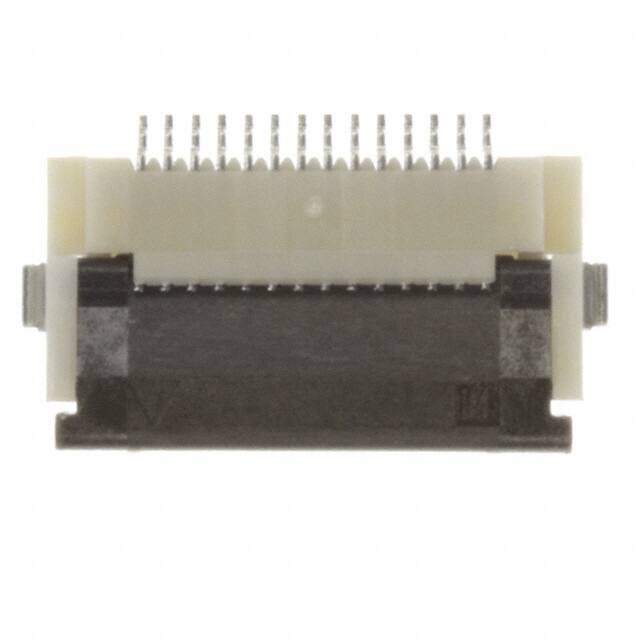

FH12-14S-0.5SH

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 14pin 2mm FFC,FPC 500mA 铅,锡 底部 贴片安装
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC FFC/FPC连接器 FH12-14S-0.5SH

FH12-14S-0.5SH概述


    产品简介


    FH12 系列柔性扁平电缆(FFC)/柔性印刷电路板(FPC)连接器
    FH12系列连接器是专为柔性电路设计的连接器,特别适用于笔记本电脑、打印机、个人数字助理(PDA)、数码相机等紧凑型设备中主电路板与LCD、硬盘驱动器(HDD)或其他设备之间的连接。FH12系列提供了0.5mm和1mm两种不同的接触间距选择,确保高度集成和可靠的数据传输。

    技术参数


    | 参数名称 | 规格 |

    | 接触间距 | 0.5mm / 1mm |
    | 额定电流 | 0.4A DC |
    | 额定电压 | 50V AC |
    | 工作温度范围 | -40°C 至 +70°C |
    | 存储温度范围 | -10°C 至 +50°C |
    | 工作湿度范围 | 相对湿度 90%最大 |
    | 储存湿度范围 | 相对湿度 90%最大 |
    | 可适用柔性印刷电路板厚度 | 0.18mm ± 0.05 |

    产品特点和优势


    1. 易用性和空间节省:只需一个手指或6.9牛顿的力量即可锁紧,相较于竞品需要两指及39.2牛顿力的操作更加方便。
    2. 增强型锁定杠杆:标准锁定高度仅需2.0毫米,通过选配加强型锁定杠杆,额外增加0.4毫米。
    3. 支持薄型柔性电路板:无需额外的刚性材料或加强片,可直接支持厚度低至0.18mm的柔性电路板。
    4. 可靠性保障:采用半叉形专利接触技术,正常力不需要依靠连接器外壳,提高了长期可靠性。
    5. 防焊桥设计:多余焊料腔体能够吸收过量焊料,避免焊桥产生。
    6. 多种组装类型:提供顶部接触型、底部接触型、垂直安装型等多种组装选项。

    应用案例和使用建议


    应用场景
    FH12系列连接器广泛应用于笔记本电脑、打印机、个人数字助理(PDA)、数码相机等设备中,用于实现主电路板与LCD、HDD或其他模块之间的信号传输。这种高可靠性设计使得设备能在更紧凑的空间内进行高效连接。
    使用建议
    - 底部接触型:插入时要确保连接器的导电面朝下,插入时要垂直于连接器,确保正确对齐后再按下锁定杆。
    - 顶部接触型:插入时也要确保导电面朝上,并完全插入后再按下锁定杆。
    - 垂直安装型:插入时注意不要强制扭转锁定杆,确保完全插入后再按锁定杆。

    兼容性和支持


    FH12系列连接器具有良好的兼容性,可以与其他同类电路板设备无缝对接。供应商提供了详细的使用说明和技术支持服务,帮助客户解决安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 插入时容易卡住?
    - 解决方案: 确保柔性电路板正确插入,并且没有偏移或未完全插入的情况发生。如出现卡住现象,尝试重新操作并检查对准情况。

    2. 问题: 拆卸困难?
    - 解决方案: 按下锁定杆,然后轻轻拔出柔性电路板。切勿强行拉扯,以免损坏连接器或柔性电路板。
    3. 问题: 密封不良导致湿度敏感性?
    - 解决方案: 确保在规定的湿度范围内存储和使用连接器。如果需要长时间存放,请采取适当的防潮措施。

    总结和推荐


    综上所述,FH12系列连接器凭借其独特的设计和卓越的性能,在各类电子设备中展现出极高的实用价值和市场竞争力。其在结构上的创新不仅提升了操作的便利性和空间效率,而且在可靠性和耐用性方面也表现出色。鉴于其广泛的适用性和强大的功能,强烈推荐电子设备制造商和工程师们选用FH12系列连接器来提升产品的整体性能和用户体验。

FH12-14S-0.5SH参数

参数
端接 焊盘
外壳颜色 -
扁平柔性类型 FFC,FPC
板上高度 2mm
针脚数 14pin
间距 500μm
连接器/触头类型 底部
额定电流 500mA
触头镀层 铅,锡
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FH12-14S-0.5SH厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-14S-0.5SH数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-14S-0.5SH FH12-14S-0.5SH数据手册

FH12-14S-0.5SH封装设计

查看详情并下载
