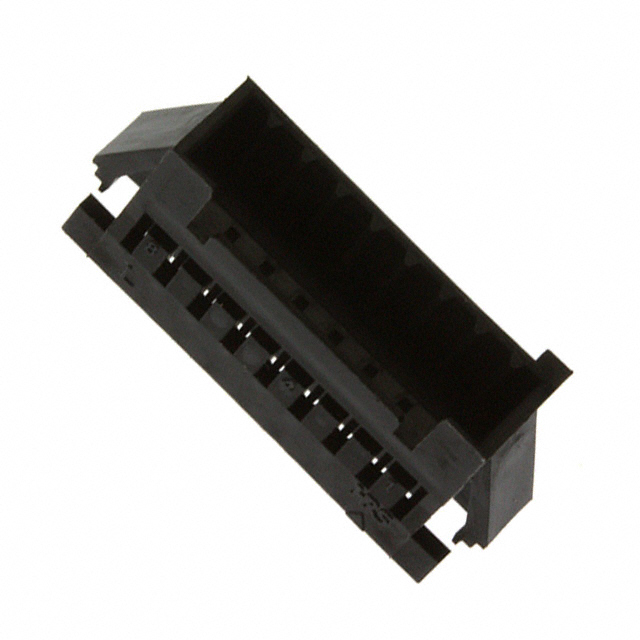

DF3AA-8EP-2C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Plug 1 8pin Male Pin 压接 黑色 卡入式安装,按扣安装,面板安装
供应商型号: JY-DF3AA-8EP-2C
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 外壳 DF3AA-8EP-2C

DF3AA-8EP-2C概述

    电子元器件产品技术手册:DF3系列2mm间距连接器

    1. 产品简介


    DF3系列是Hirose开发的一种适用于分离线连接的2mm间距连接器,已通过UL和CSA安全标准认证。该系列连接器适用于广泛的设计变化,具备多种功能以满足不同的应用需求。这些连接器主要用于商业设备(如复印机和打印机)中的电路板到电路板、电路板到电线的连接。

    2. 技术参数


    - 电流额定值:3A(针头)
    - 电压额定值:AC 30V
    - 操作温度范围:-30°C至+85°C
    - 工作湿度范围:40%至80%
    - 储存温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 绝缘电阻:最小1000兆欧姆(500V DC)
    - 耐电压:无电弧或绝缘击穿(650V AC/1分钟)
    - 接触电阻:最大30毫欧姆(100mA测试)
    - 单插拔力:最小0.3N,最大4.4N(使用直径0.5±0.002mm的方钢销测量)
    - 振动耐久性:无1微秒以上的电气中断(频率:10至55Hz,单振幅0.75mm,每个方向2小时)
    - 湿度耐久性:接触电阻最大30毫欧姆,绝缘电阻最小500兆欧姆(40°C,湿度90%-95%,96小时)
    - 温度循环耐久性:接触电阻最大30毫欧姆,绝缘电阻最小1000兆欧姆(-55°C,5至35°C,85°C,循环5次)

    3. 产品特点和优势


    - 低剖面设计:ID插座和压接插座都具有较低的安装高度,分别仅为6.8mm和7.5mm,适用于空间受限的应用。
    - 多功能组合:可以与DF11系列ID插座结合,实现多线束的全自动生产。
    - 稳定的接触效果:提供足够的接触压接区域,确保稳定的压接操作。
    - 灵活的安装方式:可以水平或垂直连接,同时支持面板锁紧,增加固定性。
    - 优异的防护措施:SMT头带有金属片,防止焊接区脱落,提高了产品的可靠性。

    4. 应用案例和使用建议


    - 商业设备:广泛应用于复印机、打印机等办公自动化设备,用于连接各种电路板和线路。
    - 定制设计:DF3系列提供了广泛的定制选项,包括不同类型的接头、安装形式和镀层,适合多样化的应用需求。
    - 使用建议:根据实际应用场景选择合适的线径和接头类型,例如在高温环境下使用时建议选用镀金接头,以提高可靠性和耐久性。

    5. 兼容性和支持


    - 兼容性:DF3系列可以与其他Hirose标准产品兼容,简化系统集成。
    - 厂商支持:Hirose提供详尽的技术文档和工程图纸,方便用户进行详细设计和验证。此外,技术支持团队随时可为用户提供咨询服务。

    6. 常见问题与解决方案


    - 问题1:连接器出现接触不良。
    - 解决办法:检查接触部位是否有灰尘或氧化物,必要时清洁后再重新压接。
    - 问题2:连接器在振动环境中失效。
    - 解决办法:检查安装位置是否稳定,必要时加固连接点。
    - 问题3:连接器无法承受高电流。
    - 解决办法:检查线径是否符合要求,避免过细的导线导致接触不良。

    7. 总结和推荐


    DF3系列2mm间距连接器凭借其多样化的设计、卓越的电气性能和强大的机械强度,在商用设备中表现出色。经过严格的安全标准测试,能够保证长期稳定的工作。我们强烈推荐这一系列产品给需要高可靠性连接器的用户。如果您正在寻找耐用且易用的连接解决方案,DF3系列无疑是一个理想的选择。

DF3AA-8EP-2C参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 8pin
类型 Plug
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装
