DF13E-10DP-1.25V(52)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.25mm 2 10pin 1A 金 贴片安装
供应商型号: AV-A-HISDF13E10DP125V52
供应商: Avnet
标准整包数: 1000

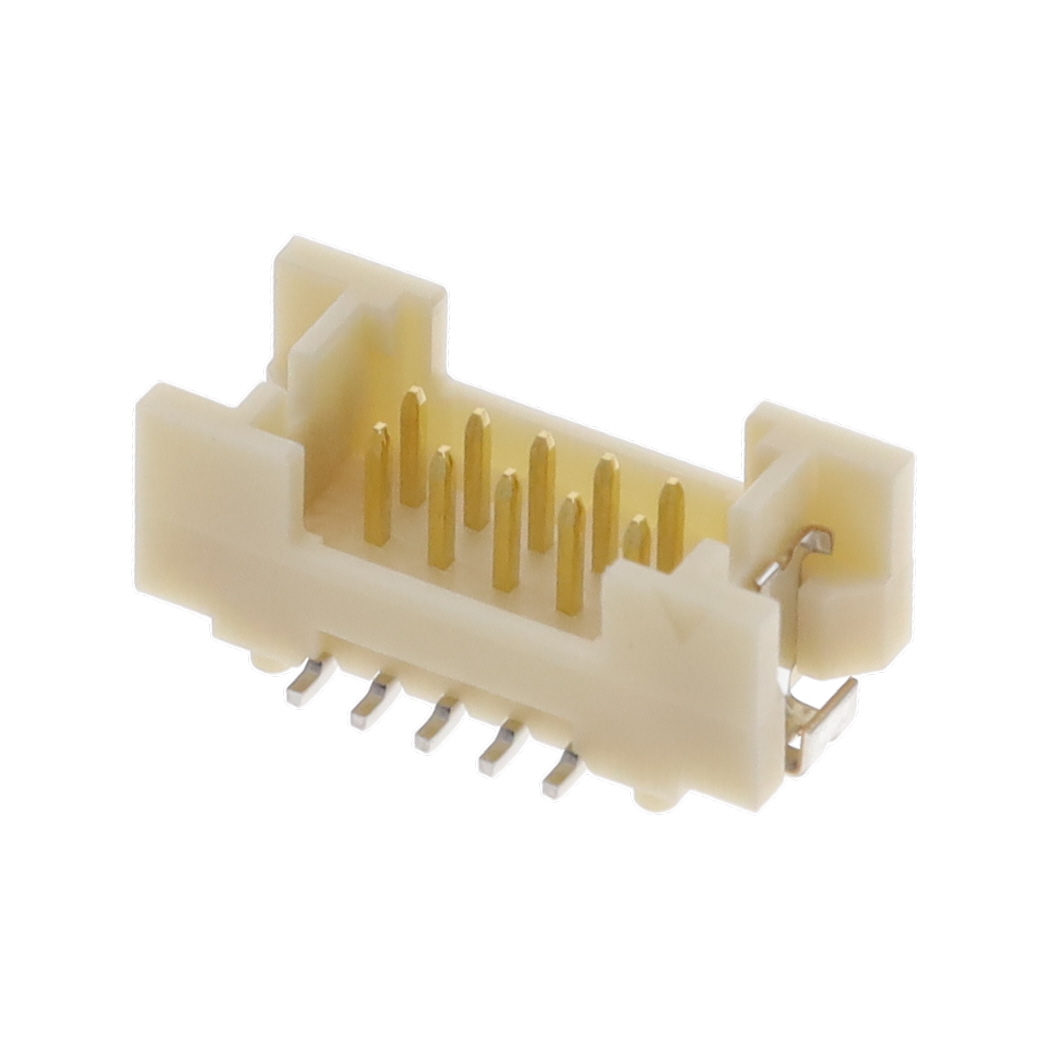

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13E-10DP-1.25V(52)

DF13E-10DP-1.25V(52)概述

    DF13系列 1.25mm间距微型压接连接器(UL认证)

    1. 产品简介


    DF13系列是一种1.25mm间距的微型压接连接器,具有UL认证。这些连接器以其小巧的尺寸、高密度接触点以及广泛的适用性而著称。它们主要用于笔记本电脑、移动终端、微型业务设备及其他各种消费电子产品中,包括摄像机。

    2. 技术参数


    - 额定值
    - 操作温度范围:-35°C 至 +85°C(注意1)
    - 存储温度范围:-10°C 至 +60°C(注意2)
    - 操作湿度范围:20% 至 80%(注意3)
    - 存储湿度范围:40% 至 70%(注意2)
    - 电气特性
    - 额定电流:1A/针
    - 额定电压:150V AC/DC,UL 29.9V AC/DC
    - 材料/表面处理
    - 插针/插座绝缘体:尼龙,白色,UL94V-0
    - 插针/插座接触:磷青铜,镀锡或镀金
    - 金属部件:磷青铜,镀锡
    - 接触阻抗:最大30mΩ(100mA测试条件)
    - 绝缘电阻:最小500MΩ(100V DC测试条件)
    - 耐电压:500V AC,1分钟

    3. 产品特点和优势


    - 微型尺寸:贴装高度低至5.3mm(直角型)和5.8mm(直型),适合空间有限的应用场合。
    - 多接触点:双排结构最多可实现40个接触点,比单排设计高30%的密度。
    - 自动化装配:吸嘴区域设计,确保自动装配;也可选择管状包装。
    - 结构完整:防误插入设计和防止焊料剥离的金属部件,确保组装质量。
    - UL认证:符合UL安全标准,提供可靠性和安全性保障。

    4. 应用案例和使用建议


    - 笔记本电脑和移动终端:适用于空间紧凑且需要高密度连接的设备。
    - 微型业务设备:如打印机、扫描仪等,能够集成更多功能同时保持小型化。
    - 摄像机:对于需要轻便、高效连接的小型设备来说是理想选择。
    使用建议:
    - 在焊接过程中要严格按照推荐的温度曲线进行,以确保良好的焊接效果。
    - 插拔操作时保持垂直对准,避免倾斜插入,以免造成接触变形或损坏外壳。

    5. 兼容性和支持


    - 兼容性:DF13系列具有多种引脚布局,可以与其他标准连接器配合使用,适用于不同的电路板设计。
    - 支持:供应商提供详细的技术文档和使用指南,帮助客户更好地理解和使用这些连接器。

    6. 常见问题与解决方案


    - Q: 如何正确插入和拔出连接器?
    - A: 插入时请轻轻握住电缆基部,使连接器与插座平行,直到听到明显的“咔哒”声。拔出时均匀拉出整个电缆,同样确保垂直操作。

    - Q: 插针是否会松动?
    - A: 通过优化接触设计和表面处理,确保插针牢固固定,减少松动的风险。

    7. 总结和推荐


    综上所述,DF13系列1.25mm间距的微型压接连接器凭借其小巧的尺寸、高密度接触点、自动化装配能力以及可靠的电气性能,成为笔记本电脑、移动终端和其他小型电子设备的理想选择。其卓越的设计和严格的测试标准使其在市场上具有显著的竞争优势。因此,强烈推荐这一系列产品用于需要高密度连接的小型电子设备中。

DF13E-10DP-1.25V(52)参数

参数
针脚数 10pin
颜色 -
排数 2
类型 Header,Push-Pull
额定电流 1A
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 1.25mm
触头镀层 - 配接
安装方式 贴片安装
包装方式 卷带包装

DF13E-10DP-1.25V(52)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13E-10DP-1.25V(52)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13E-10DP-1.25V(52) DF13E-10DP-1.25V(52)数据手册

DF13E-10DP-1.25V(52)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4951 ¥ 4.3814
3000+ $ 0.4907 ¥ 4.3423
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4381.4
