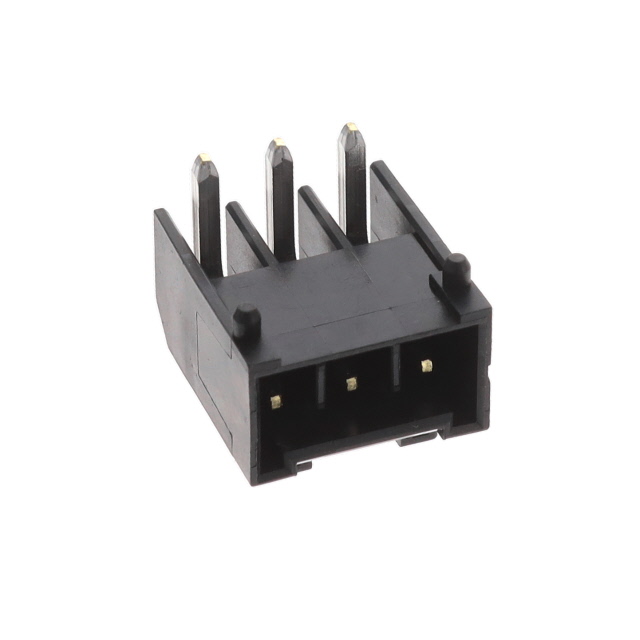

DF63M-3P-3.96DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 3.96mm 1 3pin 1μm 锡 黑色 通孔安装
供应商型号: 4073924
供应商: 海外现货
标准整包数: 10
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF63M-3P-3.96DS

DF63M-3P-3.96DS概述

    DF63系列15A 3.96mm间距线对板连接器技术手册

    产品简介


    DF63系列15A 3.96mm间距线对板连接器是专为内部电源供应设计的产品。通过认证机构(如UL、C-UL和TÜV)认可,这些连接器具备出色的安全性和可靠性。它们适用于各种电力传输和分配系统,是电子设备内部接线的理想选择。

    技术参数


    - 额定电流:最大可承载15A电流(使用16AWG导线时)
    - 绝缘电阻:≥1,000MΩ(测试电压为500V DC)
    - 耐压能力:AC 1,500V持续1分钟无闪络和击穿
    - 接触电阻:≤10mΩ(测试电流为1mA且电压不超过20mV)
    - 振动耐受性:频率10到55Hz,半幅0.75mm,各方向10次振动
    - 冲击耐受性:加速度490 m/s²,半正弦波3次,每个方向
    - 操作温度范围:-55°C至+105°C
    - 存储温度范围:-10°C至+60°C
    - 工作湿度范围:20%至80%
    - 存储湿度范围:40%至70%

    产品特点和优势


    1. 高电流容量:能够处理高达15A的电流。
    2. 安全锁止机制:提供清晰的触觉反馈,确保插接到位,减少工人负担,提高工作效率。
    3. 防止不当插入:防止接触不良和错误接线。
    4. 反向插入防护:配有引导销和钥匙,防止错误的逆向安装。
    5. 防短路设计:隔离相邻的接触点,防止短路发生。
    6. 热应力缓解:采用玻璃纤维增强树脂材料,防止因热收缩导致的焊锡裂纹。
    7. 易于组装:模具化卡扣设计,避免组装过程中导线缠绕。

    应用案例和使用建议


    DF63系列连接器广泛应用于各类电子设备内部布线。例如,在汽车电子、工业控制和消费电子产品中均可找到其身影。建议在组装过程中严格按照制造商提供的指导手册进行操作,以确保正确安装和最佳性能。

    兼容性和支持


    DF63系列连接器与多种标准工具兼容,包括特定型号的手动和自动压接工具。如果您需要特殊规格或进一步的技术支持,请联系Hirose的代表。

    常见问题与解决方案


    1. Q: 如何处理接触不良的问题?
    - A: 检查所有连接点是否已正确插入,确保使用合适的压接工具并按规范操作。

    2. Q: 如何防止导线弯曲或断裂?
    - A: 在压接前应使用适当的剥离长度,并确保压接工具设置正确。

    总结和推荐


    总体而言,DF63系列连接器凭借其高电流容量、优秀的机械和电气性能以及多样化的使用场景,成为了一款非常值得信赖的产品。对于需要高性能、可靠性和安全性的应用场合,推荐选用DF63系列连接器。如果您的项目需求符合上述条件,DF63系列将是您理想的选择。

DF63M-3P-3.96DS参数

参数
间距-配接 3.96mm
触头镀层 - 配接
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 1μm
针脚数 3pin
颜色 黑色
排数 1
额定电流 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

DF63M-3P-3.96DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF63M-3P-3.96DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF63M-3P-3.96DS DF63M-3P-3.96DS数据手册

DF63M-3P-3.96DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
