首页  >  产品百科  >  DF33C-6DS-3.3C

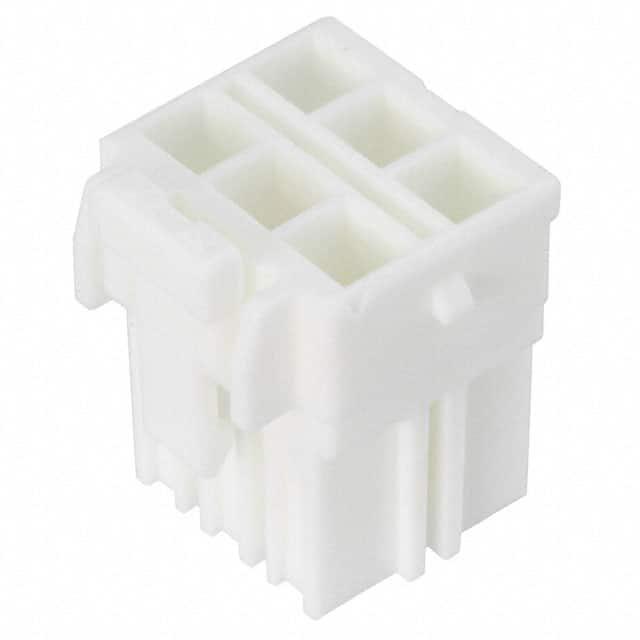

DF33C-6DS-3.3C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 6路, 4mm节距, 2行
供应商型号: 1113926
供应商: 海外现货
标准整包数: 25
HIROSE ELECTRIC 矩形连接器 - 外壳 DF33C-6DS-3.3C

DF33C-6DS-3.3C概述

    DF33C 系列 3.3mm 间距小型内部电源源连接器技术手册

    产品简介


    DF33C系列是专为内部电源供应设计的小型3.3mm间距连接器。它主要用于需要高可靠性的应用场合,如汽车制造等领域。这些连接器具备多种独特的功能,可以满足不同应用场景的需求。

    技术参数


    - 额定电流: 最大电流为5A(20AWG导线)。对于其他导线类型的额定电流,请参阅技术手册中的相关表格。
    - 机械特性:
    - 连接时触点压力范围:0.5N最小,4.5N最大
    - 插拔次数:至少30次
    - 电气特性:
    - 接触电阻:初始阶段不超过10毫欧姆
    - 绝缘电阻:不小于1000兆欧姆
    - 耐电压:施加AC 1500V一分钟后无闪络或击穿现象
    - 工作环境:
    - 工作温度范围:-35℃到+85℃
    - 储存温度范围:-10℃到+60℃
    - 操作湿度范围:40%到80%
    - 储存湿度范围:40%到70%

    产品特点和优势


    - 高容量: 每个触点的最大容量为5A(使用20AWG导线时)。
    - 安全锁机制: 外部锁定机制防止意外脱离,提供额外的安全保障。
    - 精确安装: 安装引导销帮助精确安装并防止错误连接。
    - 短路保护: 密封的接触结构可有效防止相邻触点间的短路。
    - 良好的接触保持力: 配备卡扣式固定件以提高电缆的保持力,确保完全插入。
    - 抗热收缩材料: 采用玻璃填充树脂来降低热缩率,防止焊点裂开。
    - 易于操作: 完成连接时有明显的触觉反馈,简化操作过程。

    应用案例和使用建议


    DF33C系列连接器适用于需要高可靠性的环境,如汽车工业、医疗器械等。为了保证最佳性能,在使用过程中应遵循以下建议:
    - 正确安装: 使用安装引导销进行精确安装,确保每个触点都正确连接。
    - 避免过载: 即使连接器的最大额定电流为5A,但电流分布可能不均匀,应按照实际负载合理分配电流。
    - 定期检查: 定期检查连接器的电气特性和机械特性,确保长期稳定运行。

    兼容性和支持


    DF33C系列连接器提供了多样的配置选项,适用于不同的安装需求。Hirose公司还提供相应的技术支持和维护服务,确保用户能够顺利安装和使用这些产品。

    常见问题与解决方案


    - 问题: 如何正确分离插头?
    - 解决方案: 使用专用工具(如DF33-C-PO)插入并移除触点扳机。操作时请小心,以防受伤。
    - 问题: 连接器如何防水防尘?
    - 解决方案: 使用树脂密封工艺,密封高度可达6.5mm,不会影响连接器性能。


    总结和推荐


    DF33C系列连接器凭借其卓越的可靠性、高容量和多重保护功能,在众多应用中表现出色。尤其适合需要高可靠性的场合,如汽车和医疗设备领域。强烈推荐在高要求的应用场景中使用这些连接器。如果您有任何疑问或需要进一步的技术支持,请联系Hirose公司代表获取更多信息。

DF33C-6DS-3.3C参数

参数
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
长*宽*高 11.1mm(长度)*15.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

DF33C-6DS-3.3C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF33C-6DS-3.3C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF33C-6DS-3.3C DF33C-6DS-3.3C数据手册

DF33C-6DS-3.3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
