FX2-80P-0.635SH(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin Polyphenylene Sulfide (PPS) 500mA 金 中心安装,贴片安装
供应商型号: CSJ-ST60047664
供应商: 海外现货
标准整包数: 1

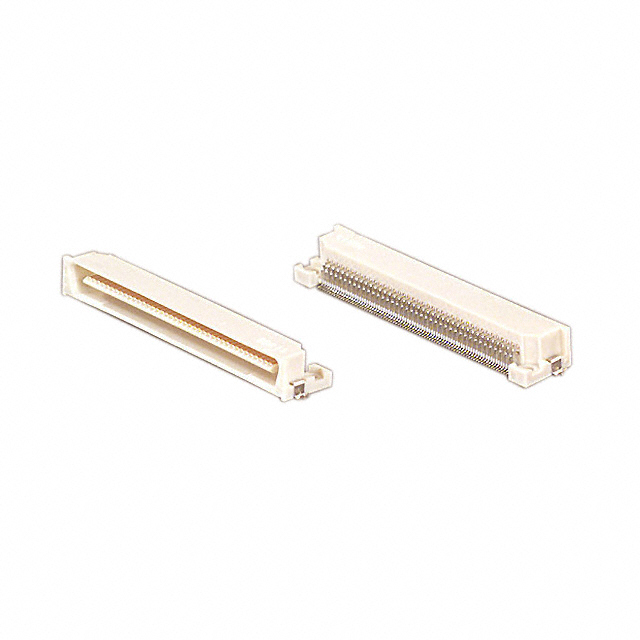

HIROSE ELECTRIC D-Sub 连接器 FX2-80P-0.635SH(71)

FX2-80P-0.635SH(71)概述


    产品简介


    FX2系列:1.27mm间距多功能两件式连接器
    FX2系列是专为广泛的应用领域设计的一种高可靠性连接器系统。它包括各种类型的连接器,如板对板、板对电缆和电缆对电缆连接。这些连接器通过其独特的设计提供了多样化的连接方式,适用于计算机、外围设备以及各种机器等多种应用场景。主要功能包括灵活的连接配置、简易操作及卓越的电气性能。

    技术参数


    - 额定电流: 0.5A
    - 工作温度范围: -55°C 至 +85°C(注意1)
    - 存储温度范围: -10°C 至 +60°C(注意2)
    - 额定电压: 125V AC
    - 工作湿度范围: 40% 至 80%
    - 存储湿度范围: 40% 至 70%(注意2)
    其他关键性能参数包括:
    - 绝缘电阻: ≥1000 MΩ @ 250V DC
    - 耐压: ≤300V AC/1分钟无击穿
    - 接触电阻: ≤45 mΩ @ 100 mA
    - 振动测试: 无≥1μs的电断路(频率:10至55Hz,单振幅:0.75mm,每方向2小时)
    - 温度循环测试: 无损坏、裂纹或零件松动
    - 耐焊接热测试: 手工焊接≤360°C/5秒
    - 焊料槽焊接: ≤260°C/10秒

    产品特点和优势


    1. 多功能连接:能够与各种产品线进行连接,具有多种配置,满足不同的应用场景需求。
    2. 易操作性:独有的一触即开设计,简化安装过程。
    3. 可堆叠性:支持12至16mm的高度堆叠,便于多种布局。
    4. 抗焊剂膨胀:通过优化结构设计防止焊剂膨胀。
    5. 强固性:金属加固的设计确保坚固耐用。
    6. 多种接口:提供直角型和直通型选择,适用性强。

    应用案例和使用建议


    应用案例:
    1. 计算机和外围设备:适用于计算机内部连接,如内存条和扩展卡之间的连接。
    2. 机器设备:应用于工业自动化和控制系统,实现信号传输。
    使用建议:
    - 环境适应性:选择适合特定环境温度和湿度条件的产品型号。
    - 安装工艺:保证正确的安装方法,以避免误插和机械损伤。

    兼容性和支持


    - 兼容性:适用于多类型的PCB和电缆,易于集成。
    - 支持:制造商提供详尽的技术文档和客户支持服务,帮助用户解决问题。

    常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方法:检查接头是否完全插入并锁定到位,必要时重新焊接。

    - 问题2:连接处温度过高。
    - 解决方法:确保正确的电流负载和散热设计,避免过载。

    总结和推荐


    FX2系列1.27mm间距多功能两件式连接器以其多样化的连接能力、易于操作的特性以及强大的耐用性,在广泛的电子设备中具有显著的应用价值。其在恶劣环境下的可靠性和多功能性使其成为许多应用场景的理想选择。根据上述分析,我们强烈推荐这一系列产品给需要高度可靠和多功能连接解决方案的用户。

FX2-80P-0.635SH(71)参数

参数
排数 2
触头镀层
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 80pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
安装方式 中心安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FX2-80P-0.635SH(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-80P-0.635SH(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-80P-0.635SH(71) FX2-80P-0.635SH(71)数据手册

FX2-80P-0.635SH(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
