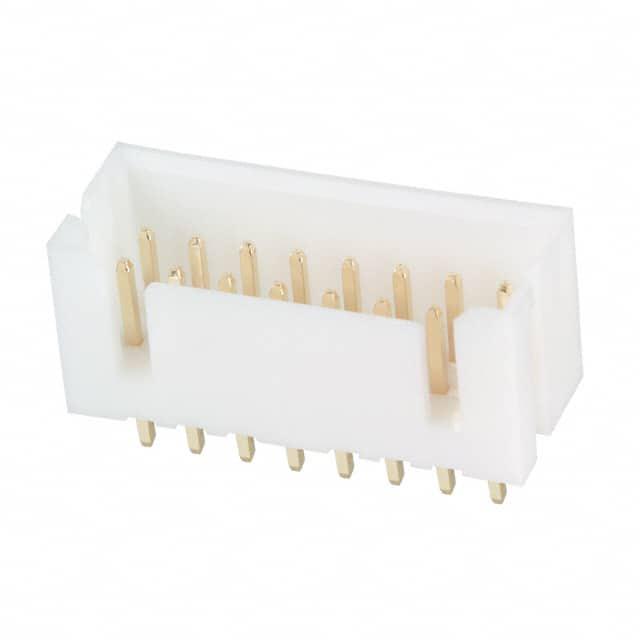

DF1B-16DP-2.5DSA(01)

厂牌: HIROSE ELECTRIC
产品描述: 16pin 2.5mm 2 2.5mm Header,Push-Pull 3A 203nm 金 白色 通孔安装 22.5mm(长度)
供应商型号: JY-DF1B-16DP-2.5DSA(01)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1B-16DP-2.5DSA(01)

DF1B-16DP-2.5DSA(01)概述

    DF1B 系列 2.5mm 接线端子连接器技术手册

    产品简介


    DF1B 系列是一种2.5mm间距的接线端子连接器,适用于各种电线到板件的连接。这种连接器广泛应用于商业设备,如复印机和打印机等,具有多种配置和选择,以满足不同应用场景的需求。

    技术参数


    DF1B系列的技术规格如下:
    - 额定电流:
    - 20至22 AWG: 5A/针
    - 24至28 AWG: 3A/针
    - 30 AWG: 1A/针
    - 工作温度范围:-35°C至+85°C
    - 湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 额定电压:250V AC/DC
    - 接触电阻:≤30mΩ(最大值)
    - 绝缘电阻:≥1000MΩ(最小值,500V DC)
    - 耐压强度:650V AC(1分钟内无闪络或击穿)
    - 单次插入/拔出力:0.44N(最小值),4.4N(最大值)

    产品特点和优势


    DF1B系列连接器具备以下特点和优势:
    - 种类多样:每个“线到板”和“直通线”类型均有单排和双排版本,并且提供标准的锡镀层和金镀层。
    - 广泛应用:适用于复印机、打印机等多种商业设备。
    - 可靠性高:通过UL和CSA认证,确保了安全性和可靠性。
    - 兼容性强:可根据需要进行多种组合配置。

    应用案例和使用建议


    - 应用案例:DF1B连接器常用于商业设备内部的线路连接,如复印机的电路板连接。具体应用实例包括用于机器的电源接口、信号传输接口等。
    - 使用建议:在实际使用时,需要根据具体的应用环境选择合适的连接器型号。例如,在较高湿度环境下使用时应注意保持连接器干燥,避免产生凝露。

    兼容性和支持


    DF1B连接器具有广泛的兼容性,可与其他标准设备无缝对接。厂商提供了详细的技术文档和支持服务,用户可以随时联系厂家获取详细的图纸和规格说明。

    常见问题与解决方案


    - Q1:如何防止连接器因振动导致电连接断开?
    - A1:DF1B连接器通过振动测试验证,在10Hz至55Hz频率范围内,单振幅为0.75mm的情况下,能承受连续两小时的三个方向振动而不发生1μs以上的电连接中断。

    - Q2:如何确保连接器在高温和低温环境下的稳定性?
    - A2:DF1B连接器可在-35°C至+85°C的工作温度范围内稳定运行,经过温循测试(-55°C至+85°C)验证,多次循环后接触电阻仍小于30mΩ,绝缘电阻大于1000MΩ。

    总结和推荐


    DF1B系列2.5mm间距的接线端子连接器凭借其广泛的应用范围、高可靠性和多种配置选项,成为了市场上非常受欢迎的产品。如果您正在寻找一种高性能的接线端子连接器,DF1B系列绝对是一个值得推荐的选择。无论是工业设备还是办公设备,DF1B系列都能提供稳定可靠的连接解决方案。

DF1B-16DP-2.5DSA(01)参数

参数
针脚数 16pin
间距-配接 2.5mm
排数 2
排距 2.5mm
颜色 白色
类型 Header,Push-Pull
触头镀层厚度 - 配接 203nm
防护等级 -
触头镀层 - 配接
额定电流 3A
长*宽*高 22.5mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

DF1B-16DP-2.5DSA(01)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1B-16DP-2.5DSA(01)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1B-16DP-2.5DSA(01) DF1B-16DP-2.5DSA(01)数据手册

DF1B-16DP-2.5DSA(01)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6813
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.68
