QR/P8-20S-C(21)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: 798-QR/P8-20S-C(21)
供应商: Mouser
标准整包数: 1

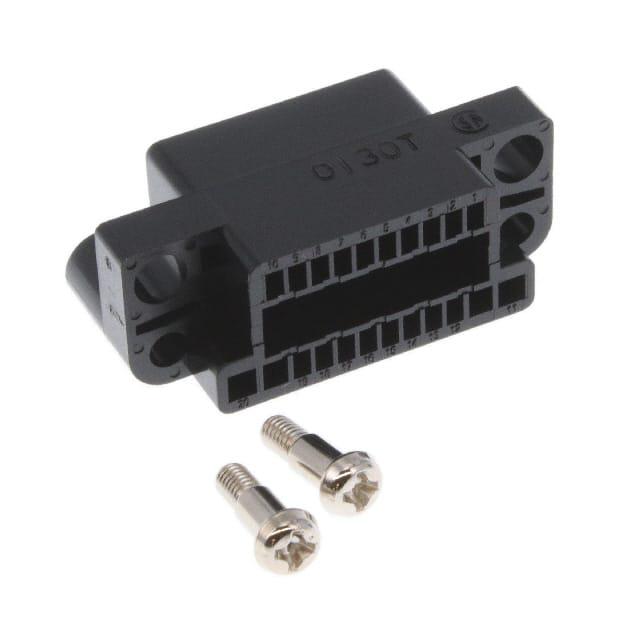

HIROSE ELECTRIC 背板连接器 - 外壳 QR/P8-20S-C(21)

QR/P8-20S-C(21)概述

    QR/P8 Series: Ultra-Compact, Rectangular, High Pin Count, Rack and Panel Crimp Connector



    1. 产品简介



    QR/P8系列是矩形多引脚计数和插接连接的超紧凑型连接器,适用于机架和面板。它是一款改进版的QR/P、QR/P1和QR/P4系列连接器,具有更小的体积和相同的引脚数量(比QR/P4系列减少了20%),适用于那些对空间有严格要求的应用场景。QR/P8系列提供了8针、12针和20针三种不同版本,适用于广泛的工业、自动化及通信领域。


    2. 技术参数



    - 工作温度范围:-10°C 至 +60°C
    - 额定电流:
    - 功率:最大3A(使用20 AWG)
    - 信号:最大2A(使用24 AWG)
    - 额定电压:
    - 功率:300V AC
    - 信号:30V AC
    - 接触电阻:最大30mΩ(1A直流电下)
    - 绝缘电阻:最小1000MΩ(500V直流电下)
    - 耐压强度:
    - 功率:2000V AC持续1分钟
    - 信号:500V AC持续1分钟
    - 认证标准:UL、CSA、TÜV


    3. 产品特点和优势



    - 尺寸更小:相比QR/P4系列,体积减少20%,适合空间受限的应用场景。
    - 一体式设计:引导销和外壳集成于一体,节省空间,提高安装效率。
    - 浮动设计:采用阶梯螺钉实现浮动设计,提高连接稳定性和可靠性。
    - 安全认证:通过UL、CSA和TÜV认证,确保产品的安全性。


    4. 应用案例和使用建议



    QR/P8系列连接器适用于各种机架和面板连接需求,广泛应用于工业自动化、通信设备、医疗仪器、航空航天等领域。建议根据具体应用场景选择合适类型的连接器,并使用适当的电缆以确保最佳性能。例如,在某些高可靠性需求的应用中,如汽车、医疗仪器和航空航天设备,建议联系销售代表进行进一步评估。


    5. 兼容性和支持



    QR/P8系列连接器具有良好的兼容性,可以方便地与其他相关电子元器件配套使用。制造商提供了详细的装配和使用指导,确保用户能够正确安装和操作这些连接器。此外,制造商还提供相应的手动和自动压接工具,以提高组装效率。


    6. 常见问题与解决方案



    - 问题:连接器无法正确压接?
    - 解决方案:请使用制造商推荐的专用工具进行压接,确保压接效果。
    - 问题:接触不良或信号传输不稳定?
    - 解决方案:检查电缆规格是否符合要求,确保正确的电缆规格被使用,并重新检查连接器的安装和压接过程。
    - 问题:无法达到预期的工作温度范围?
    - 解决方案:确认安装位置的环境条件,避免过高或过低的温度影响连接器性能。


    7. 总结和推荐



    总体而言,QR/P8系列连接器是一款高性能、可靠且具有广泛适用性的产品。其独特的设计和优良的特性使其成为众多应用场景的理想选择。无论是工业自动化、通信设备还是医疗仪器,QR/P8系列都能满足客户的需求。因此,我们强烈推荐使用QR/P8系列连接器。

QR/P8-20S-C(21)参数

参数
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

QR/P8-20S-C(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-20S-C(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P8-20S-C(21) QR/P8-20S-C(21)数据手册

QR/P8-20S-C(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
