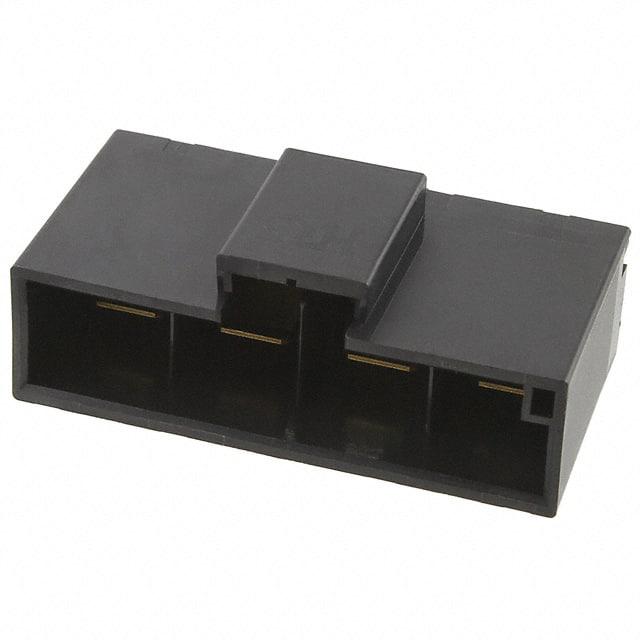

DF60-4P-10.16DSA(26)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 10.16mm间距4p单排排针 线对板连接器, DF60系列, 直向, 通孔安装
供应商型号: 8735763
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF60-4P-10.16DSA(26)

DF60-4P-10.16DSA(26)概述

    DF60 系列连接器技术手册

    产品简介


    DF60 系列连接器是专门为内部电源供应设计的电线与板端子连接器,具有高达65A的电流承载能力(在环境温度为25℃时),并通过UL、C-UL和TÜV认证。这些连接器采用10.16mm间距的设计,适用于多种电子设备和工业应用。

    技术参数


    - 额定电流:最高可达65A(当使用8 AWG导线时,在环境温度为25℃下);具体值取决于针数和导线规格(见表格)。
    - 工作温度范围:-55℃至+105℃。
    - 存储温度范围:-10℃至+60℃。
    - 工作湿度范围:20%至80%。
    - 存储湿度范围:40%至70%。
    - 额定电压:AC/DC 1,000V。
    - 绝缘电阻:最小值为1,000MΩ(测试条件:1,000V DC)。
    - 耐压:3,000V AC rms 持续1分钟。
    - 接触电阻:最大值为2mΩ(测试条件:1A,6V)。
    - 振动和冲击:具备高抗震性能,符合相关标准。
    - 材料:主体部分采用玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)树脂,具有良好的阻燃性和电气性能。

    产品特点和优势


    - 高电流承载能力:最多可承载65A的电流,满足高功率应用需求。
    - 安全可靠的锁扣设计:确保完全啮合,避免不完全连接造成的隐患,提高工作效率。
    - 多点接触设计:通过三组独立弹簧提供五点接触,保证稳定可靠的电连接。
    - 逆向安装防护:在插头和插座之间增加了防止反向安装的设计,确保正确安装。
    - 防短路设计:墙式隔离设计,防止相邻触点之间的短路现象。
    - 抗焊接裂纹设计:采用玻璃纤维增强材料,减少焊接过程中产生的应力裂纹。
    - 手指保护设计:通过特定的设计避免直接接触带电部分,减少电击风险。
    - 低轮廓设计:支持更紧凑的布局设计,适用于空间有限的应用环境。
    - 多种认证标准:符合UL、C-UL和TÜV认证标准,确保高质量和安全性。

    应用案例和使用建议


    - 应用场景:DF60 系列连接器广泛应用于工业控制设备、电动汽车、通信设备等高功率应用场合。
    - 使用建议:建议在安装前仔细检查所有连接器的规格和型号,以确保正确的装配。特别是在高温环境下使用时,应注意导线规格的选择,避免过热导致损坏。

    兼容性和支持


    - 兼容性:DF60 系列连接器提供了多种型号和规格,可以根据不同的应用场景进行选择和组合。与市场上其他主流品牌的产品有良好的兼容性。
    - 支持和服务:HIROSE公司提供了详尽的技术文档和客户支持,包括详细的安装指南和维护手册。如有任何技术问题,可以通过公司网站获得技术支持。

    常见问题与解决方案


    - 问题1:连接器如何进行正确安装?
    - 解答:参考产品手册中的安装步骤,确保所有部件正确无误地装配在一起。
    - 问题2:在高湿度环境下,连接器的可靠性是否会受到影响?
    - 解答:产品经过严格测试,能够在相对湿度高达90%至95%的环境中保持稳定的电气性能。
    - 问题3:如何避免因振动或冲击导致的接触不良?
    - 解答:设计了振动和冲击防护机制,可以有效避免这种问题。

    总结和推荐


    DF60 系列连接器以其强大的电流承载能力和全面的安全防护特性,成为众多高功率应用场景的理想选择。其出色的机械特性和多点接触设计,使其在复杂环境中表现出色。对于需要高可靠性和高性能连接解决方案的用户,我们强烈推荐使用DF60 系列连接器。通过严格的测试和高品质材料的应用,确保了其在各种严苛环境下的长期稳定运行。如果您正在寻找一款高效、可靠且安全的连接解决方案,DF60系列连接器将是您的最佳选择。

DF60-4P-10.16DSA(26)参数

参数
颜色 黑色
排数 1
间距-配接 10.16mm
额定电流 38A
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
防护等级 -
针脚数 4pin
类型 Header,Latch Holder
安装方式 通孔安装
零件状态 最后售卖
包装方式 托盘

DF60-4P-10.16DSA(26)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF60-4P-10.16DSA(26)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF60-4P-10.16DSA(26) DF60-4P-10.16DSA(26)数据手册

DF60-4P-10.16DSA(26)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 39.6286
250+ ¥ 27.7765
500+ ¥ 26.9799
1250+ ¥ 22.9988
2500+ ¥ 21.4033
库存: 0
起订量: 10 增量: 0
