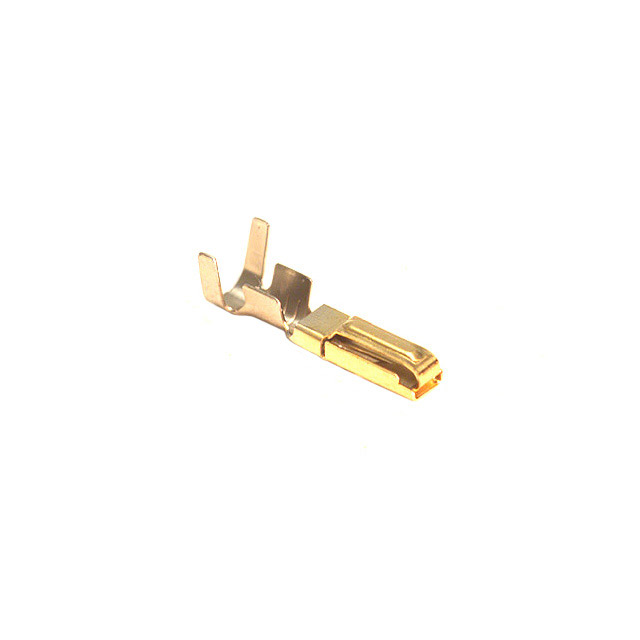

QR/P1-PC2B-221(12)

产品分类: 背板连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Contact PIN Crimp ST Cable Mount Loose
供应商型号: QR/P1-PC2B-221(12)
供应商: 国内现货
标准整包数: 5000
HIROSE ELECTRIC 背板连接器 - 触头 QR/P1-PC2B-221(12)

QR/P1-PC2B-221(12)概述

    QR/P1 Series 技术手册



    1. 产品简介



    QR/P1 系列是矩形多引脚连接器的紧凑版本,专为机架和面板设计。它用于实现高密度安装,广泛应用于通讯、工业控制、医疗设备等领域。该系列具有五种不同引脚数选择:8、12、16、24 和 32。采用压接端接方式,方便操作且可靠性高。


    2. 技术参数



    - 额定电流:功率:13A(使用14AWG线时);信号:3A。
    - 额定电压:功率:250V AC;信号:125V AC。
    - 接触电阻:功率:最大10mΩ;信号:最大15mΩ(测试条件:1A直流)。
    - 绝缘电阻:最小5000MΩ(测试条件:500V直流)。
    - 耐压:功率:1000V交流1分钟;信号:500V交流1分钟。
    - 安全标准:UL、CSA、TÜV 认证。
    - 工作温度范围:-10°C 至 +60°C。


    3. 产品特点和优势



    - 插拔设计:提供较大的有效对接长度,增强连接稳定性。
    - 浮动衬套设计:允许一定程度的浮动,确保在安装过程中的精确对准。
    - 认证标准:通过UL、CSA、TÜV等多重认证,保证产品质量和可靠性。
    - 多引脚选择:根据应用需求,可以选择不同引脚数量的型号,以适应不同的电路布局需求。


    4. 应用案例和使用建议



    - 应用场景:适用于机架和面板之间的连接,特别是在需要高密度安装的场合,如数据中心、通信设备、医疗仪器等。
    - 使用建议:在使用前,应确认所使用的电缆规格符合手册要求,以确保连接的稳定性和可靠性。在组装过程中,使用指定工具进行压接可以显著提高操作效率和产品质量。


    5. 兼容性和支持



    - 兼容性:QR/P1系列兼容多种电缆规格,可以根据具体应用需求选择合适型号。
    - 支持和维护:制造商提供了详细的装配指南和维护文档,用户可以联系销售代表获取更多技术支持。


    6. 常见问题与解决方案



    - 问题1:如何选择合适的引脚数量?
    - 解决方案:根据实际电路需求和空间限制,参考手册中的引脚数量选择建议。

    - 问题2:如何正确安装?
    - 解决方案:严格按照装配指南操作,使用指定工具进行压接,以确保安装质量和可靠性。


    7. 总结和推荐



    QR/P1系列是一款高性能、高可靠性的矩形多引脚连接器,特别适合于高密度安装的应用场合。其独特的插拔设计和浮动衬套设计使其在安装过程中表现出色。如果您正在寻找一款在高密度安装中表现优异的连接器,QR/P1系列是一个非常值得考虑的选择。强烈推荐使用QR/P1系列连接器,特别是在需要高可靠性连接的场合。

QR/P1-PC2B-221(12)参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

QR/P1-PC2B-221(12)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P1-PC2B-221(12)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 触头 HIROSE ELECTRIC QR/P1-PC2B-221(12) QR/P1-PC2B-221(12)数据手册

QR/P1-PC2B-221(12)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.6287
库存: 64700
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3143.5
