HR25A-7P-6P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Push-Pull 焊盘 6pin Zinc Alloy 1A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: HR1849-ND
供应商: Digi-Key
标准整包数: 1

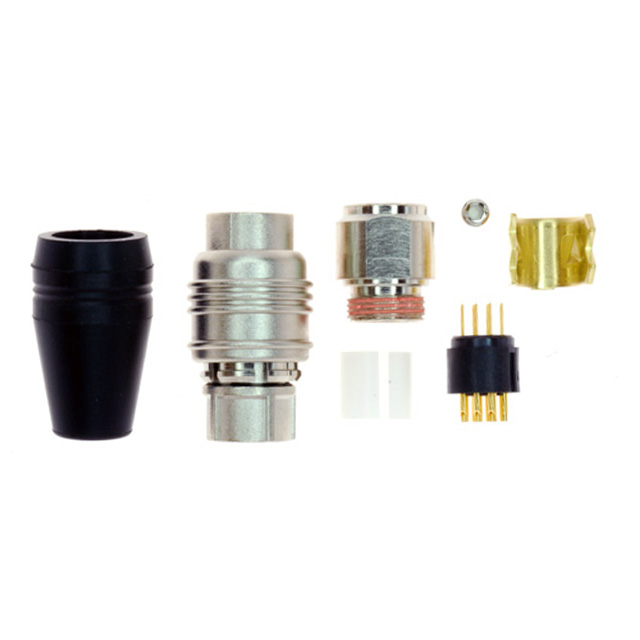

HIROSE ELECTRIC 圆形连接器 HR25A-7P-6P

HR25A-7P-6P概述

    Miniature Push-Pull Circular Connectors (HR25A Series)

    1. 产品简介


    Miniature Push-Pull Circular Connectors(HR25A 系列)是专门为高密度连接需求而设计的小型圆形连接器。这些连接器具有推拉式插拔结构,主要应用于CCD相机、测量仪器、娱乐中心、医疗设备等领域。它们能够确保可靠的小型圆形连接,在各种关键应用中发挥重要作用。

    2. 技术参数


    以下是该系列连接器的技术规格与性能参数:
    - 额定电流: 1A
    - 额定电压: 30V AC, 42V DC
    - 操作温度范围: -25°C 到 +85°C
    - 存储温度范围: -25°C 到 +85°C
    - 接触电阻: ≤50mΩ
    - 绝缘电阻: ≥1MΩ(湿度条件下); ≥50MΩ(干燥条件下)
    - 耐电压: 100V AC/1分钟
    - 抗振动测试: 频率:10Hz至55Hz;单振幅:0.75mm;循环时间:每个轴线5分钟周期,每个方向10个循环
    - 耐潮湿测试: 温度:-55°C/+15°C到+35°C/+85°C;时间:每周期30分钟

    3. 产品特点和优势


    - 小型化和高密度: 插座直径最大为11mm(4、6、8个位置)和13mm(12、16、20个位置),提供紧凑的设计。
    - 简单推拉式插拔: 通过直插方式即可实现正确安装,并具备锁定释放机制,便于快速断开。
    - 多种安装配置: 可选4、6、8、12、16和20个位置,可选择焊料、压接或PC板通孔终止。
    - 金属外壳: 镀锌合金材料提供良好的电磁干扰保护,保证可靠的接地连接。

    4. 应用案例和使用建议


    - 应用案例:
    - CCD相机、医疗设备、娱乐中心等高可靠性要求的设备中。
    - 使用建议:
    - 在连接前确保电路已断电。
    - 确保连接器的母端连接到电源侧。
    - 使用锁紧螺丝进行完全紧固,以确保连接稳固。

    5. 兼容性和支持


    - 兼容性:
    - 支持4至20个位置的多种组合。
    - 可选用焊接、压接和PCB安装。
    - 支持:
    - 用户可以访问Hirose官网获取最新的设计信息和RoHS状态。
    - 如需更多支持,可联系销售代表。

    6. 常见问题与解决方案


    - 问题1: 连接时出现接触不良。
    - 解决方法: 确保安装正确,检查锁紧螺丝是否完全紧固。
    - 问题2: 耐久性不佳。
    - 解决方法: 检查使用条件,确保在规定的工作温度和湿度范围内使用。
    - 问题3: 绝缘电阻偏低。
    - 解决方法: 检查周围环境的湿度,并采取适当的防护措施。

    7. 总结和推荐


    HR25A 系列微型推拉式圆形连接器凭借其小巧、高密度、简单易用及可靠的特性,非常适合于需要可靠连接的应用场景。经过详细分析,我们强烈推荐该产品,适用于要求高性能和高稳定性的各个领域。如果您对产品有进一步的需求,建议直接咨询Hirose的销售代表,以获取更详尽的支持和服务。

HR25A-7P-6P参数

参数
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 1A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

HR25A-7P-6P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25A-7P-6P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25A-7P-6P HR25A-7P-6P数据手册

HR25A-7P-6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
