FX2BA-60PA-1.27DSAL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 60pin Polyamide (PA) 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST49036139
供应商: 海外现货
标准整包数: 1

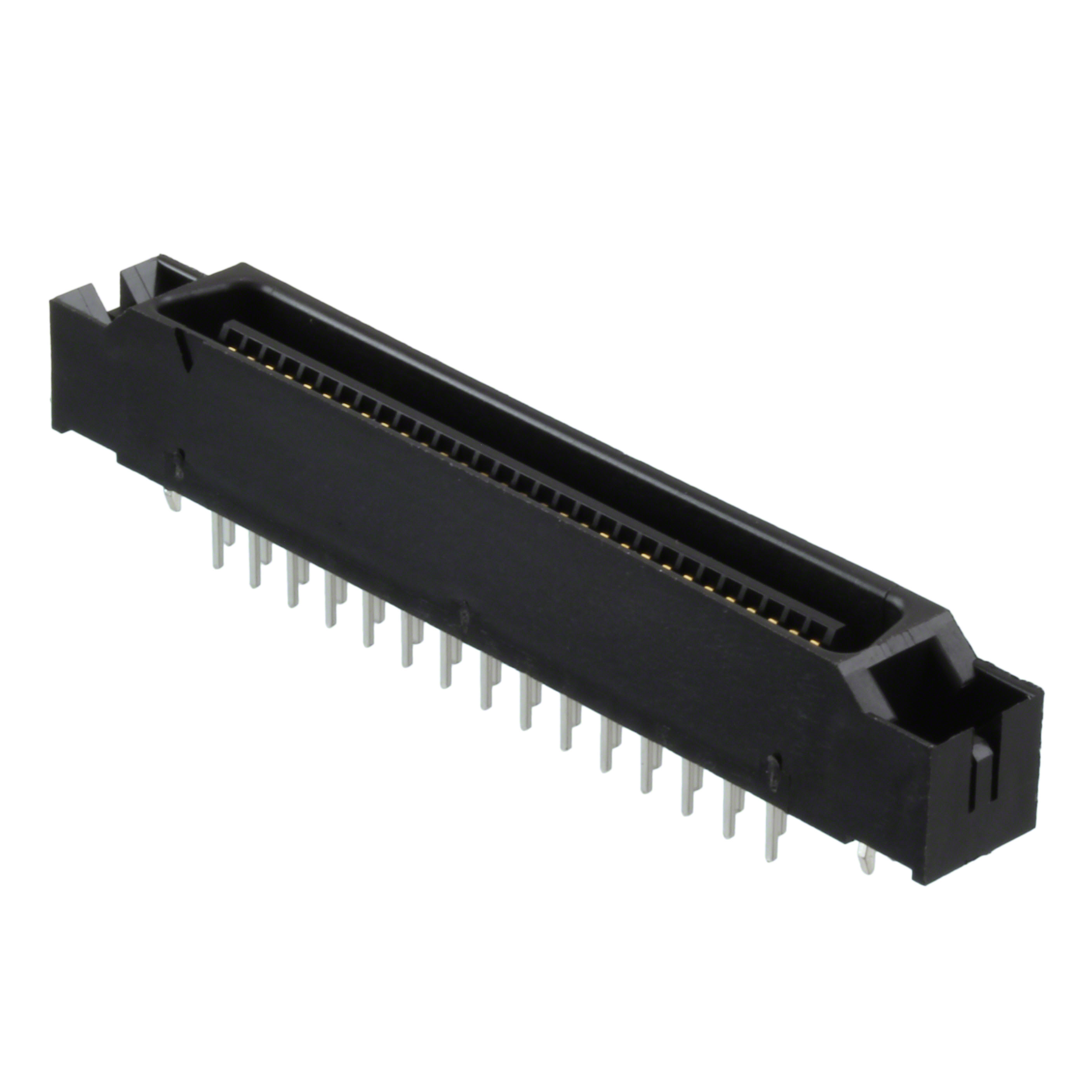

HIROSE ELECTRIC D-Sub 连接器 FX2BA-60PA-1.27DSAL(71)

FX2BA-60PA-1.27DSAL(71)概述


    产品简介


    1.27mm Pitch Multi-function Two Piece Connector
    产品类型:这款连接器属于板对板连接器系列,设计用于高密度、多功能的应用需求。它的主要特点是通过两种连接方式(通过孔和表面贴装)实现多用途连接,同时提供水平和垂直连接选项。
    主要功能:该连接器提供各种连接方式,包括板对板和板对电缆连接,易于操作,并具备防止误插入的机制。其接触部分采用磷青铜材料,确保长期可靠性和良好的电性能。
    应用领域:该连接器广泛应用于计算机、外围设备以及各种工业机器中,适用于需要高可靠性、紧凑设计的场合。

    技术参数


    - 电流额定值:0.5A
    - 电压额定值:125V AC
    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 湿度范围:工作湿度40%至80%,存储湿度40%至70%
    - 绝缘电阻:最小1000MΩ (250V DC)
    - 耐压强度:无击穿或绝缘破坏 (300V AC/1分钟)
    - 接触电阻:最大45mΩ (100mA)
    - 振动测试:频率10到55Hz,单振幅0.75mm,每个方向持续2小时
    - 耐久性:插拔500次后接触电阻仍小于55mΩ
    - 接触材料:磷青铜或黄铜
    - 适用电缆:适用于UL2651标准的AWG#28扁平电缆 (直径7/0.127mm)

    产品特点和优势


    多功能连接:该连接器能够适应不同产品线的需求,提供了板对板和板对电缆两种连接方式,使得组装和维护更加便捷。
    防误插入设计:连接器采用防误插入机制,确保正确的连接顺序,防止错误连接带来的损坏。
    易于操作:用户可以通过一触式操作完成电缆和连接器的插入或拔出,显著提高工作效率。
    耐久性高:即使经过500次插拔循环,接触电阻仍保持在55mΩ以下,表明其具有极高的耐用性和稳定性。

    应用案例和使用建议


    应用场景:这款连接器常用于计算机主板与扩展卡之间的连接,也适用于各种工业自动化设备,如数控机床、工业机器人等。
    使用建议:为了确保连接器的使用寿命和稳定性,安装时应注意避免强烈震动和高温环境,定期检查连接器的接触情况,确保良好的电气连接。

    兼容性和支持


    兼容性:该连接器与其他同类产品兼容,适用于不同品牌和型号的设备。供应商提供了详细的技术支持文档和安装指南,以确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现接触不良的情况。
    - 解决方案:检查连接器和配套电缆是否有污物或损坏,必要时重新清洁或更换连接器和电缆。
    2. 问题:连接器无法正确插入。
    - 解决方案:确认连接器和插座的型号匹配,检查是否存在防误插入结构,按正确顺序进行操作。
    3. 问题:长时间使用后接触电阻增加。
    - 解决方案:定期清洁连接器,使用专用工具进行插拔,避免不当操作导致的磨损。

    总结和推荐


    产品评估:该款1.27mm Pitch Multi-function Two Piece Connector以其多功能性、易操作性和高可靠性在行业内脱颖而出。其广泛的适用范围和完善的售后服务使其成为众多应用领域的理想选择。
    推荐使用:如果您需要一种高可靠性的连接解决方案,且要求多功能和易操作性,这款连接器是您的理想选择。强烈推荐在计算机、工业设备等领域使用该连接器。

FX2BA-60PA-1.27DSAL(71)参数

参数
针脚数 60pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyamide (PA)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2BA-60PA-1.27DSAL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-60PA-1.27DSAL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2BA-60PA-1.27DSAL(71) FX2BA-60PA-1.27DSAL(71)数据手册

FX2BA-60PA-1.27DSAL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
