DF1BZ-36DP-2.5DSA

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 2 36pin 3A 锡 白色 通孔安装
供应商型号: CGC-DF1BZ-36DP-2.5DSA
供应商: 海外现货
标准整包数: 1

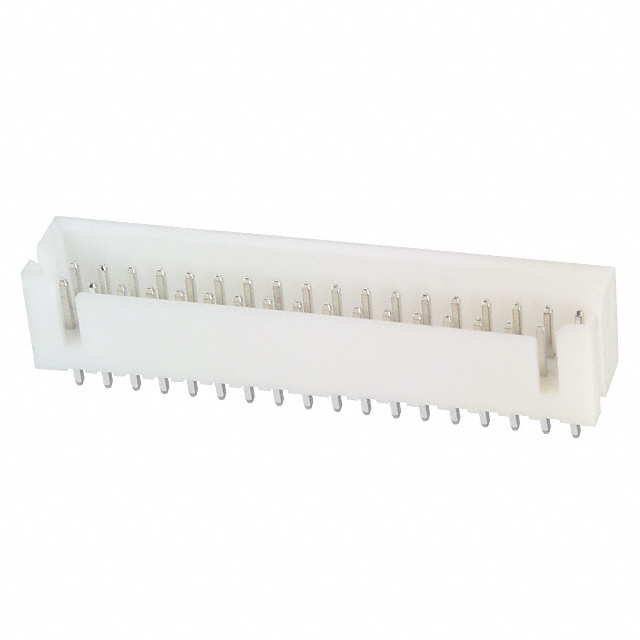

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1BZ-36DP-2.5DSA

DF1BZ-36DP-2.5DSA概述

    DF1B Series 2.5mm Pitch Connector 技术手册

    产品简介


    DF1B 系列是适用于离散线缆连接的 2.5mm 节距连接器,广泛应用于办公设备(如复印机和打印机)。这款连接器通过了 UL 和 CSA 安全标准认证,确保了其在高可靠性要求环境下的使用安全。

    技术参数


    DF1B 系列连接器的技术参数如下:
    - 额定电流:依据使用的电缆大小而不同。电缆为 20-22 AWG 时,每针电流为 3A;24-28 AWG 时,每针电流为 1A;30 AWG 时,每针电流为 0.5A。
    - 工作温度范围:-35°C 至 +85°C。
    - 工作湿度范围:40% 至 80%,无冷凝现象。
    - 存储温度范围:-10°C 至 +60°C。
    - 存储湿度范围:40% 至 70%。
    - 额定电压:250V AC/DC。
    - 耐压:交流 650V 持续 1 分钟无闪络或绝缘击穿。
    - 接触电阻:最大 30mΩ,测试电流为 100mA。
    - 单次插入/拔出力:最小 0.44N(45gf),最大 4.4N(450gf)。
    - 振动测试:10Hz 至 55Hz,单振幅 0.75mm,持续 2 小时,在三个方向上进行。
    - 温湿度测试:接触电阻最大 30mΩ,绝缘电阻最小 1000MΩ,连续 96 小时在 40±2°C 和 90%至95%湿度环境下。
    - 热循环测试:接触电阻最大 30mΩ,绝缘电阻最小 1000MΩ,在 -55°C 至 85°C 温度范围内循环 5 次。
    - 焊接耐热性:组件无变形影响性能,流焊:260°C 持续 5 秒,手动焊接:300°C 持续 3 秒。

    产品特点和优势


    DF1B 系列连接器具有以下独特功能和优势:
    - 宽泛的种类选择:提供“线对板”和“线对线”两种类型,且每种类型都有单排和双排版本,并且标准配置中包含锡和金镀层。
    - 高可靠性:通过了 UL 和 CSA 安全认证,保证了其在严苛工作环境下的可靠运行。
    - 多种规格:提供从单排 2 针到双排 40 针的多种规格,满足不同的连接需求。
    - 耐用性:设计耐振动和高温湿度环境,适用于复杂多变的应用场景。

    应用案例和使用建议


    DF1B 系列连接器主要用于复印机和打印机等办公设备中。在实际使用过程中,建议在安装前仔细检查面板开孔尺寸和插头插座的适用型号,确保正确的组装和稳固的连接。此外,考虑到温度和湿度的变化,建议在设备周围使用适当的防潮措施,以避免冷凝水的影响。

    兼容性和支持


    DF1B 系列连接器与其他相关电气设备的兼容性良好,具体组合可参考产品手册中的“适用组合”部分。厂商提供全面的技术支持和维护服务,包括图纸和规格文档的提供,确保用户能够顺利进行采购和装配操作。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - Q: 连接器插入/拔出困难怎么办?
    - A: 请检查插入/拔出力是否在规范范围内,并确保电缆和插座的型号正确匹配。
    - Q: 插座内部接触不良如何处理?
    - A: 可能需要更换新的插座或检查插座内部是否有杂质。如果不确定,请联系制造商进行专业检查。
    - Q: 连接器外观出现磨损或变形如何应对?
    - A: 建议更换损坏的部件。如果频繁发生此类情况,可能需要重新评估整体装配流程。

    总结和推荐


    总体而言,DF1B 系列连接器凭借其宽泛的选择范围、高可靠性、多样化的规格和优良的兼容性,在办公设备和其他工业应用场景中表现卓越。推荐在对可靠性有严格要求的环境中使用本产品。

DF1BZ-36DP-2.5DSA参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 -
颜色 白色
排数 2
额定电流 3A
间距-配接 2.5mm
针脚数 36pin
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘,袋装

DF1BZ-36DP-2.5DSA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1BZ-36DP-2.5DSA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1BZ-36DP-2.5DSA DF1BZ-36DP-2.5DSA数据手册

DF1BZ-36DP-2.5DSA封装设计

查看详情并下载
Symbol
Footprint
3D Model
