FX2BA-40SA-1.27R

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle 2 40pin Polyamide (PA),Polybutylene Terephthalate (PBT) 500mA 金 导线安装,自由悬挂,通孔安装
供应商型号: 798-FX2BA-40SA-1.27R
供应商: Mouser
标准整包数: 1

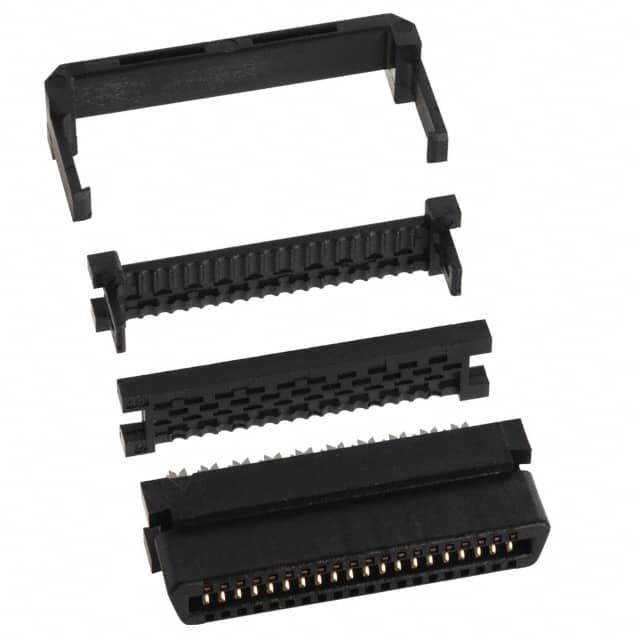

HIROSE ELECTRIC D-Sub 连接器 FX2BA-40SA-1.27R

FX2BA-40SA-1.27R概述

    FX2 系列 1.27mm 间距多功能两件式连接器

    产品简介


    FX2 系列是一款适用于板对板、板对线和电缆的应用的多功能两件式连接器,提供1.27mm间距选项。该系列连接器具有多样的连接方式和易用性,可以满足不同应用场景的需求。它们广泛应用于计算机、外围设备和各种机器中。

    技术参数


    - 电流规格:0.5A
    - 电压规格:125V AC
    - 温度范围:操作温度 -55°C 至 +85°C;存储温度 -10°C 至 +60°C
    - 湿度范围:操作湿度 40% 到 80%,存储湿度 40% 到 70%
    - 绝缘电阻:最小 1000 MΩ(250V DC)
    - 耐压:无闪络或绝缘击穿(300V AC/1分钟)
    - 接触电阻:最大 45 mΩ(100mA 测试电流)
    - 振动测试:频率 10 Hz 至 55 Hz,单振幅 0.75mm,每个方向 2 小时
    - 湿度测试(稳态):温度 40°C,湿度 90%-95%,96小时
    - 温度循环测试:5次循环,温度范围 -85°C 至 +15°C 至 +35°C
    - 耐用性:最大 55 mΩ(500次插拔循环)
    - 焊接热抗性:组件无变形,不影响性能

    产品特点和优势


    1. 多种连接方式:通过不同类型的接口(如通孔、表面贴装、垂直和水平),可以实现多种连接方式。
    2. 易于操作:特有的锁止机制和一触式操作设计使得插入和拔出过程简单方便。
    3. 高度可调节:堆叠高度可以在 12mm 到 16mm 之间按 1mm 单位调节。
    4. 防误插入设计:防止错误连接的设计提高了连接器的安全性和可靠性。
    5. 高抗振动性能:能够在严苛的振动环境下保持稳定。

    应用案例和使用建议


    FX2 系列连接器可以用于各种不同的应用场景,例如:
    - 计算机内部布线:在紧凑的空间内进行可靠的信号传输。
    - 机器和设备内部连接:确保可靠且高效的电气连接。
    使用建议:
    - 在高温和高湿度环境下使用时,确保连接器处于适当的工作范围内,以避免因过热或受潮而失效。
    - 使用前请仔细检查连接器是否清洁,避免杂质导致接触不良。

    兼容性和支持


    FX2 系列连接器与同系列的其他部件高度兼容,可以灵活搭配使用。供应商提供了详细的安装指南和技术支持,以确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查连接器是否正确安装,是否有灰尘或异物堵塞。
    - 问题:焊接过程中出现异常。
    - 解决方案:确认焊接温度符合推荐值,并且焊接时间控制得当。

    总结和推荐


    FX2 系列连接器以其出色的多功能性、易用性和高可靠性,在电子元件市场中占据了重要位置。其独特的设计和强大的性能使其成为多种应用场合的理想选择。基于上述优点,我们强烈推荐此系列产品给需要高性能连接器的客户。

FX2BA-40SA-1.27R参数

参数
颜色 -
端接 -
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyamide (PA),Polybutylene Terephthalate (PBT)
针脚数 40pin
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

FX2BA-40SA-1.27R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2BA-40SA-1.27R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2BA-40SA-1.27R FX2BA-40SA-1.27R数据手册

FX2BA-40SA-1.27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3145 ¥ 70.2575
10+ $ 6.49 ¥ 54.8405
25+ $ 5.8752 ¥ 49.6454
60+ $ 5.4324 ¥ 45.9038
120+ $ 5.0976 ¥ 43.0747
300+ $ 4.5675 ¥ 38.5954
540+ $ 4.3365 ¥ 36.6434
1020+ $ 4.3155 ¥ 36.466
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.25
