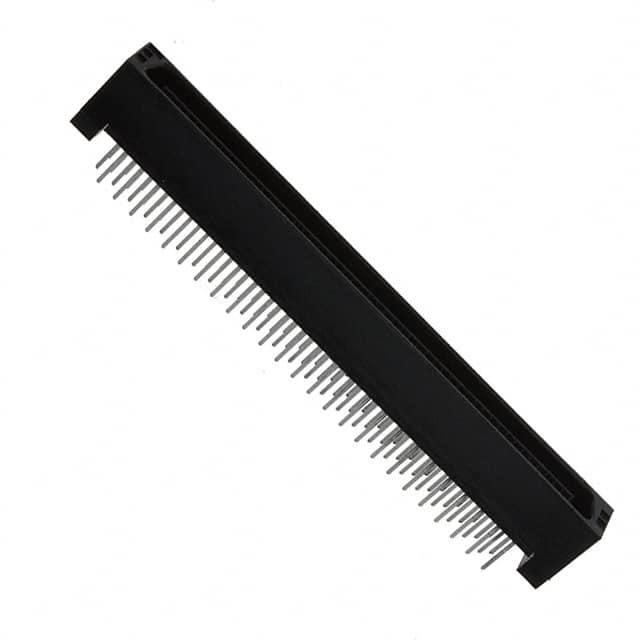

FX2CA2-100P-1.27DSA(71)

厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 100pin 200nm 金 中心安装,通孔安装
供应商型号: JY-FX2CA2-100P-1.27DSA(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2CA2-100P-1.27DSA(71)

FX2CA2-100P-1.27DSA(71)概述


    产品简介


    产品名称:FX2系列 1.27mm间距多功能两件式连接器
    产品类型:多功能两件式连接器
    主要功能:提供板对板、板对线缆等多种连接方式,适用于各种机器设备及计算机外围设备。
    应用领域:广泛应用于电脑、外围设备、各类机械设备等领域。

    技术参数


    额定电流:0.5A
    操作温度范围:-55°C 至 +85°C(注意1)
    储存温度范围:-10°C 至 +60°C(注意2)
    电压等级:125V AC
    操作湿度范围:40%至80%
    储存湿度范围:40%至70%(注意2)
    技术规格:
    - 绝缘电阻:最小1000M欧姆(测试条件:250V DC)
    - 耐电压:无闪络或绝缘击穿(测试条件:300V AC/1分钟)
    - 接触电阻:最大45毫欧(测试条件:100mA)
    - 振动测试:无超过1微秒的电气中断(频率:10Hz至55Hz,单振幅:0.75mm,三个方向各2小时)
    - 恒定湿度测试:接触电阻:最大55毫欧(温度40°C,湿度90%至95%,96小时)
    - 温度循环测试:无损伤、裂纹或松动部件(-85°C 至 +35°C,5个周期)
    - 耐久性测试:接触电阻:最大55毫欧(插拔500次)
    - 抗焊接热测试:组件无变形(手工焊接:360°C,5秒;波峰焊:260°C,10秒)

    产品特点和优势


    特点:
    - 多种连接方式:提供板对板、板对线缆等多种连接方式。
    - 易于操作:具有独特的单手操作设计,简便易用。
    - 堆叠连接:支持高度从12mm到16mm的堆叠连接。
    - 抗污能力:通过完全防止助焊剂溢出的设计,提高抗污能力。
    - 误插保护机制:设计防误插机构,确保安全可靠连接。
    优势:
    - 高可靠性:多种严格的测试确保了其高可靠性和稳定性。
    - 易用性:操作简便,可轻松插入和拔出。
    - 灵活性:可根据不同的应用场景选择合适的连接方式。
    - 兼容性强:能够适应不同类型的设备和环境。

    应用案例和使用建议


    应用案例
    - 电脑外围设备:连接键盘、鼠标等外围设备,提高系统的稳定性和可靠性。
    - 工业控制设备:用于自动化生产线中的设备连接,实现高效的信号传输。
    - 通信设备:用于各种通信设备中的板对板连接,确保信号传输的稳定性和安全性。
    使用建议
    - 安装位置选择:根据具体应用场景选择合适的位置进行安装,避免高温、潮湿或振动较大的环境。
    - 电缆选择:对于板对电缆连接类型,建议使用符合要求的UL2651 AWG#28平电缆,以保证最佳性能。
    - 定期检查:定期检查连接器的状态,确保长期可靠运行。

    兼容性和支持


    兼容性:
    - 不同设备兼容:可以与其他品牌和型号的电子设备兼容,适用于广泛的设备和系统。
    - 维修和替换:提供专业的技术支持和维修服务,方便客户进行维护和更换。

    常见问题与解决方案


    问题1:接触电阻过高
    解决方法:重新清洁接触面并确保正确安装。
    问题2:插拔时阻力大
    解决方法:确认安装是否正确,必要时请专业人员进行检查和调整。

    总结和推荐


    综合评估:
    - 优点:该产品具有多种连接方式,易于操作,高可靠性,适用范围广。
    - 缺点:可能需要更详细的安装指导和维护说明。
    推荐:
    - 适用场景:适用于各种电脑、外围设备和机械设备。
    - 购买建议:基于其出色的性能和广泛的适用性,我们强烈推荐此产品。

FX2CA2-100P-1.27DSA(71)参数

参数
排数 2
触头镀层
针脚数 100pin
触头镀层厚度 200nm
类型 Plug
端接 焊盘
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2CA2-100P-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2CA2-100P-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2CA2-100P-1.27DSA(71) FX2CA2-100P-1.27DSA(71)数据手册

FX2CA2-100P-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
