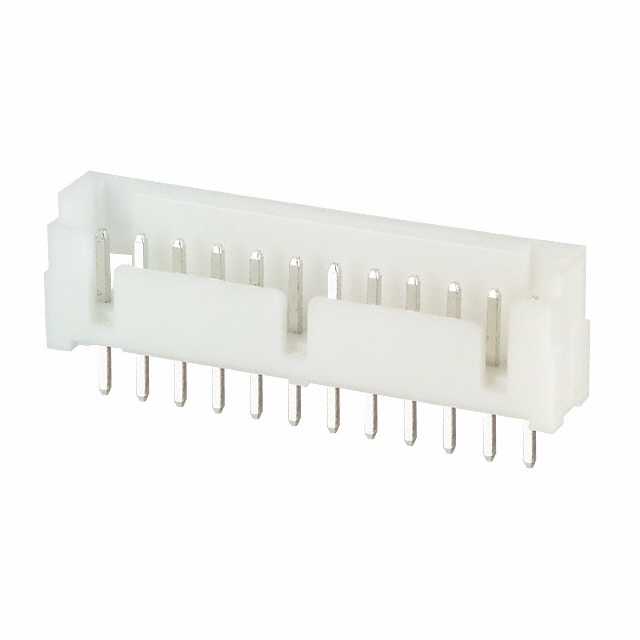

DF1BZ-12P-2.5DSA

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 1 12pin 3A 1μm 锡 白色 通孔安装 32.5mm(长度)*5.7mm(高度)
供应商型号: 14M-DF1BZ-12P-2.5DSA
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1BZ-12P-2.5DSA

DF1BZ-12P-2.5DSA概述

    DF1B Series: 2.5mm Pitch Connector for Discrete Wire Connection

    产品简介


    DF1B系列是HIROSE公司推出的一种新型2.5毫米间距连接器,专为离散线缆连接设计。这款连接器凭借其创新的设计理念,在不同电流容量的电缆混用方面表现优异,广泛应用于办公设备如复印机和打印机等领域。

    技术参数


    - 额定电流:20-24 AWG时3A,26 AWG时2A,28 AWG时1A,30 AWG时0.5A
    - 额定电压:AC/DC 250V
    - 工作温度范围:-35°C至+85°C
    - 湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%
    - 绝缘电阻:最小值1000MΩ(施加500V直流)
    - 耐压:无击穿和绝缘击穿现象(交流650V/min)
    - 接触电阻:最大值30mΩ(测试电流100mA)
    - 插入/拔出力:最小0.44N(45gf),最大4.4N(450gf)
    - 振动测试:频率10到55Hz,单振幅0.75mm,每个方向2小时
    - 稳态湿度测试:接触电阻≤30mΩ,绝缘电阻≥1000MΩ,40±2°C,湿度90%-95%,持续96小时
    - 温度循环测试:接触电阻≤30mΩ,绝缘电阻≥1000MΩ,-55°C/30分钟→+5至+35°C/10分钟,+85°C/30分钟→+5至+35°C/10分钟,共计5个周期
    - 配对寿命:锡镀层30次,金镀层50次
    - 耐焊接热冲击:无影响性能的变形,浸焊260°C持续5秒,手动焊300°C持续3秒

    产品特点和优势


    DF1B系列连接器的主要特点包括:
    1. 新绝缘位移和压接理念:允许不同电流容量的电缆在同一壳体内混用,且连接后可以更换触点以实现优秀的维护。
    2. 高可靠性:壳体保护绝缘位移区域,确保高可靠性。
    3. 低成本解决方案:仅需更换现有压接机的适配器即可完成绝缘位移过程,无需昂贵的绝缘位移专用设备。
    4. 多样性选择:提供多种类型的“线到板”和“并联”型连接器,可选单行和双行版本,镀锡或镀金。
    5. 防水防潮:提供高轮廓头,适用于电路板灌封和防水处理。

    应用案例和使用建议


    DF1B系列连接器广泛应用于办公设备如复印机和打印机中。例如,在打印机的电源控制板上使用DF1B系列连接器可以有效连接不同规格的电源线缆,提高设备的整体可靠性。
    使用建议:
    - 在组装前检查连接器各部件是否完好无损。
    - 使用合适的压接工具和方法进行压接操作。
    - 定期检查连接器的状态,及时更换损坏的部件以保持良好的连接性能。

    兼容性和支持


    DF1B系列连接器具有良好的兼容性,可以与其他标准电气设备配合使用。HIROSE公司提供了详尽的技术支持和维护服务,帮助客户更好地理解和使用这一系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入困难 | 检查连接器是否正确安装,必要时重新清洁或调整压接工具。 |
    | 接触电阻异常 | 检查连接器是否正确压接,必要时更换新的连接器。 |
    | 防水性能下降 | 检查灌封树脂是否充足,必要时重新灌封。 |

    总结和推荐


    DF1B系列连接器凭借其多功能性、可靠性和易于维护的特点,在各类电子设备中展现出强大的竞争力。无论是小型办公设备还是工业级应用,DF1B系列连接器都是一个值得信赖的选择。因此,强烈推荐使用DF1B系列连接器来提升电子设备的性能和稳定性。

DF1BZ-12P-2.5DSA参数

参数
防护等级 -
触头镀层厚度 - 配接 1μm
间距-配接 2.5mm
颜色 白色
排数 1
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 3A
针脚数 12pin
长*宽*高 32.5mm(长度)*5.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
