JR25RK-24S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 24pin Aluminum Alloy 5A 银 银色 法兰安装,面板安装
供应商型号: CSJ-ST50068902
供应商: 海外现货
标准整包数: 1

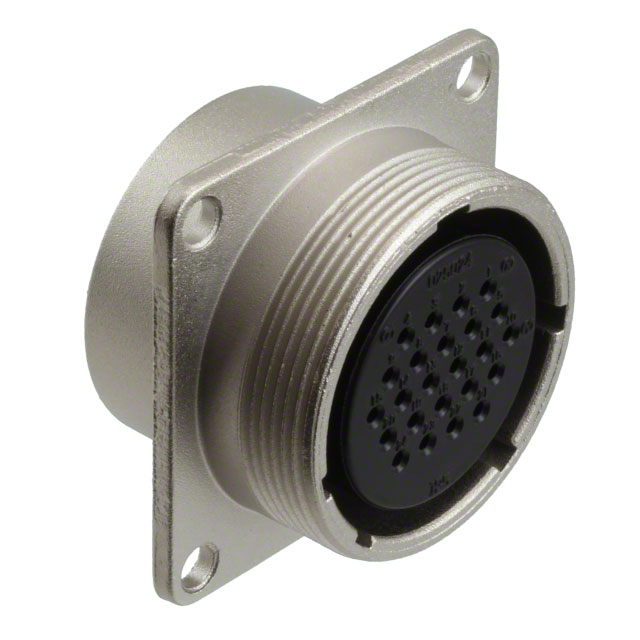

HIROSE ELECTRIC 圆形连接器 JR25RK-24S

JR25RK-24S概述

    JR 系列圆形连接器产品手册

    产品简介


    JR系列圆形连接器是一种符合日本工业标准(JIS)C 5432标准的产品,主要用于家用电器和汽车行业。它们能够确保可靠的电气连接,并广泛应用于需要高可靠性的场合。这种类型的连接器可以承受多种恶劣环境条件,并具备出色的电气特性和机械性能。

    技术参数


    额定电流
    - 壳体尺寸 13:3个触点时为10A;5个触点时为5A
    - 壳体尺寸 16:7个触点时为10A;10个和14个触点时为5A
    - 壳体尺寸 21:10个触点时为10A;16个触点时为5A(压接型为3A);26个触点时为5A(仅A和B为10A)
    - 壳体尺寸 25:4个触点时为30A;5个触点时为10A;16个和24个触点时为5A(压接型为3A)
    额定电压
    - 壳体尺寸 13:3个和5个触点时为AC250V、DC350V
    - 壳体尺寸 16:7个、10个和14个触点时为AC250V、DC350V
    - 壳体尺寸 21:10个、16个和26个触点时为AC250V、DC350V
    - 壳体尺寸 25:4个和5个触点时为AC1000V、DC1400V;16个和24个触点时为AC250V、DC350V
    工作环境
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    产品特点和优势


    1. 高可靠性:所有型号均经过严格的测试,确保在极端环境下也能保持稳定性能。
    2. 多样的触点选择:提供多种不同的触点配置,以满足不同应用场景的需求。
    3. 易于安装:压接和焊接两种安装方式,方便用户根据需要选择最适合的方式。
    4. 抗振动和冲击:具有优良的抗震和抗冲击能力,可在多种机械应力条件下正常工作。
    5. 防腐蚀性能:银涂层能够有效防止腐蚀,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    JR系列连接器常用于汽车制造行业,尤其是在发动机控制单元(ECU)、车身控制模块(BCM)等关键系统中。它们也可用于家用电器,如洗衣机、空调和冰箱等,以保证设备的高可靠性和长寿命。
    使用建议
    1. 环境考虑:避免将产品置于含有硫化物气体的环境中,因为银镀层容易被这些气体侵蚀。此外,避免暴露于高温、高湿、极端温度变化或橡胶制品附近。
    2. 清洁和维护:定期检查连接器状态,确保其干净无尘,以免影响接触效果。如果发现污垢或灰尘积聚,应及时清理。

    兼容性和支持


    JR系列连接器与其他标准规格的电线和连接器兼容,方便用户进行替换和升级。制造商提供全面的技术支持和售后服务,包括安装指导、故障排查及定制化需求的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后接触不良 | 检查触点是否完全对接,并确保连接器紧固 |
    | 电气连接不稳定 | 确认连接器清洁无尘,且没有松动 |
    | 触点腐蚀 | 使用专用清洁剂清除触点表面污垢 |

    总结和推荐


    JR系列圆形连接器凭借其出色的性能、多样化的配置和广泛的适用性,在众多行业中表现出色。对于需要高可靠性和耐用性的应用场景,它是一个理想的选择。强烈推荐在需要高质量电气连接的应用中使用此产品。

JR25RK-24S参数

参数
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 24pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 法兰安装,面板安装
零件状态 最后售卖
包装方式 散装,袋装

JR25RK-24S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25RK-24S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25RK-24S JR25RK-24S数据手册

JR25RK-24S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.5154 ¥ 97.535
库存: 30
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.53
