FX2-100P-1.27DSL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 100pin 500mA 金 中心安装,通孔安装
供应商型号: FX2-100P-1.27DSL(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2-100P-1.27DSL(71)

FX2-100P-1.27DSL(71)概述


    产品简介

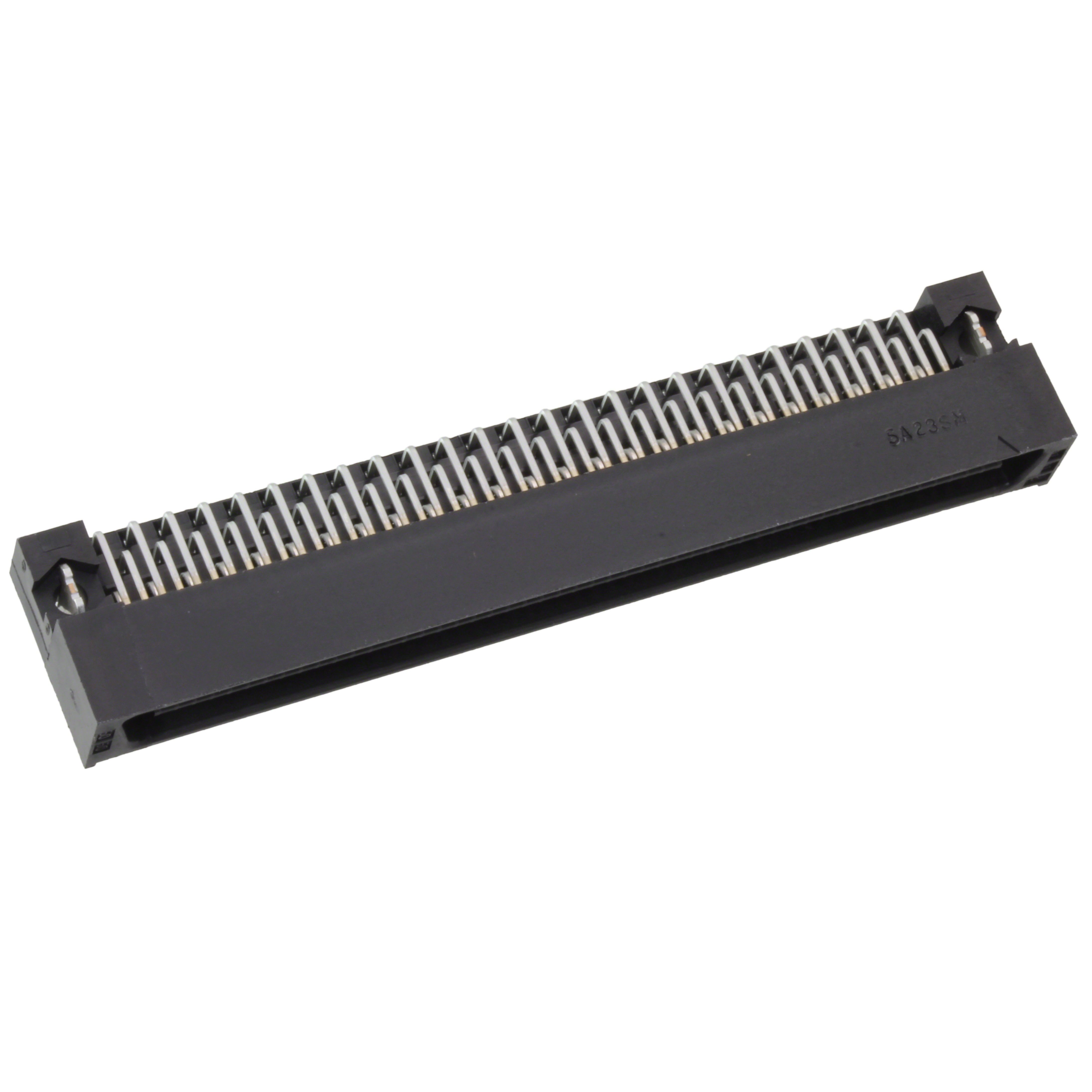

    产品名称: 1.27mm Pitch Multi-function Two Piece Connector
    系列型号: FX2 Series
    制造商: HIROSE ELECTRIC CO., LTD.
    此款多用途双组件连接器专为现代电子设备设计,提供多种组合方式以适应不同的应用需求。FX2系列通过一系列创新设计和功能,成为各种计算机外围设备及各类机器的理想选择。

    技术参数


    - 额定电流: 0.5A
    - 工作温度范围: -55°C至+85°C
    - 储存温度范围: -10°C至+60°C
    - 电压等级: 125V AC
    - 操作湿度范围: 40%至80%
    - 存储湿度范围: 40%至70%
    - 绝缘电阻: 1000MΩ(最小值)
    - 耐电压: 300V AC/1分钟
    - 接触电阻: 45mΩ(最大值)
    - 振动性能: 频率10至55Hz,单振幅0.75mm,每个方向振动2小时
    - 稳态湿度测试: 接触电阻≤55mΩ,绝缘电阻≥100MΩ
    - 温度循环测试: 接触电阻≤55mΩ,绝缘电阻≥100MΩ
    - 耐用性(插拔次数): 500次
    - 焊锡热耐力: 手工焊接360°C,5秒;波峰焊260°C,10秒

    产品特点和优势


    - 多种连接方式: 可通过堆叠、水平和垂直方式实现灵活连接,适用于板到板和板到线缆的多种配置。
    - 易于操作: 单手操作的便捷性,使得电缆和连接器之间的插拔操作变得简单高效。
    - 防止误插入机制: 设计有防误插入结构,有效避免误操作造成的损坏。
    - 可选清洁类型: 提供清洁型和非清洁型两种选项,可根据具体需求选择。
    - 高可靠性: 强化焊接强度,确保在各种环境中都能可靠工作。

    应用案例和使用建议


    应用案例
    - 电脑设备: 用于主板、扩展卡等内部连接。
    - 工业自动化设备: 在需要高度稳定连接的应用中,如机器人控制器、传感器接口。
    - 通信设备: 用于高速数据传输的网络设备和通信模块。
    使用建议
    - 安装前检查: 确认所选连接器符合系统要求并进行适当的预处理,以确保最佳连接效果。
    - 环境适应性: 在极端温度或湿度条件下使用时,应特别注意连接器的密封性和抗干扰能力。
    - 定期检查: 在频繁插拔的情况下,应定期检查接触点和锁扣结构,确保长期稳定的连接性能。

    兼容性和支持


    该系列产品与多种不同类型的电子设备兼容,广泛应用于不同类型的电路板和电缆连接。HIROSE公司提供全面的技术支持和售后服务,帮助客户解决在安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 插拔操作困难
    解决方案: 检查是否有异物或灰尘堵塞连接器接口,必要时可进行清理。
    - 问题: 连接松动
    解决方案: 确认锁定机制是否正常工作,如有异常应及时更换连接器。
    - 问题: 绝缘性能下降
    解决方案: 检查连接器是否存在磨损或损坏,更换新的连接器以确保安全使用。

    总结和推荐


    FX2系列1.27mmPitch多用途双组件连接器以其多样化的设计、出色的性能和广泛的适用性,成为众多应用领域的理想选择。无论是在计算机外围设备还是工业自动化设备中,它都能提供可靠的连接解决方案。鉴于其强大的市场竞争力和高度的用户满意度,强烈推荐使用这款产品。

FX2-100P-1.27DSL(71)参数

参数
外壳材料 -
针脚数 100pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 管装

FX2-100P-1.27DSL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-100P-1.27DSL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-100P-1.27DSL(71) FX2-100P-1.27DSL(71)数据手册

FX2-100P-1.27DSL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
