JRC21RC(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC

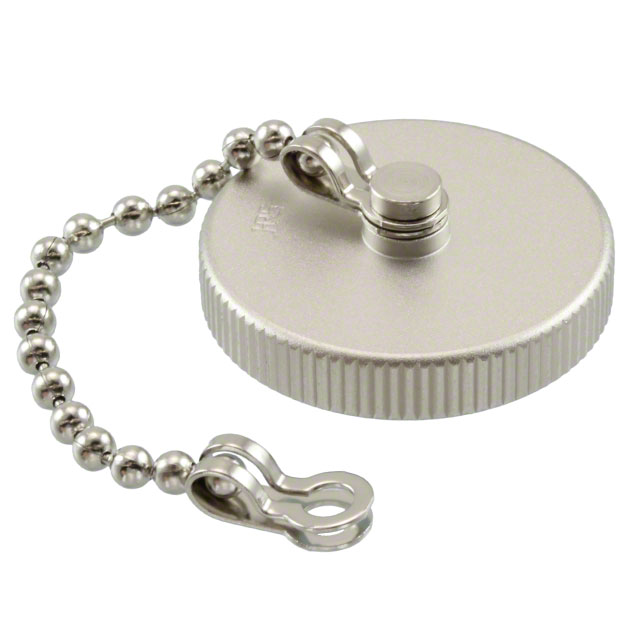

产品描述: 21mm 银色 Cap (Cover)
供应商型号: CSJ-ST50108866
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JRC21RC(71)

JRC21RC(71)概述

    # JR系列圆型连接器产品技术手册

    产品简介


    JR系列圆型连接器是一款符合日本工业标准JIS C 5432的连接器产品,适用于各类电动设备。该系列连接器具有高可靠性,广泛应用于汽车、通信设备、工业自动化等领域。

    技术参数


    额定电流
    - Shell Size 13:3个接触点,额定电流为10A;5个接触点,额定电流为5A。
    - Shell Size 16:7个接触点,额定电流为10A;10个接触点和14个接触点,额定电流均为5A。
    - Shell Size 21:10个接触点,额定电流为10A;16个接触点,额定电流为5A(压接类型为3A);26个接触点,额定电流为5A(仅A和B接触点为10A)。
    - Shell Size 25:4个接触点,额定电流为30A;5个接触点,额定电流为10A;16个接触点和24个接触点,额定电流均为5A(压接类型为3A)。
    额定电压
    - Shell Size 13:3个接触点和5个接触点,额定电压为AC250V、DC350V。
    - Shell Size 16:7个接触点、10个接触点和14个接触点,额定电压为AC250V、DC350V。
    - Shell Size 21:10个接触点、16个接触点和26个接触点,额定电压为AC250V、DC350V。
    - Shell Size 25:4个接触点和5个接触点,额定电压为AC1000V、DC1400V;16个接触点和24个接触点,额定电压为AC250V、DC350V。
    工作温度范围
    - 操作温度范围:-25°C至+85°C。
    - 存储温度范围:-10°C至+60°C。

    产品特点和优势


    1. 高可靠性:符合JIS C 5432标准,提供稳定可靠的电气连接。
    2. 多功能性:不同壳尺寸可选,支持多种接触点配置,适用于各种应用场景。
    3. 良好的机械强度:具备出色的抗振动和抗冲击性能。
    4. 环保材料:采用铝合金壳体、酚醛树脂绝缘材料及镀银铜合金接触件,确保产品性能和寿命。

    应用案例和使用建议


    应用场景
    - 汽车行业:用于车载设备之间的电气连接。
    - 工业自动化:用于工业机器人及其他自动化设备之间的连接。
    - 通信设备:适用于基站等通信设备内部电气连接。
    使用建议
    - 在可能产生硫化气体环境中使用时,需采取额外防护措施以防止接触件表面腐蚀。
    - 定期检查连接器,确保电气连接的可靠性和安全性。

    兼容性和支持


    - JR系列连接器支持多种型号,可通过产品编号快速确定具体规格。
    - 厂商提供全面的技术支持和售后服务,如有需要请与公司代表联系。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接器接触不良
    - 解决方法:清洁连接器表面,确保接触点干净无污染。
    2. 电气连续性不佳
    - 解决方法:检查接触点是否正确安装,必要时重新压接。
    3. 无法正常插入
    - 解决方法:确认插头和插座匹配,正确选择相应型号。

    总结和推荐


    JR系列圆型连接器以其高可靠性、多功能性及环保材料等优势,在各类电动设备中表现出色。无论是汽车、通信设备还是工业自动化领域,均能发挥重要作用。对于需要高可靠性连接的应用场合,我们强烈推荐选用JR系列连接器。同时,若需更详细的产品信息或技术支持,请咨询HIROSE Electric Co., Ltd.的公司代表。

JRC21RC(71)参数

参数
材料 -
配件类型 Cap (Cover)
外壳尺寸 - 插件 21mm
颜色 银色
零件状态 在售
包装方式 袋装

JRC21RC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JRC21RC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JRC21RC(71) JRC21RC(71)数据手册

JRC21RC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
