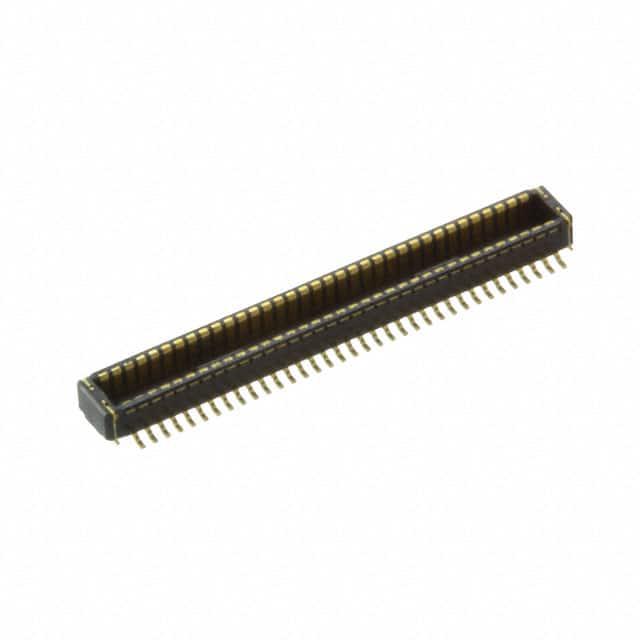

DF40GB-70DP-0.4V(58)

厂牌: HIROSE ELECTRIC
产品描述: Outer Shroud Contacts,Plug 400μm 2 70pin 1.5mm,3mm 1.14mm 金 SMD,P=0.4mm 贴片安装
供应商型号: 3949287
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) DF40GB-70DP-0.4V(58)

DF40GB-70DP-0.4V(58)概述

    DF40系列板对板及板对FPC连接器

    产品简介


    DF40系列是针对板对板(Board-to-Board)和板对柔性印刷电路(Board-to-FPC)设计的高密度连接器。这些连接器以其紧凑的设计和多功能特性而著称,适用于汽车、消费电子、通信设备等多个领域。

    技术参数


    - 额定电流:0.3A
    - 额定电压:AC/DC 30V
    - 工作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:最小50MΩ(用100V直流电测试)
    - 耐压强度:施加100V交流电1分钟无闪络或击穿
    - 接触电阻:最大90mΩ(测试条件:AC 20mV,1kHz,1mA)
    - 振动耐久性:频率10-55Hz,半幅0.75mm,三个方向各2小时,无1μs以上电气中断
    - 湿度耐久性:40±2°C,90-95%相对湿度,96小时后接触电阻不超过90mΩ,绝缘电阻不低于25MΩ
    - 温循耐久性:温度循环5次,每次-55°C(30分钟)→ +5~+35°C(10分钟)→ +85°C(30分钟)→ +5~+35°C(10分钟),接触电阻不超过90mΩ,绝缘电阻不低于50MΩ
    - 耐用性:30次插拔后接触电阻不超过90mΩ
    - 焊接热耐久性:根据推荐温度曲线进行回流焊,手动焊接温度不超过350°C且焊接时间不超过3秒

    产品特点和优势


    - 高密度安装:DF40系列的最小宽度仅为3.38mm,但足以保证真空拾取的便利性。
    - 多种堆叠高度选项:可选堆叠高度为1.5mm、2.0mm、2.5mm、3.0mm、3.5mm和4.0mm,增加了设计灵活性。
    - 高接触可靠性:尽管外形小巧,但接点仍能提供强大的接触力和有效的匹配长度(0.45mm,堆叠高度为1.5mm)。
    - 优异的自对准范围:由于使用了导向肋条,DF40系列具备0.33mm的自我校正能力。
    - 加固结构和吸震肋条:连接器两侧设有加固肋条,提高了抗冲击性能。
    - 防焊料流动:镍镀层屏障保护接触区免受潜在的焊料流动影响。
    - 污染防护设计:当连接时,连接器的设计能够覆盖接点,防止灰尘和其他异物进入,减少短路风险。
    - 符合RoHS标准:环保材料,不使用RoHS指定的禁止材料。
    - 高速信号传输和噪声预防:屏蔽型能够支持高速信号传输并防止噪声干扰。

    应用案例和使用建议


    DF40系列连接器适用于需要高可靠性的应用场景,如汽车行业。例如,在车辆的控制模块之间建立可靠的数据连接,确保系统稳定运行。对于需要频繁插拔的场合,推荐定期检查和维护,以确保连接器的最佳性能。同时,对于需要高密度布线的场景,可以考虑选用不同堆叠高度的产品,以节省空间并提高布线效率。

    兼容性和支持


    DF40系列连接器具有较高的兼容性,可以与其他同类电子元件或设备配合使用。制造商提供了详细的规格表和建议布局,以帮助用户进行正确安装和使用。此外,还可以通过公司代表获得技术支持和指导。

    常见问题与解决方案


    1. Q:如何检查DF40系列连接器的绝缘电阻?
    - A:使用100V直流电源测量绝缘电阻,确保其值不低于50MΩ。

    2. Q:连接器在高温环境中如何保持稳定性?
    - A:建议在40±2°C环境下放置96小时,确认接触电阻不大于90mΩ,绝缘电阻不低于25MΩ。
    3. Q:如何确定正确的连接器型号?
    - A:根据所需连接器的高度、针数以及是否需要屏蔽功能,参考产品编号结构图选择合适的型号。

    总结和推荐


    DF40系列连接器凭借其高密度设计、多种堆叠高度选项、高接触可靠性和坚固的结构,在众多应用中表现出色。无论是需要紧凑布局还是高性能的场景,DF40系列都是理想的选择。因此,强烈推荐此系列连接器用于高要求的应用环境中。

DF40GB-70DP-0.4V(58)参数

参数
触头镀层厚度 -
类型 Outer Shroud Contacts,Plug
间距 400μm
排数 2
触头镀层
板上高度 1.14mm
针脚数 70pin
接合堆叠高度 1.5mm,3mm
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF40GB-70DP-0.4V(58)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40GB-70DP-0.4V(58)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC DF40GB-70DP-0.4V(58) DF40GB-70DP-0.4V(58)数据手册

DF40GB-70DP-0.4V(58)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.2432
10+ ¥ 12.0297
25+ ¥ 10.7786
100+ ¥ 10.7786
250+ ¥ 10.5861
500+ ¥ 10.5861
库存: 988
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.24
