首页  >  产品百科  >  GT8E-4P-2H

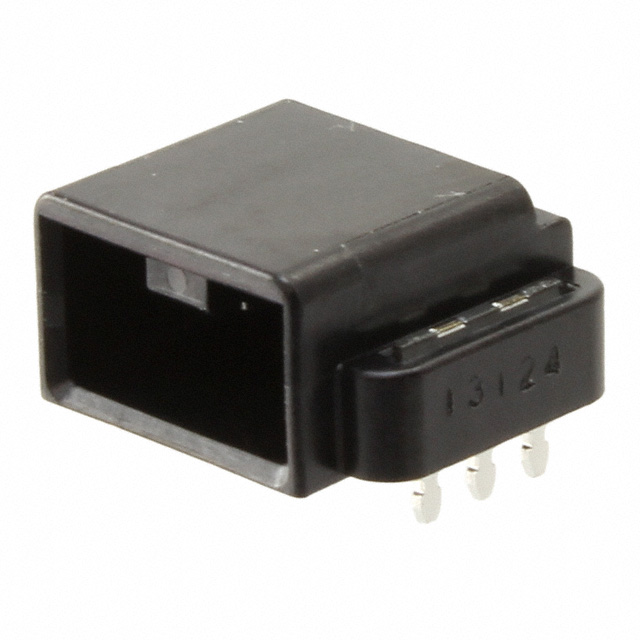

GT8E-4P-2H

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock 2mm 1 4pin 3A 锡 黑色 贴片安装
供应商型号: JY-GT8E-4P-2H
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 GT8E-4P-2H

GT8E-4P-2H概述

    GT8E Series 内部连接器技术手册

    产品简介


    GT8E系列是一款专为内部连接设计的电子元器件。这种连接器主要用于车载和工业设备中,提供高度可靠的内部连接解决方案。产品类型包括单排和双排结构的连接器,支持SMT(表面贴装技术)和DIP(通孔插装技术),具有广泛的适用范围。

    技术参数


    1. 材料和镀层:GT8E系列连接器采用磷青铜、黄铜等材料,并提供了锡镀层和金镀层选项。
    2. 导线规格:支持20至22 AWG和24至28 AWG的导线,对应的外径分别为1.3mm至1.5mm和0.9mm至1.1mm。
    3. 连接器尺寸:单排结构可支持3到10个接触点,双排结构可支持12到24个接触点。
    4. 包装方式:10,000pcs/卷,100pcs/包等不同包装规格。
    5. 环保标准:符合RoHS标准,无铅,环保安全。

    产品特点和优势


    1. 防氧化设计:采用成形凹凸构造,在接触点处防止氧化。
    2. 误插入预防设计:独特的设计可以有效防止误插入。
    3. 应力抵抗设计:抗应力设计提高了产品的耐用性。
    4. 高PCB固定力:SMT型引脚头结合穿孔金属部件提高了PCB的固定力。

    应用案例和使用建议


    GT8E系列连接器适用于车载和工业设备中,特别是在需要高可靠性的地方如汽车领域。使用时需要注意匹配的电缆规格,建议根据手册提供的规格选择合适的电缆以确保最佳性能。

    兼容性和支持


    GT8E系列连接器可以与特定的终端部件(如GT8E-2022SCF和GT8B-2428SCF)匹配使用。对于非指定电缆,需要通过Hirose公司确定新的压接高度。

    常见问题与解决方案


    1. 电缆规格不匹配:应严格按照手册选择适合的电缆规格。
    2. 安装困难:建议使用推荐的压接工具(如HT304/GT8E-2022S)进行安装。
    3. 连接不良:确保正确的电缆插入并检查连接器的正确安装位置。

    总结和推荐


    总体而言,GT8E系列连接器在内部连接方面表现出色,尤其是在车载和工业设备应用中。它的防氧化设计和抗应力能力使其成为这些领域的理想选择。对于需要高可靠性的应用场合,建议选用GT8E系列连接器,并通过联系Hirose公司代表获取进一步信息和支持。
    该产品在可靠性、耐用性和适用范围方面具有显著优势,因此强烈推荐在相关应用中使用。

GT8E-4P-2H参数

参数
触头镀层厚度 - 配接 -
类型 Header,Latch Lock
额定电流 3A
间距-配接 2mm
防护等级 -
颜色 黑色
针脚数 4pin
排数 1
触头镀层 - 配接
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

GT8E-4P-2H厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT8E-4P-2H数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC GT8E-4P-2H GT8E-4P-2H数据手册

GT8E-4P-2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.6593
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.65
直接购买
加入购物车
