DF13-12P-1.25DSA(25)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 12pin 1A 锡 通孔安装
供应商型号: 798-DF1312P125DSA25
供应商: Mouser
标准整包数: 1

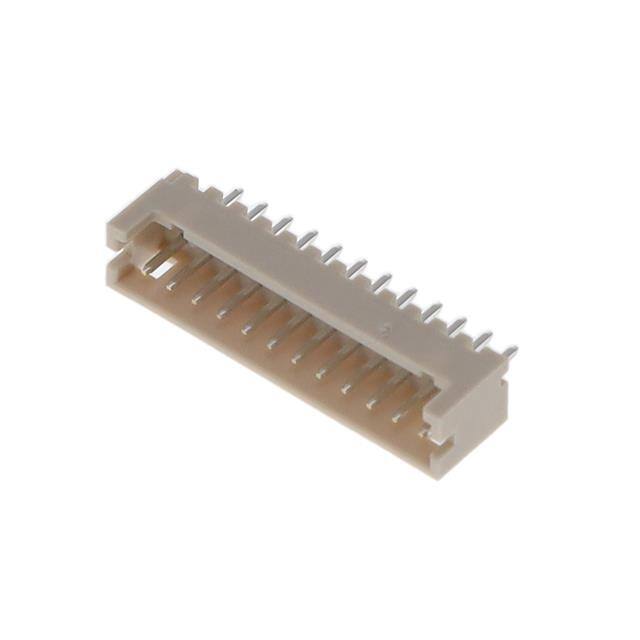

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-12P-1.25DSA(25)

DF13-12P-1.25DSA(25)概述

    DF13系列 1.25mm间距微型压接连接器(UL认证)

    产品简介


    DF13系列是一种设计用于笔记本电脑、移动终端、小型商用设备以及其他消费类设备(如摄像机)的1.25mm间距微型压接连接器。这款连接器具有小巧轻便的特点,同时保证了足够的接触密度和可靠性,适用于多种应用场景。

    技术参数


    - 额定值
    - 操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:20% 至 80%
    - 存储湿度范围:40% 至 70%
    - 电气特性
    - 额定电流:每针1A
    - 额定电压:150V AC/DC 或 29.9V AC/DC
    - 机械特性
    - 插拔寿命:锡镀层30次循环,金镀层50次循环
    - 耐热冲击性能:在不同温度下进行5个循环,每次循环包括-55°C至+85°C的变化
    - 焊接耐热性:波峰焊接250°C持续10秒,手工焊接300°C持续3秒
    - 材料/电镀
    - 接触件镀层:磷铜镀锡或镀金
    - 绝缘体材料:聚酰胺(UL94V-0)

    产品特点和优势


    - 超小尺寸:通过将高度降至5.8mm(SMT贴装直型),实现了紧凑的设计,提升了空间利用率。
    - 多触点设计:双排设计可提供高达40个触点,相较于单排设计提高了30%的密度。
    - 自动装配兼容性:为自动化设备提供了真空吸盘区域,便于全自动装配。
    - 整体结构设计:防止误插入,表面贴装部分带有金属夹,防止焊锡脱落。
    - UL认证:产品符合美国保险商实验室(UL)的安全标准。

    应用案例和使用建议


    DF13系列连接器广泛应用于各种便携式电子产品中,如笔记本电脑、手机和平板电脑等。针对这些设备的特性,建议在装配时严格遵循制造商提供的装配指南,以确保最佳性能和延长使用寿命。对于需要高频插拔的应用,建议使用金镀层版本以提高耐用性。

    兼容性和支持


    DF13系列连接器与多种自动化装配设备兼容,包括带有真空吸盘区域的贴片机。制造商提供了详细的安装和使用指导,以帮助客户正确地装配和使用产品。此外,还提供了一系列的标准文档和技术支持,以应对任何可能的售后问题。

    常见问题与解决方案


    1. 问题:如何防止插头损坏?
    - 解决方案:在插入或拔出连接器时要保持平行,避免以超过30度的角度操作,以免造成接触变形或外壳损坏。
    2. 问题:连接器长时间存放需要注意什么?
    - 解决方案:长期存放时,要确保环境温度在-10°C至+60°C之间,湿度保持在40%至70%范围内。
    3. 问题:如何确定焊接条件?
    - 解决方案:建议参考制造商提供的推荐温度曲线图,确保焊接过程满足所有设定条件。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器以其高密度、小巧尺寸和可靠性脱颖而出,特别适合于空间受限的便携式电子产品中。由于其广泛的适用性和良好的市场反馈,我们强烈推荐使用此产品。同时,考虑到其强大的支持体系和详细的技术文档,它将是一个值得信赖的选择。

DF13-12P-1.25DSA(25)参数

参数
类型 Detent Lock,Header
针脚数 12pin
额定电流 1A
触头镀层厚度 - 配接 -
颜色 -
触头镀层 - 配接
防护等级 -
排数 1
间距-配接 1.25mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

DF13-12P-1.25DSA(25)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-12P-1.25DSA(25)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-12P-1.25DSA(25) DF13-12P-1.25DSA(25)数据手册

DF13-12P-1.25DSA(25)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.736 ¥ 6.2192
116+ $ 0.6875 ¥ 5.8094
261+ $ 0.6253 ¥ 5.284
522+ $ 0.5692 ¥ 4.8094
1015+ $ 0.459 ¥ 3.8786
4002+ $ 0.3864 ¥ 3.2651
8004+ $ 0.3801 ¥ 3.2118
库存: 720
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
