首页  >  产品百科  >  GT32-4DS-5CF

GT32-4DS-5CF

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Automotive Connectors
供应商型号: J-GT32-4DS-5CF
供应商: 云汉优选
标准整包数: 100

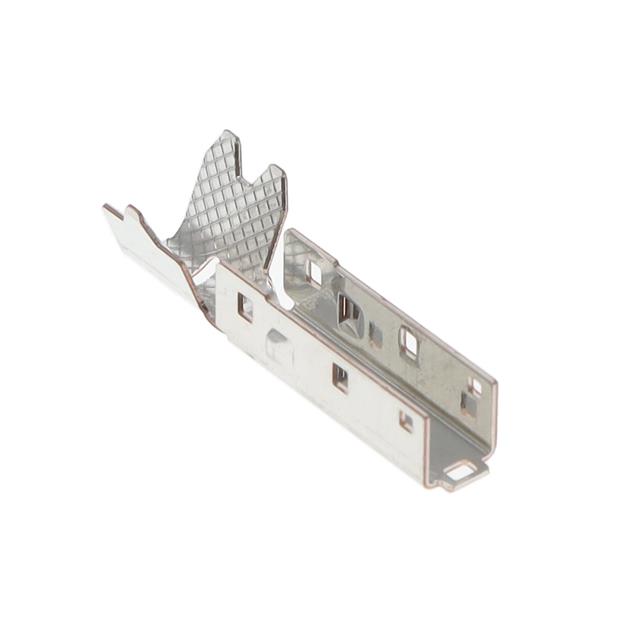

HIROSE ELECTRIC 矩形连接器 - 触头 GT32-4DS-5CF

GT32-4DS-5CF概述

    高速信号屏蔽连接器(GT32F系列)技术手册

    产品简介


    GT32F系列是一种专为汽车应用设计的高速信号屏蔽连接器(直连型)。该系列连接器具有1.5mm间距、两排结构,包含四个接触点。支持高速差分传输,传输速度高达3Gbps每对,符合严格的汽车行业测试标准。该连接器不仅具备优良的电磁干扰防护性能,还能提供可靠的锁扣设计和防松动功能。

    技术参数


    - 接触点数:4个
    - 连接方式:直连型
    - 针间距:1.5mm
    - 工作温度范围:-40°C至+105°C
    - 储存温度范围:-40°C至+105°C
    - 支持的电气特性:
    - 电流:1A
    - 电压:30V AC
    - 差分阻抗:100Ω ± 15%
    - 插入损耗:在1350mm电缆长度下,不超过5dB(相当于3.4Gbps)

    产品特点和优势


    1. 高可靠性:通过全屏蔽设计提高了电磁干扰(EMI)性能,并具备优良的抗噪声能力。
    2. 高速传输:可实现3Gbps的传输速率,满足高速数据传输需求。
    3. 坚固耐用:采用坚固的设计,提供了可靠锁定功能,确保连接稳定。
    4. 兼容性强:与24至28AWG线缆兼容,易于安装和维护。

    应用案例和使用建议


    该连接器广泛应用于汽车工业中的高速数据传输系统,如车载娱乐系统、驾驶辅助系统等。在实际应用中,建议进行详细的环境适应性测试,确保在各种条件下都能正常工作。同时,对于不同线缆规格,应参考适用的工具和规范进行安装。

    兼容性和支持


    - 兼容性:支持24至28AWG线缆,适用于多种线缆规格。
    - 支持:公司代表可提供进一步的信息和支持,确保客户在应用过程中能够获得及时的技术支持和服务。

    常见问题与解决方案


    1. 接触电阻不稳定:检查是否正确安装,确保接触面无污物。
    2. 屏蔽效果不佳:重新包覆铜箔,确保紧密贴合电缆。
    3. 连接器安装困难:根据手册步骤仔细操作,或联系公司技术支持。

    总结和推荐


    GT32F系列连接器以其卓越的电磁干扰防护性能、高速传输能力和坚固耐用的特点,在汽车行业中表现出色。强烈推荐用于需要高性能数据传输的应用场景,特别是那些需要在严苛环境下工作的场合。其优良的兼容性和厂商提供的全面支持使其成为市场的理想选择。

GT32-4DS-5CF参数

参数
触头端接 -
触头镀层厚度 -
类型 Automotive Connectors
线规 -
触头镀层 -
零件状态 在售
包装方式 散装

GT32-4DS-5CF厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

GT32-4DS-5CF数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC GT32-4DS-5CF GT32-4DS-5CF数据手册

GT32-4DS-5CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.8357
3000+ ¥ 1.6187
库存: 100
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 183.57
直接购买
加入购物车
