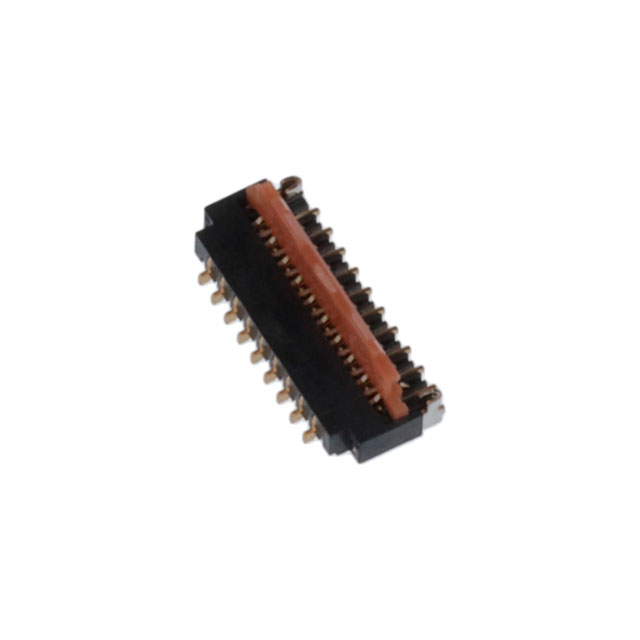

FH26W-19S-0.3SHW(60)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 19pin 黑色 1mm FPC 200mA 金 底部 SMD,P=0.3mm,卧贴 贴片安装
供应商型号: FH26W-19S-0.3SHW(60)
供应商: 云汉优选
标准整包数: 5000
HIROSE ELECTRIC FFC/FPC连接器 FH26W-19S-0.3SHW(60)

FH26W-19S-0.3SHW(60)概述


    产品简介


    FH26系列0.3mm接触间距柔性印刷电路零阻力(ZIF)连接器是一种专为高密度连接设计的小型化FPC连接器。该系列连接器具备超薄设计,仅1.0mm的高度和3.2mm的宽度,能够在紧凑的空间内实现高效的空间利用。FH26系列连接器的主要功能是提供可靠的电气连接,广泛应用于移动设备、消费电子、通讯设备等领域。

    技术参数


    - 接触间距:0.3mm
    - 高度:1.0mm
    - 宽度:3.2mm
    - 厚度:0.2mm
    - 电流容量:0.2A DC(每接触点70%额定电流)
    - 电压等级:30V AC
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +50°C
    - 存储湿度范围:相对湿度最大90%
    - 绝缘电阻:50MΩ 最小
    - 接触电阻:100mΩ 最大
    - 耐焊接热:符合推荐温度曲线
    - 手动焊接:350°C ±10°C 持续5±1秒
    - 震动:频率10Hz至55Hz,单振幅0.75mm,持续10周期,三个方向
    - 冲击:加速度981m/s²,持续6ms,正弦半波形,每个轴上循环3次

    产品特点和优势


    1. 低轮廓设计:0.3mm接触间距,适合超薄应用需求。
    2. 简化安装:双面引脚设计,0.6mm引脚间距,便于装配。
    3. 全封装结构:底部完全封装,防止接触损坏并消除PCB布局限制。
    4. 一键旋转ZIF机制:轻松操作,轻力即可完成配对,有明确的触觉反馈。
    5. 易于FPC插入:金属FPC插入导轨,使插入过程更简单。
    6. 标准FPC兼容性:接受标准0.2mm厚的FPC。
    7. 自动贴装支持:自动贴装包装,兼容机器贴装。
    8. 无卤素材料:所有材料和成分均符合无卤素标准。

    应用案例和使用建议


    FH26系列连接器广泛用于各种移动设备中,如智能手机、平板电脑、可穿戴设备等。为了确保最佳性能和长期稳定性,建议在组装过程中避免施加过多的压力,并注意保持正确的插入角度。此外,在进行振动和冲击测试时,需要按照规定的参数进行验证以确保产品的可靠性。

    兼容性和支持


    FH26系列连接器支持自动贴装,并提供多种包装选项,包括5,000个/卷和500个/卷。制造商还提供了详细的使用说明和技术支持,以帮助用户正确安装和维护连接器。

    常见问题与解决方案


    1. FPC不能完全插入
    - 解决办法:检查FPC的厚度是否符合标准,确认没有变形。适当增加FPC的刚性可以解决此问题。
    2. 连接器接触不良
    - 解决办法:重新插入FPC,确保FPC完全垂直插入并锁定。如果问题仍然存在,请检查连接器是否有物理损伤。
    3. 安装后出现不稳定
    - 解决办法:检查PCB上的焊接质量,确保焊接部位没有虚焊。适当加固PCB板也有助于稳定连接。

    总结和推荐


    FH26系列0.3mm接触间距柔性印刷电路零阻力(ZIF)连接器是一款高性能、高可靠性的FPC连接器。它的超薄设计和便捷的操作使其成为现代电子产品中不可或缺的一部分。考虑到其多功能性和耐用性,我们强烈推荐这款产品给那些寻求高质量连接解决方案的工程师和制造商。

FH26W-19S-0.3SHW(60)参数

参数
端接 焊盘
扁平柔性类型 FPC
连接器/触头类型 底部
额定电流 200mA
板上高度 1mm
触头镀层
间距 300μm
外壳颜色 黑色
针脚数 19pin
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
