JR13WCC-8(72)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 电缆夹, JR-W系列, 铝合金,黄铜,锌合金外壳, 尺寸13, M16 x 0.75螺纹, 用于RM-W 系列防水连接器
供应商型号: 798-JR13WCC872
供应商: Mouser
标准整包数: 1

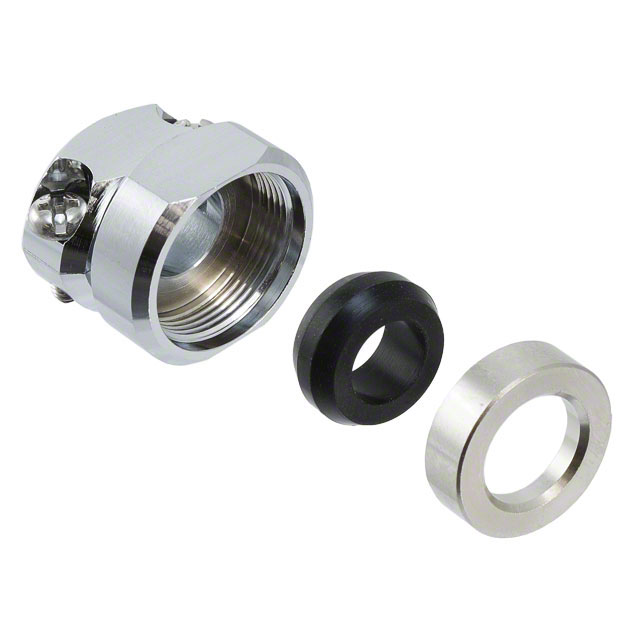

HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR13WCC-8(72)

JR13WCC-8(72)概述

    RM-W 系列防水高密度微型连接器

    产品简介


    RM-W 系列连接器是由 Hirose 开发的一款具有防水功能的小型连接器,适用于对可靠性要求较高的场合。其设计采用了螺纹耦合结构,以提供优异的防水性能。RM-W 系列提供了多种型号和配置选项,适用于不同的应用场景,如汽车、工业控制等领域。

    技术参数


    基本参数
    - 电压等级:AC 600V(两极),DC 840V;其他型号有所不同
    - 电流等级:2、3、4 极为 10A;8、10、12 极为 5A
    - 工作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 防水等级:IP67 和 IP68
    - 振动耐受性:10μs 内无电气中断(频率 10-55 Hz,振幅 0.75 mm)
    - 冲击耐受性:10μs 内无电气中断(加速度 490m/s²)
    物理参数
    - 接触电阻:2mΩ(2、3、4 极);4mΩ(8、10、12 极)
    - 绝缘电阻:最小 1,000MΩ(500V 直流)
    - 耐压性:不同数量极的耐压值不同
    - 耐用性:插拔次数可达 2,000 次

    产品特点和优势


    RM-W 系列连接器具备以下几个显著特点和优势:
    1. 丰富的变体选择:该系列提供多种不同类型的插头和插座,包括直插、低高度直插和右角插头,适合不同的安装需求。
    2. 优秀的防水结构:完全对接后,能够达到 IP67 和 IP68 的防水标准。
    3. 灵活的电缆布局:右角插头可以实现 360 度方向的电缆布线。
    4. 可靠的锁紧机制:通过螺纹连接确保可靠性和防水性能。

    应用案例和使用建议


    应用案例
    RM-W 系列连接器适用于需要高可靠性的应用场合,如汽车制造、工业自动化设备和户外设备等。例如,在汽车行业,RM-W 系列连接器可以用于车身内部和外部的电线连接,保证在恶劣环境下工作的稳定性。
    使用建议
    1. 正确选型:根据具体应用需求选择合适的插头和插座类型。
    2. 安装注意事项:确保连接器的防水密封圈处于正确位置,避免损伤或污染。
    3. 维护保养:定期检查连接器的状态,确保其性能稳定。

    兼容性和支持


    RM-W 系列连接器可与其他同类产品配合使用,以确保系统的一致性和兼容性。厂商提供详细的技术文档和支持服务,包括装配指导和故障排查指南。

    常见问题与解决方案


    1. 防水性能不佳:
    - 解决方案:确保所有密封件正确安装,并按照规定进行装配和维护。
    2. 电气连接不稳定:
    - 解决方案:检查接触点的清洁度和插拔次数,必要时更换新的连接器。

    总结和推荐


    综上所述,RM-W 系列防水高密度微型连接器以其丰富的产品类型、卓越的防水性能和广泛的适用性,成为了市场上一款极具竞争力的产品。对于那些对连接器可靠性要求高的应用场景,推荐使用此系列产品。无论是从技术参数还是使用便利性方面来看,RM-W 都是值得信赖的选择。

JR13WCC-8(72)参数

参数
电缆开口 8mm
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M16x0.75
长*宽*高 17mm(长度)*20mm(高度)
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装

JR13WCC-8(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13WCC-8(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR13WCC-8(72) JR13WCC-8(72)数据手册

JR13WCC-8(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.352 ¥ 129.7636
10+ $ 10.3356 ¥ 93.4493
20+ $ 9.7092 ¥ 87.7857
60+ $ 9.3636 ¥ 84.661
100+ $ 8.9532 ¥ 80.9503
260+ $ 8.001 ¥ 72.3411
500+ $ 7.8435 ¥ 70.917
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 129.76
