FX2-32P-1.27SV(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 32pin Polyphenylene Sulfide (PPS) 500mA 金 中心安装,贴片安装
供应商型号: H10521-ND
供应商: Digi-Key
标准整包数: 1

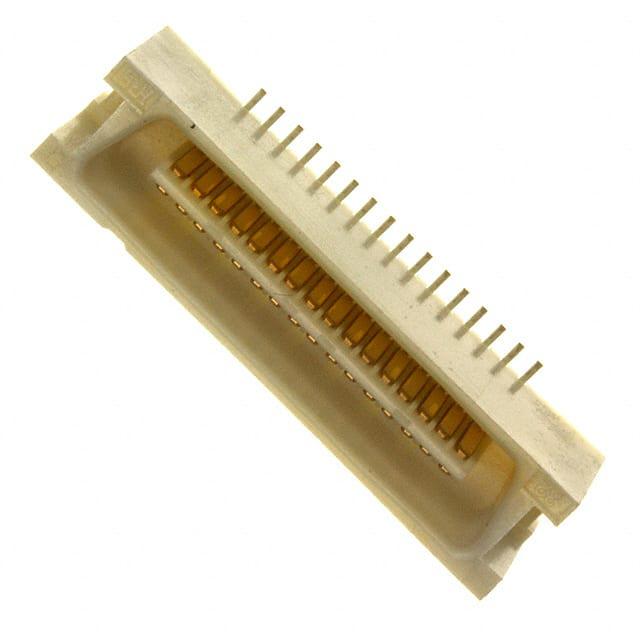

HIROSE ELECTRIC D-Sub 连接器 FX2-32P-1.27SV(71)

FX2-32P-1.27SV(71)概述

    1.27mm Pitch Multi-function Two Piece Connector – FX2 Series

    1. 产品简介


    HIROSE FX2系列的1.27mm间距多功能两件式连接器(1.27mm Pitch Multi-function Two Piece Connector)是一款高性能的电子元器件,适用于多种连接需求。它具有多种类型,可广泛应用于计算机、外围设备、各类机械设备等领域。通过其多样的连接方式和出色的性能,该连接器为系统设计提供了极大的灵活性和便利性。

    2. 技术参数


    该连接器的技术参数如下:
    - 电流规格:最大0.5A
    - 电压规格:125V AC
    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 操作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 绝缘电阻:最小值1000MΩ(测试电压250V DC)
    - 耐压能力:300V AC/1分钟内无闪络或绝缘击穿
    - 接触电阻:最大值45mΩ(测试电流100mA)
    - 振动测试:在各方向上频率10至55Hz,单振幅0.75mm条件下,振动2小时无1μs以上电气中断
    - 稳态湿度测试:接触电阻最大值55mΩ,绝缘电阻最小值100MΩ(温度40°C,湿度90%至95%,持续96小时)
    - 温度循环测试:接触电阻最大值55mΩ,绝缘电阻最小值100MΩ(在-85°C至15-35°C之间循环5次)
    - 耐用性(插拔):接触电阻最大值55mΩ,经过500次插拔后保持稳定
    - 焊接热抗性:组件不发生影响性能的变形(波峰焊260°C,10秒;手动焊360°C,5秒)

    3. 产品特点和优势


    - 多功能连接:可通过不同的连接类型实现多种连接,满足多样化的应用场景。
    - 易于操作:独特的点击感觉使电缆和连接器易于插入或拔出。
    - 堆叠连接:支持高度可调的堆叠连接,满足不同的板间距离需求。
    - 误插入防护机制:设计防止误插入,确保可靠的连接。
    - 高强度连接:SMT型提供金属片以增强焊接强度,并能通过螺丝固定。
    - 防焊渣设计:垂直类型可完全防焊渣,确保清洁无尘。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于计算机及外设、工业控制设备等。例如,在自动化控制系统中,连接多个传感器信号传输时,该连接器可以提供可靠的电连接。
    - 使用建议:在选择电缆时,建议选用 AWG#28扁平电缆,确保与连接器的良好匹配。在安装过程中,注意正确选择清洁类型和非清洁类型,确保连接可靠性和清洁性。

    5. 兼容性和支持


    - 兼容性:FX2系列连接器具有良好的兼容性,可与其他标准电子元件或设备配套使用。
    - 支持服务:厂商提供详细的技术文档和全面的支持服务,帮助用户进行安装和维护。

    6. 常见问题与解决方案


    - 问题1:连接器安装不稳定,导致接触不良。
    - 解决办法:检查是否选择了正确的连接器类型和电缆,确保按照正确的步骤进行安装。
    - 问题2:电缆无法正确插入连接器。
    - 解决办法:确认电缆和连接器是否正确对齐,尝试轻微调整插入角度。
    - 问题3:连接器在高湿度环境下出现腐蚀现象。
    - 解决办法:在安装时选择清洁类型,或者采取适当的防潮措施,确保长期使用可靠性。

    7. 总结和推荐


    综上所述,HIROSE FX2系列的1.27mm间距多功能两件式连接器凭借其灵活多变的连接方式、优秀的电气性能和稳固的设计,在众多应用场景中表现出色。强烈推荐使用这款连接器,无论是对于工业设备还是消费电子产品,它都能提供可靠且高效的连接解决方案。

FX2-32P-1.27SV(71)参数

参数
外壳材料 Polyphenylene Sulfide (PPS)
针脚数 32pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
安装方式 中心安装,贴片安装
零件状态 在售
包装方式 托盘

FX2-32P-1.27SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2-32P-1.27SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2-32P-1.27SV(71) FX2-32P-1.27SV(71)数据手册

FX2-32P-1.27SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6548 ¥ 39.3331
10+ $ 3.9582 ¥ 33.4468
25+ $ 3.573 ¥ 29.9017
50+ $ 3.402 ¥ 28.4709
100+ $ 3.2396 ¥ 27.1114
250+ $ 3.0368 ¥ 25.4142
500+ $ 2.8919 ¥ 24.2015
1000+ $ 2.7539 ¥ 23.047
2500+ $ 2.5817 ¥ 21.6057
库存: 473
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.33
直接购买
加入购物车
