首页  >  产品百科  >  DF62-22SCFA

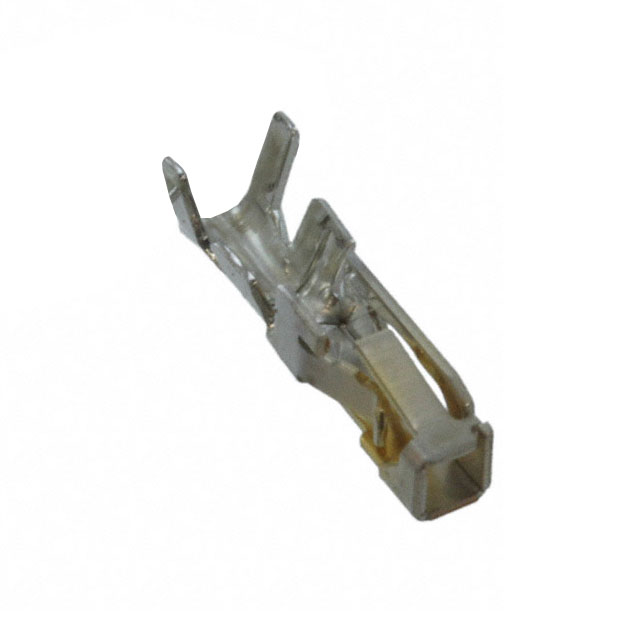

DF62-22SCFA

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Hirose 镀金压接端子 母端子, DF62系列, 最大0.3mm²
供应商型号: 26M-DF62-22SCFA
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 触头 DF62-22SCFA

DF62-22SCFA概述

    DF62/DF62W 系列产品技术手册

    产品简介


    DF62/DF62W 系列是一款适用于狭小空间的电线对电线连接器,具有 2 × 2.2mm 的间距。这些连接器设计用于小型化和紧凑化的设计需求,在各种电子设备中广泛应用,如通信设备、工业控制设备、医疗设备和消费电子产品等。

    技术参数


    以下是 DF62/DF62W 系列的主要技术规格和性能参数:
    - 额定电流:
    - DF62:22 AWG(4A),24 AWG(2A),26-30 AWG(1A)
    - DF62W:20 AWG(5A),22 AWG(4A),24 AWG(3.5A),26 AWG(3A)
    - 工作温度范围:
    - DF62:-35℃ 到 +105℃
    - DF62W:-40℃ 到 +105℃
    - 额定电压:
    - AC/DC 250V
    - 绝缘电阻:最小 1,000MΩ (500V DC 测量)
    - 耐压:650V AC 一分钟内无击穿或闪络
    - 接触电阻:最大 30mΩ (100mA DC 测量)
    - 振动和冲击测试:无电气中断 1μs 或更长时间
    - 防潮性能:绝缘电阻最小 1,000MΩ (40±2℃,湿度 90%到95%,96小时)

    产品特点和优势


    1. 紧凑设计:采用 2 × 2.2mm 网格布局,使得连接器体积更小,适用于狭小空间。
    2. 安全锁机制:锁紧时会发出清晰的触觉点击声,防止不完全对接和断开。
    3. 可靠接触:双点接触设计确保连接可靠性。
    4. 耐用性:独特的结构保护接头区域,防止弯折和变形。
    5. 多种型号:提供不同数量的接点选项和不同类型的接口,方便选择。
    6. 兼容性:现有产品适用的夹具可以适应新系列的产品。
    7. 防水性能:DF62W 型号具备 IP67 防水等级。

    应用案例和使用建议


    这些连接器非常适合需要高密度布线的应用场合,如工业自动化设备、医疗器械、智能家居等。使用时,建议根据具体应用场景选择合适的型号和规格,并确保使用符合标准的电线。

    兼容性和支持


    - 兼容性:DF62 和 DF62W 型号之间不兼容。
    - 支持:用户可以通过联系制造商获取技术支持和售后服务。

    常见问题与解决方案


    - 问题一:电线插入困难。
    - 解决方法:使用适当规格的电线并确保电线符合 Hirose 规范。

    - 问题二:接触不良。
    - 解决方法:检查接头是否安装到位并清洁接点。

    总结和推荐


    DF62/DF62W 系列连接器凭借其紧凑设计、安全锁机制、可靠的接触和广泛的型号选择,成为市场上的热门选择。特别是防水版本 DF62W 更适合需要在恶劣环境中工作的场合。强烈推荐此系列产品用于需要高可靠性和紧凑设计的应用场景。

DF62-22SCFA参数

参数
类型 Connector Headers and PCB Receptacles
线规 22 AWG
触头镀层
触头端接 压接
触头镀层厚度 203nm
长*宽*高 11.15mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

DF62-22SCFA厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF62-22SCFA数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC DF62-22SCFA DF62-22SCFA数据手册

DF62-22SCFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
