FH35C-21S-0.3SHW(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 21pin 灰色 880μm FPC 200mA 金 底部 贴片安装 7.9mm(长度)*3.35mm(高度)
供应商型号: FH35C-21S-0.3SHW(50)
供应商: 云汉优选
标准整包数: 1

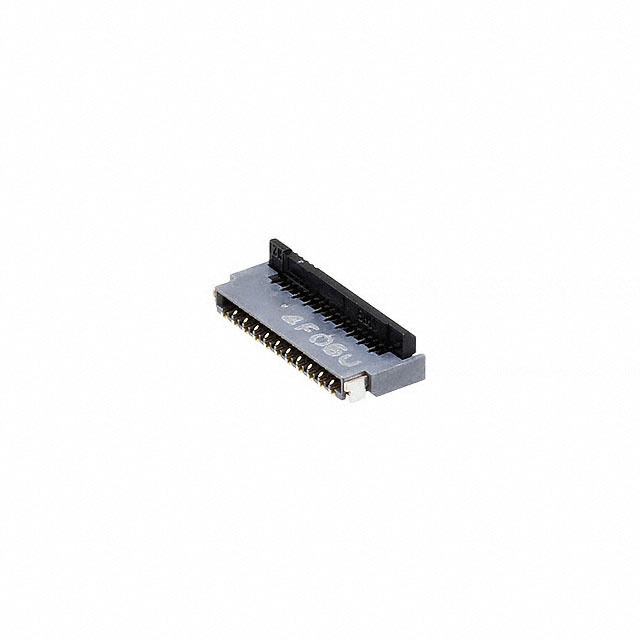

HIROSE ELECTRIC FFC/FPC连接器 FH35C-21S-0.3SHW(50)

FH35C-21S-0.3SHW(50)概述


    产品简介


    本电子元器件为FH35C系列的高速FPC连接器,适用于各种电缆连接和信号传输场合。主要功能包括高可靠性连接、紧凑设计以及广泛的温度适应范围。FH35C系列连接器广泛应用于消费电子、汽车电子、工业自动化以及医疗设备等领域,以确保信号传输的稳定性和可靠性。

    技术参数


    - 额定电压: 30V AC/DC
    - 工作温度范围: -55°C 至 +105°C
    - 存储温度范围: -10°C 至 +50°C(打包条件下)
    - 最大电流: 0.2A
    - 适用电缆: t = 0.2 ± 0.03mm,金镀层
    - 绝缘电阻: 50MΩ(100V DC)
    - 接触电阻: ≤100mΩ(AC 20mV,1KHz,1mA)

    产品特点和优势


    1. 高可靠性: 经过严格测试,如振动测试、冲击测试和温度循环测试,确保在极端环境下依然保持良好的连接性能。
    2. 广泛的温度适应范围: 能够在-55°C至+105°C的极端温度范围内正常工作,适合各种恶劣环境。
    3. 快速插拔设计: 支持10次插拔循环,适用于频繁插拔的应用场景。
    4. 盐雾和腐蚀防护: 经过盐雾试验和硫化物气体暴露测试,确保在恶劣环境中不生锈和腐蚀。
    5. 金镀层: 金镀层提供更好的导电性和耐久性,延长产品使用寿命。

    应用案例和使用建议


    - 消费电子产品: 适用于手机、平板电脑等便携式设备,保证信号传输稳定。
    - 汽车电子: 在车载信息娱乐系统和仪表盘中使用,确保信号传输的可靠性和稳定性。
    - 工业自动化: 在机器视觉和自动化控制系统中作为信号传输接口,提高生产效率。
    - 医疗设备: 在手术机器人和医疗监测设备中使用,确保设备运行的可靠性。
    使用建议:
    - 垂直方向力处理: 确保在垂直方向预测到力时固定FPC。
    - 安装与插入顺序: 不要在FPC插入前关闭操作装置,否则可能导致FPC插入力增大。
    - 定期检查: 定期检查连接器的接触点,确保没有松动或损坏,以维持信号传输的稳定性。

    兼容性和支持


    FH35C系列连接器支持广泛的电缆规格,兼容多种应用设备。厂商提供了详尽的技术文档和用户手册,并且有专业的技术支持团队可以随时解答用户的问题,帮助用户解决使用过程中遇到的难题。

    常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决方案: 检查接触点是否有灰尘或氧化物,清洁后重新插入FPC。
    - 问题2: 插入力过大。
    - 解决方案: 确认垂直方向力的处理是否正确,必要时增加固定装置。
    - 问题3: 长时间使用后接触电阻增大。
    - 解决方案: 定期检查并更换连接器,以确保长期稳定的信号传输。

    总结和推荐


    FH35C系列连接器以其高可靠性、广泛的温度适应性和耐用性,在众多应用领域中表现出色。尤其在汽车电子和工业自动化等领域具有显著的优势。我们强烈推荐这款产品用于需要高性能和高可靠性的应用场景。

FH35C-21S-0.3SHW(50)参数

参数
针脚数 21pin
扁平柔性类型 FPC
额定电流 200mA
外壳颜色 灰色
触头镀层
端接 焊盘
连接器/触头类型 底部
板上高度 880μm
间距 300μm
长*宽*高 7.9mm(长度)*3.35mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH35C-21S-0.3SHW(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH35C-21S-0.3SHW(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH35C-21S-0.3SHW(50) FH35C-21S-0.3SHW(50)数据手册

FH35C-21S-0.3SHW(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
