首页  >  产品百科  >  JR25WCCA-10(71)

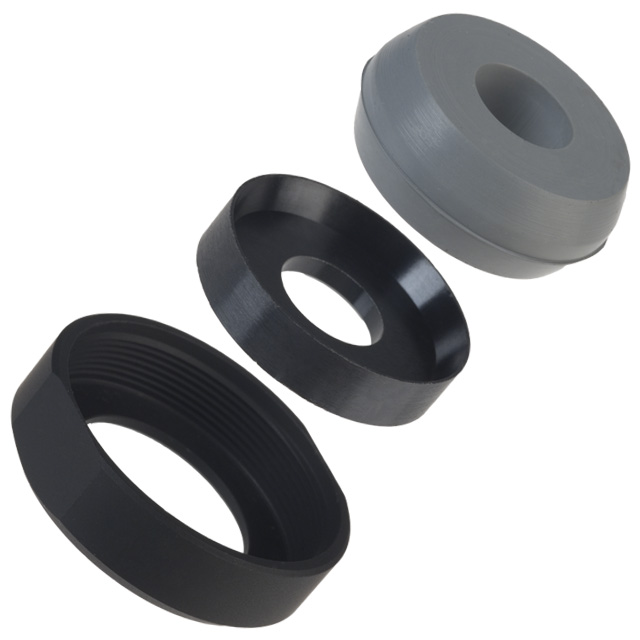

JR25WCCA-10(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC
产品描述: 25mm 黑色 Strain Relief 夹子安装,螺纹安装
供应商型号: CSJ-ST17988965
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器-配件 JR25WCCA-10(71)

JR25WCCA-10(71)概述

    JR-W系列防水圆形连接器

    产品简介


    JR-W系列是HIROSE公司推出的一款防水型圆形连接器,广泛应用于需要高可靠性及耐用性的环境中。它采用IP67和IP68防护等级,确保在恶劣环境下正常工作。这款连接器具有多种壳体尺寸和接触点数量配置,以适应不同应用场景的需求。此外,JR-W系列在腐蚀抵抗方面表现出色,适用于各种环境条件,特别是在对可靠性要求极高的场合如汽车行业,它能够满足严苛的应用需求。

    技术参数


    - 电流额定值
    - 壳体尺寸13: 3个接触点时为10A,5个接触点时为5A。
    - 壳体尺寸16: 7个接触点时为10A,10个接触点时为5A。
    - 壳体尺寸21: 10个接触点时为10A,16个接触点时为5A。
    - 壳体尺寸25: 4个接触点时为30A,16个接触点时为10A,24个接触点时为5A。
    - 电压额定值
    - 壳体尺寸13和16: 所有型号均为100V交流电,140V直流电。
    - 壳体尺寸25: 4个接触点时为300V交流电,420V直流电;16个和24个接触点时为100V交流电,140V直流电。
    - 操作温度范围: -25°C至+85°C。
    - 储存温度范围: -10°C至+60°C。

    产品特点和优势


    - 防水性能: JR-W系列具备IP67和IP68防护等级,在完全连接状态下,可承受1米水深30分钟或2米水深14天的浸水。
    - 耐腐蚀: 连接器外壳采用镀层处理,提高了抗腐蚀能力,使其能够在各种环境下可靠工作。
    - 高可靠性: 在高振动和冲击条件下依然保持良好的电气连续性,具有优良的温度循环和湿气阻抗性能。

    应用案例和使用建议


    - 应用实例: JR-W系列广泛应用于汽车、工业自动化、户外设备等领域。例如,它们常用于汽车电路系统中的连接,确保在恶劣环境下的稳定性和可靠性。
    - 使用建议: 在使用过程中,务必确保电源关闭后再进行插拔操作,同时检查耦合位置是否完全到位。对于电缆的选择和安装也需严格按照技术手册进行,确保正确的扭矩设置,以防止电缆松动或损坏。

    兼容性和支持


    - 兼容性: JR-W系列支持多种电缆直径,适用于不同型号的外壳和电缆,提供良好的通用性和兼容性。
    - 技术支持: HIROSE公司提供了详细的技术手册和支持服务,确保用户能够正确安装和使用这些连接器。如果在应用中需要更高水平的可靠性,建议直接联系HIROSE公司代表获取更多信息。

    常见问题与解决方案


    - 问题1: 如何保证连接器的密封性?
    - 解决方案: 确保使用指定的防水垫圈,并按照技术手册中的安装步骤进行操作。

    - 问题2: 电缆安装后出现不稳定现象。
    - 解决方案: 检查扭矩设置是否符合技术手册的要求,必要时重新调整。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水和耐腐蚀性能,在多个行业领域中展现了强大的应用潜力。其优越的技术规格和可靠性使其成为高性能电子设备的理想选择。因此,我们强烈推荐在对连接器性能有较高要求的应用中选用JR-W系列连接器。同时,HIROSE公司提供的详尽支持和服务也值得信赖。

JR25WCCA-10(71)参数

参数
颜色 黑色
材料 -
配件类型 Strain Relief
外壳尺寸 - 插件 25mm
安装方式 夹子安装,螺纹安装
零件状态 在售
包装方式 袋装

JR25WCCA-10(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WCCA-10(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR25WCCA-10(71) JR25WCCA-10(71)数据手册

JR25WCCA-10(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.003 ¥ 25.4354
库存: 18
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.43
直接购买
加入购物车
