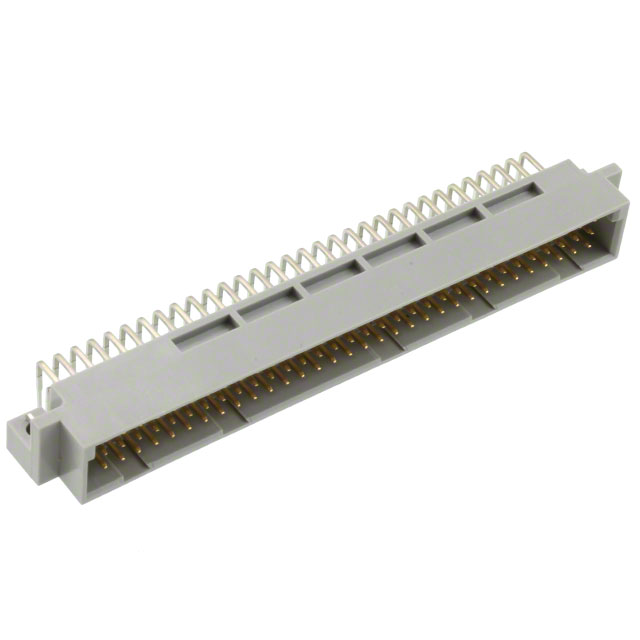

PCN10EA-96P-2.54DS(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 96 POS 2.54mm Solder RA Thru-Hole Tray
供应商型号: 798-PCN10EA96P254DS2
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10EA-96P-2.54DS(72)

PCN10EA-96P-2.54DS(72)概述


    产品简介


    PCN10系列是由Hirose Electric Co., Ltd.制造的符合DIN标准的连接器产品,适用于广泛的工业应用。这些连接器具备多个位置变化,设计用于满足不同应用场景的需求。PCN10系列提供多种型号,包括直角型和水平型等多种接口形式,广泛应用于计算机、控制设备、开关和测量装置等领域。

    技术参数


    - 绝缘电阻:最小值为10^6 MΩ(在100V直流电压下测量)
    - 耐压性:交流电压1000V(1分钟),插针和插口类型为650V(交流电压)
    - 接触电阻:最大值为20mΩ(电流0.1A时)
    - 振动耐受性:频率10Hz到55Hz,单振幅0.75mm,每个方向持续2小时,无10μs电气中断
    - 湿度(稳定状态):绝缘电阻最小值为10^6 MΩ(温度40±2℃,湿度90%-95%,连续96小时)
    - 温度循环:-65℃至15℃至35℃至125℃之间循环5次,无损伤、裂纹或部件松动
    - 配合耐久性:接触电阻最大值为20mΩ,可配合500次
    - 焊接热稳定性:在350℃下手动焊接3秒内无组件变形影响性能
    - 工作温度范围:-55℃至+85℃
    - 额定电压:300V AC
    - 存储温度范围:-10℃至+60℃
    - 存储湿度范围:40%至70%

    产品特点和优势


    1. 符合标准:PCN10系列严格遵守DIN标准和IEC603-2标准,确保了高度的可靠性。
    2. 多位置选择:提供14种不同的位置变化,涵盖了16到144个触点的选择,适应多样化的应用需求。
    3. 双面双点接触设计:这种设计提供了可靠的接触效果,保证了信号传输的稳定性。
    4. 广泛的应用范围:不仅适合传统的控制设备和计算机领域,还适用于多种类型的开关和测量设备。
    5. 堆叠高度变化:PCN10H系列具有5种堆叠高度变化,便于在紧凑的空间内灵活布局。

    应用案例和使用建议


    - 计算系统:PCN10系列可应用于服务器和工作站内部布线,确保高效的数据传输和信号完整性。
    - 控制设备:用于工业控制系统,例如工厂自动化系统中的接线连接,确保高可靠性和长寿命。
    - 测量仪器:在精密仪器和测试设备中,能够承受高温和湿度环境,确保稳定的测量结果。

    使用建议:在进行安装和使用时,确保连接器的接口匹配正确,避免过度震动或湿度影响,定期检查连接状态以保持良好的性能。

    兼容性和支持


    - 兼容性:PCN10系列的产品与其他同类DIN标准的设备兼容,可以在现有系统中轻松集成。
    - 支持:Hirose Electric提供了详尽的技术文档和支持服务,包括安装指南、维修手册和在线支持平台,以便用户快速解决问题。

    常见问题与解决方案


    - Q: 如何处理接触不良的问题?
    - A: 确保插头和插座完全对齐,没有机械损坏。检查连接器的接触表面是否有污垢或氧化物,并清洁干净。
    - Q: 如何应对环境因素的影响?
    - A: 在潮湿或高温环境中,要确保正确的绝缘措施,如使用防潮袋包装产品,存放在干燥通风的地方。
    - Q: 如何确定连接器是否适合特定的应用?
    - A: 需要根据应用的具体要求来选择合适的位置数和类型,参考手册中的应用指南或咨询Hirose的技术支持团队。

    总结和推荐


    总体来说,PCN10系列连接器以其高度的标准合规性和广泛应用能力,在市场上表现出色。其可靠性高,能够在各种苛刻环境下长期稳定运行,是工业应用的理想选择。强烈推荐使用此系列产品,特别是在需要高性能和可靠性保障的应用场景中。

PCN10EA-96P-2.54DS(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10EA-96P-2.54DS(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10EA-96P-2.54DS(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10EA-96P-2.54DS(72) PCN10EA-96P-2.54DS(72)数据手册

PCN10EA-96P-2.54DS(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.972 ¥ 109.6134
10+ $ 9.1908 ¥ 77.6623
24+ $ 8.6292 ¥ 72.9167
48+ $ 8.1108 ¥ 68.5363
120+ $ 7.4844 ¥ 63.2432
264+ $ 7.014 ¥ 59.2683
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.61
