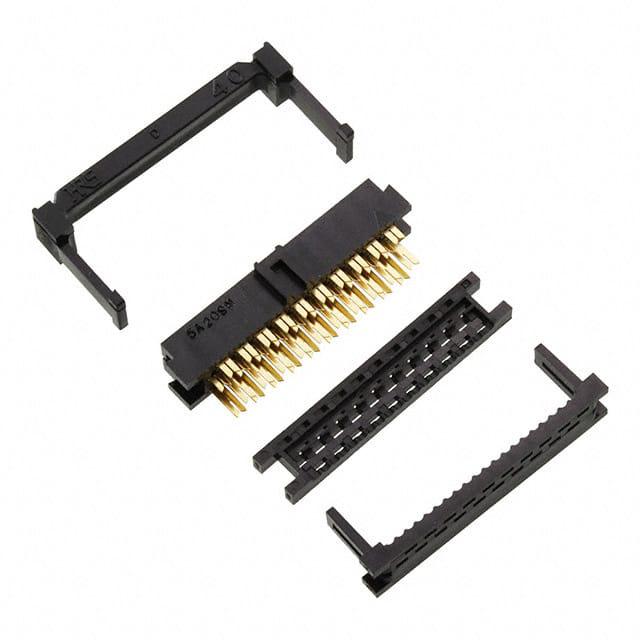

HIF6-40D-1.27R(20)

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Receptacle 1.27mm 2 40pin 金 黑色 IDC 导线安装,自由悬挂,通孔安装 31.25mm(长度)*7.2mm(高度)
供应商型号: HIF6-40D-1.27R(20)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF6-40D-1.27R(20)

HIF6-40D-1.27R(20)概述

    HIF6 系列 1.27mm 针对位连接器技术手册

    产品简介


    HIF6 系列是一款具有 1.27mm 节距的两种结构连接器,提供板到板连接和绝缘位移连接两种方式。该系列连接器可应用于广泛的电子产品,尤其适用于需要高可靠性的场合。本手册详细介绍了 HIF6 系列的特点、技术参数、应用案例及其支持信息。

    技术参数


    HIF6 系列的主要技术参数如下:
    - 额定电流: 0.5A
    - 额定电压: 125V AC
    - 操作温度范围: -55°C 到 +85°C(注意 1)
    - 储存温度范围: -10°C 到 +60°C(注意 2)
    - 额定湿度范围: 操作时为 40% 到 80%,存储时为 40% 到 70%
    - 绝缘电阻: ≥ 1000MΩ
    - 耐压测试: 在 250V DC 或 300V AC 下保持 1 分钟无闪络和击穿现象
    - 接触电阻: ≤ 30mΩ
    - 振动测试: 在 10Hz 至 55Hz 的单振幅 0.75mm 下振动 2 小时
    - 湿热测试: 在 40°C 和 90% 至 95% 的湿度条件下持续 96 小时
    - 耐焊热性: 可承受 260°C 的焊浴 10 秒或手动焊接 360°C 5 秒

    产品特点和优势


    1. 多变型式: 支持多种连接方法,如板到板和绝缘位移连接。
    2. 广泛适用性: 多种型号可以相互组合,因为它们使用 1.27mm 节距的扁平电缆。
    3. 防误插设计: 通过防误插入导轨防止错误插入。
    4. 材料和表面处理: 绝缘材料采用 PBT,插座接触采用铜合金,针座接触采用黄铜,并进行选择性镀金。

    应用案例和使用建议


    HIF6 系列广泛应用于工业控制、通信设备和医疗设备等领域。根据手册中的描述,该系列连接器非常适合需要高可靠性的紧凑型电路连接。建议在具体应用中结合产品手册提供的尺寸和安装指南,确保正确安装以获得最佳性能。

    兼容性和支持


    HIF6 系列连接器可与同系列的其他型号以及特定类型的电缆(如 UL2651 28 AWG 扁平电缆)配合使用。制造商提供了详尽的技术支持和售后服务,以确保客户能够正确使用和维护这些产品。

    常见问题与解决方案


    - 问题: 插头和插座之间存在接触电阻过高。
    - 解决方案: 检查插头和插座是否清洁,重新插拔连接器,必要时请更换连接器。
    - 问题: 连接器在高温环境下出现故障。
    - 解决方案: 确保连接器在规定的温度范围内使用,并遵循手册中的操作指导。

    总结和推荐


    HIF6 系列连接器凭借其广泛的适用性、可靠的性能和耐用的设计,在众多电子设备中表现出色。它不仅适用于工业应用,还适合在医疗设备、通信设备等领域中使用。我们强烈推荐此系列连接器给那些寻求高品质、高可靠性的产品需求者。
    本文基于 HIF6 系列连接器的技术手册编写,完整展示了该产品的关键特性和使用指导。希望以上内容能帮助您更好地了解和使用 HIF6 系列连接器。

HIF6-40D-1.27R(20)参数

参数
电缆端接 IDC
间距 1.27mm
针脚数 40pin
触头镀层厚度 -
类型 Receptacle
颜色 黑色
触头镀层
线规 28 AWG
排数 2
长*宽*高 31.25mm(长度)*7.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

HIF6-40D-1.27R(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6-40D-1.27R(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF6-40D-1.27R(20) HIF6-40D-1.27R(20)数据手册

HIF6-40D-1.27R(20)封装设计

查看详情并下载
Symbol
Footprint
3D Model
