H2.4-AT(0)-PJ

产品分类: RF衰减器
厂牌: HIROSE ELECTRIC
产品描述: 0dB 1W 0MHz 50GHz 50Ω 导线安装,通孔安装
供应商型号: 4133170
供应商: element14
标准整包数: 1

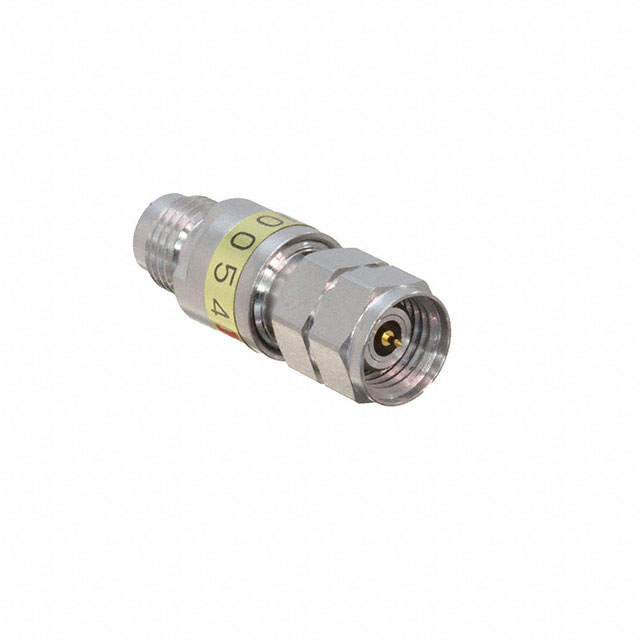

HIROSE ELECTRIC RF衰减器 H2.4-AT(0)-PJ

H2.4-AT(0)-PJ概述

    高频2.4mm同轴连接器技术手册

    产品简介


    本产品是一款适用于频率测试测量的2.4mm同轴连接器。它符合MIL-STD-348B标准,并支持高达50GHz的工作频率。该系列产品包括直插式接头(H2.4-P-SS085)、插头-插座(H2.4-AT()-PJ)、垂直安装插座(H2.4-R-SR2-1)和末端安装插座(H2.4-LR-SR2)。这些连接器广泛应用于数据传输测量、无线电通信设备、测量仪器、RF模块、无线电功率放大器、高速路由器和高速开关等领域。

    技术参数


    - 频率范围:0至50GHz
    - 阻抗匹配:50Ω
    - 操作温度范围:-55°C 至 +105°C(相对湿度95%以下)
    - 存储温度范围:-55°C 至 +50°C(相对湿度95%以下)
    - 接触电阻:
    - 中心:不大于4mΩ
    - 外部:不大于2mΩ(100mA或以下)
    - 绝缘电阻:
    - 不小于1,500MΩ(H2.4-P-SS085)
    - 不小于5,000MΩ(H2.4-R-SR2-1)(500V直流电)
    - 耐压能力:无闪络或击穿(500V交流电,持续1分钟)
    - 电压驻波比(V.S.W.R.):
    - H2.4-P-SS085:0至40GHz内不大于1.35,40GHz至50GHz内不大于1.45
    - H2.4-R-SR2-1:0至26.5GHz内不大于1.35,26.5GHz至40GHz内不大于1.4,40GHz至50GHz内不大于1.4
    - H2.4-LR-SR2:0至40GHz内不大于1.3,40GHz至50GHz内不大于1.4

    产品特点和优势


    - 高可靠性:遵循MIL-STD-348B标准,提供出色的高频性能和一致的安装质量。
    - 可重复使用:无需焊接,简化了安装过程。
    - 柔韧性:支持柔性PCB厚度,适用0.085英寸柔性电缆。
    - 环保:RoHS2认证,环保合规。
    - 多用途应用:适用于多种高频设备和系统,具有广泛的市场竞争力。

    应用案例和使用建议


    - 数据传输测量:用于高速数据传输系统的测试和验证,确保信号质量和稳定性。
    - 无线电通信设备:在无线通信系统中实现高效的信号传输。
    - RF模块和功率放大器:提高射频模块和功率放大器的性能和可靠性。

    使用建议:
    - 在使用过程中,特别注意保持连接器清洁,避免尘埃和污垢影响信号传输质量。
    - 确保连接器正确接地,以减少干扰和噪声。
    - 在高频应用中,定期检查连接器的接触电阻,确保良好的电气连接。

    兼容性和支持


    - 兼容性:2.4mm系列连接器与其他设备兼容,特别是在需要高可靠性的汽车应用中,建议联系公司代表获取更多信息。
    - 支持:HIROSE公司提供全面的技术支持和售后服务,确保用户能够充分利用产品的优势。

    常见问题与解决方案


    - 问题1:连接器在高湿度环境下绝缘电阻降低。
    - 解决方案:定期检查连接器的密封状态,必要时更换密封圈。
    - 问题2:连接器在振动环境中出现信号中断。
    - 解决方案:增加额外的固定措施,确保连接器在高振动环境下的稳定。
    - 问题3:接触电阻过高导致信号损耗增加。
    - 解决方案:重新安装连接器,确保良好的机械连接。

    总结和推荐


    综上所述,2.4mm同轴连接器以其卓越的高频性能、可重复使用性和广泛的应用范围,在多个领域展现出显著的优势。无论是数据传输测量还是无线电通信设备,这款连接器都是理想的选择。强烈推荐在高频设备和系统中使用此产品,以提升整体性能和可靠性。

H2.4-AT(0)-PJ参数

参数
额定功率 1W
典型衰减 0dB
衰减容差 -
最大工作频率 50GHz
最小工作频率 0MHz
阻抗 50Ω
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 托盘

H2.4-AT(0)-PJ厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

H2.4-AT(0)-PJ数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC RF衰减器 HIROSE ELECTRIC H2.4-AT(0)-PJ H2.4-AT(0)-PJ数据手册

H2.4-AT(0)-PJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
