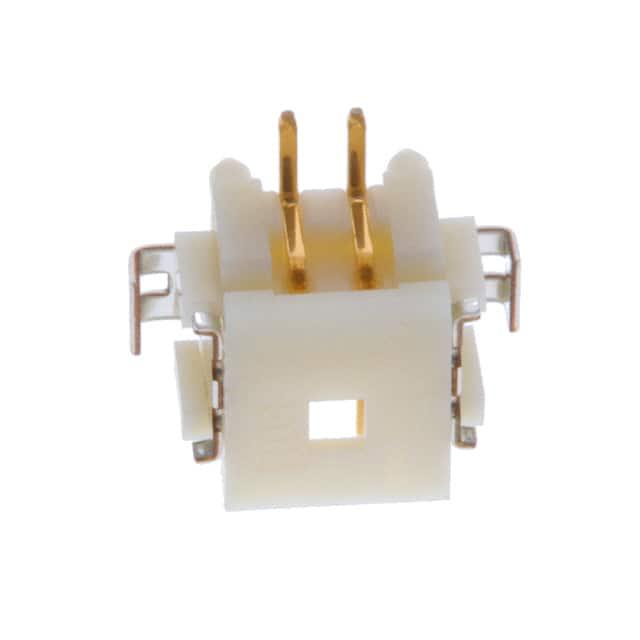

DF13-2P-1.25H(76)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 2pin 1A 203nm 金 米黄色 贴片安装
供应商型号: AV-A-HISDF132P125H76
供应商: Avnet
标准整包数: 67
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-2P-1.25H(76)

DF13-2P-1.25H(76)概述

    高品质电子元器件技术手册解读:1.25mm Pitch Miniature Crimping Connector

    产品简介


    DF13系列 1.25mm Pitch微型压接连接器(UL认证)是一种专为高效紧凑型设计的电子元器件,适用于多种消费类电子设备和工业领域。该连接器提供直角型和直线型两种结构,具有极小的高度设计,分别实现5.3mm(直角型)和5.8mm(直线型)的安装高度。产品主要应用于便携式计算机、移动终端设备、办公自动化设备以及其他消费类电子产品中,如摄像机。

    技术参数


    以下是DF13系列的技术规格概览:
    - 额定工作温度范围:-35°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 湿度范围:20%-80%(工作),40%-70%(存储)
    - 电流额定值:1A/针
    - 电压额定值:150V AC/DC
    - 绝缘电阻:≥500MΩ @ 100V DC
    - 耐压测试:500V AC/1分钟无闪络或击穿现象
    - 接触电阻:≤30mΩ
    其他关键参数还包括:振动测试(频率10-55Hz,振幅0.75mm,持续2小时)、96小时高湿试验、温度循环测试(-55°C至+85°C,共5个周期)以及焊接热抗性测试。

    产品特点和优势


    1. 超小型化设计:通过低矮的设计(直角型仅3.6mm高),显著节省空间。
    2. 高密度布局:双排型号最多可容纳40个接触点,比单排型号高出30%的布线密度。
    3. 自动装配兼容性:具备吸盘区域以适应自动贴装机,包装形式支持带卷和管状封装。
    4. 可靠性与防护:设计有防误插入结构并采用金属加固件防止焊接脱落。
    5. 安全认证:符合UL认证标准,满足国际标准要求。

    应用案例和使用建议


    DF13系列连接器广泛用于便携式设备如笔记本电脑、智能手机及小型商务设备。具体应用包括视频监控系统中复杂信号传输、电路板之间的信号连接等。使用建议如下:
    - 在焊接过程中确保温度不超过250°C,并遵循推荐的焊接曲线。
    - 保持电路板表面平整度(最大0.03mm),避免因过度弯曲导致性能下降。
    - 建议使用0.15至0.2mm厚度的焊锡网印刷来提高组装效率。

    兼容性和支持


    DF13系列连接器支持多种不同的安装方式,包括直插式、贴片式以及直角贴片式,且与不同类型的自动装配机兼容。制造商HIROSE Electric还提供详尽的技术文档和培训服务,帮助客户解决技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触部分是否完全插入并确认焊接质量。 |
    | 过热损坏 | 调整焊接参数,确保不超过250°C。 |
    | 插拔力异常 | 确保未超出设计规定的插入/拔出力限制。 |

    总结和推荐


    DF13系列连接器凭借其创新的小型化设计、卓越的性能表现和高可靠性,在多个行业中表现出色。无论是用于轻薄便携设备还是工业控制领域,该产品都能提供稳定的信号连接。建议在需要高效集成和可靠性能的应用场景中优先选用此款连接器。
    综合来看,这款产品是目前市场上极具竞争力的选择之一,非常适合寻求高效、耐用和符合严格行业标准的工程师和设计师。如果您正在寻找一款既能提升设备效能又能降低开发成本的产品,那么DF13系列无疑是您的理想之选。

DF13-2P-1.25H(76)参数

参数
触头镀层 - 配接
防护等级 -
额定电流 1A
类型 Detent Lock,Header
针脚数 2pin
触头镀层厚度 - 配接 203nm
排数 1
颜色 米黄色
间距-配接 1.25mm
安装方式 贴片安装
零件状态 最后售卖
包装方式 管装

DF13-2P-1.25H(76)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-2P-1.25H(76)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-2P-1.25H(76) DF13-2P-1.25H(76)数据手册

DF13-2P-1.25H(76)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
134+ $ 1.2873 ¥ 11.3927
库存: 134
起订量: 134 增量: 67
交货地:
最小起订量为:134
合计: ¥ 1526.62
直接购买
加入购物车
