DF1EG-5P-2.5DSA(05)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 2.5mm 1 5pin 3A 1μm 锡 通孔安装
供应商型号: DF1EG-5P-2.5DSA(05)
供应商: 国内现货
标准整包数: 1

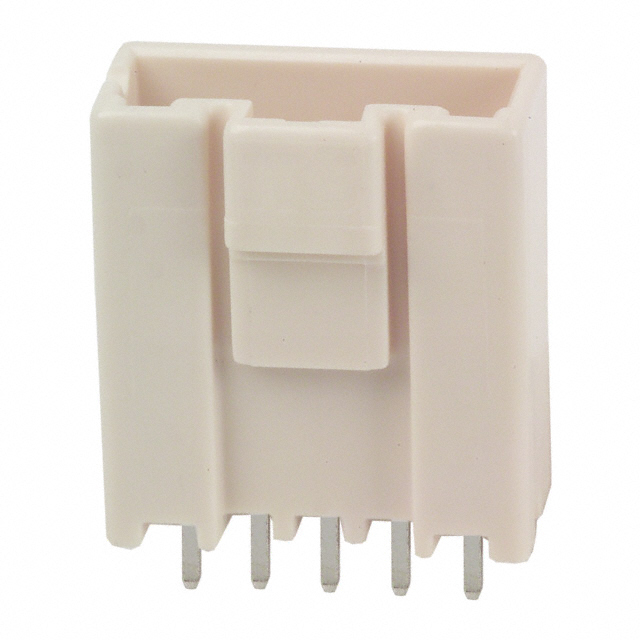

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1EG-5P-2.5DSA(05)

DF1EG-5P-2.5DSA(05)概述

    DF1E系列2.5mm间距锁紧连接器技术手册

    产品简介


    DF1E系列2.5mm间距锁紧连接器是一种适用于多种电气应用的全锁定型连接器,特别适合办公机械、工业设备、消费电子设备等场合。此连接器具有全锁定功能,能够有效防止意外外部冲击导致的脱离,确保连接稳定可靠。

    技术参数


    - 额定电流:
    - AWG#20至AWG#24:3A
    - AWG#26:2A
    - AWG#28:1A
    - AWG#30:0.5A
    - 额定电压:250VAC
    - 操作温度范围:-35°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 接触电阻:最大30mΩ(测量条件为20mV及1mA)
    - 绝缘电阻:最小1000MΩ(测试条件为500V直流)
    - 耐压性:无闪络或绝缘击穿现象(650V交流/1分钟)
    - 单插拔力:最小0.4N,最大4.4N
    - 耐用性:30次插拔后最大接触电阻为30mΩ
    - 振动性能:频率10至55Hz,单振幅0.75mm,2小时,三个方向,无超过1μs的电气断开
    - 冲击性能:加速度490m/s²,11ms持续时间,正弦半波形,三个轴向,3个周期内无超过1μs的电气断开
    - 湿度性能:在40°C和90%至95%湿度条件下,保持96小时,最大接触电阻为30mΩ
    - 温度循环:五个循环中无超过1μs的电气断开
    - 焊接热抵抗:组件无影响性能的变形(流焊:250°C,10秒;手工焊接:300°C,3秒)

    产品特点和优势


    1. 全锁定功能:采用了全面锁紧机制,防止意外分离。
    2. 增加端子固定力:采用双锁结构来增加端子的固定力,防止半插入情况的发生。
    3. 防焊裂:采用玻璃填充树脂以避免因焊接压力造成的焊裂。
    4. 防误插:具备完全防反插及防异种接点插入的机制。
    5. 低轮廓设计:最高达到19.8mm,满足浸涂要求。
    6. 成本降低:无需新的生产设备投资。

    应用案例和使用建议


    - 办公设备:可用于打印机、复印机、扫描仪等设备中,提高设备稳定性和可靠性。
    - 工业设备:可用于自动化设备、机器人系统等,确保设备在恶劣环境下的稳定运行。
    - 消费电子产品:适用于家用电器、智能设备等,提供更好的用户体验。
    使用建议:在选择DF1E系列连接器时,应考虑具体的应用环境和电气需求。如果需要进行浸涂处理,应选用对应的系列型号以确保性能。

    兼容性和支持


    DF1E系列连接器可以与其他同类产品无缝对接,适用于标准的自动化插入设备。厂家提供了完整的工程技术文档和支持服务,以便客户更好地利用该产品。

    常见问题与解决方案


    1. Q:如何防止连接器在使用过程中脱落?
    A: 使用DF1E系列的全锁定机制,确保连接稳固。
    2. Q:如何判断连接器是否正常工作?
    A: 检查连接器的电气连续性,通过测量接触电阻等参数来验证。
    3. Q:如何处理焊接过程中出现的焊接裂纹?
    A: 确保焊接过程符合规定的温度和时间限制,以避免过高的热量影响。

    总结和推荐


    DF1E系列2.5mm间距锁紧连接器以其出色的机械性能和电气性能,成为市场上不可或缺的产品之一。它在多个领域的广泛应用也证明了其强大的市场竞争力。对于需要高稳定性和高性能连接解决方案的用户,我们强烈推荐使用DF1E系列连接器。

DF1EG-5P-2.5DSA(05)参数

参数
类型 Header,Latch Holder
颜色 -
触头镀层厚度 - 配接 1μm
防护等级 -
间距-配接 2.5mm
排数 1
额定电流 3A
针脚数 5pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 停产
包装方式 散装

DF1EG-5P-2.5DSA(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1EG-5P-2.5DSA(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1EG-5P-2.5DSA(05) DF1EG-5P-2.5DSA(05)数据手册

DF1EG-5P-2.5DSA(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
