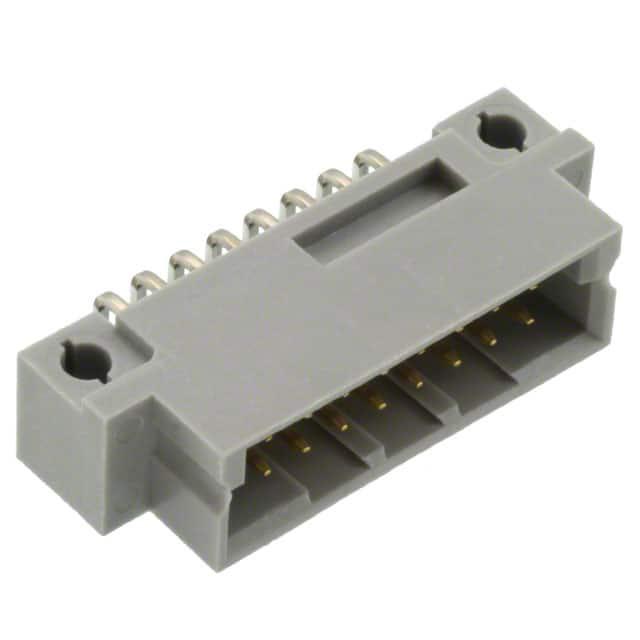

PCN10A-16P-2.54DS(72)

产品分类: 背板连接器 - DIN 41612
厂牌: HIROSE ELECTRIC
产品描述: Conn DIN 41612 HDR 16 POS 2.54mm Solder RA Thru-Hole Tray
供应商型号: CSJ-ST61225359
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 背板连接器 - DIN 41612 PCN10A-16P-2.54DS(72)

PCN10A-16P-2.54DS(72)概述

    PCN10 系列连接器技术手册

    1. 产品简介


    PCN10系列连接器 是符合IEC603-2和DIN41612标准的产品,适用于广泛的计算机、控制设备、开关和测量装置等领域。该系列产品提供多种型号以满足不同的需求,具有高可靠性、广泛的应用范围和易于安装的特点。

    2. 技术参数


    - 标准合规性:符合DIN标准和IEC603-2/DIN41612标准。
    - 位置数:提供14种不同的位置数变化,包括16、20、24、30、32、44、48、50、64、90、96、100、128和144个位置。
    - 接触设计:采用双面两点接触设计,确保高度可靠。
    - 电路保护:PCN10MC系列提供电路保护功能。
    - 电缆连接器:提供IDC连接器和适用于26-30 AWG的压接连接器。
    - 尺寸:PCN10H系列包括5种堆叠高度变化:25mm、30mm、35mm、40mm和45mm。
    - 额定电流和电压:最大额定电流为2A,额定电压为300V AC。
    - 绝缘电阻:最小绝缘电阻为10^6 MΩ(测量于100V直流电压下)。
    - 耐受电压:1000V AC持续1分钟(IDC和压接类型为650V AC)。
    - 振动抵抗:最小频率10到55Hz,单振幅0.75mm,每个方向2小时无电气断开。
    - 湿度:稳态绝缘电阻最小值为10^6 MΩ,温度40±2℃,湿度90%-95%,持续96小时。
    - 温度循环:无损坏、裂缝或零件松动,温度范围从-65℃到125℃,重复5次。
    - 插拔耐用性:500次插拔后接触电阻仍小于20mΩ。
    - 焊接热抵抗:无影响性能的组件变形,手动焊接温度为350℃,持续3秒。

    3. 产品特点和优势


    - 高标准合规性:符合IEC603-2和DIN41612标准,确保产品的质量和安全性。
    - 多样化的应用:支持DIN标准类型的B、C、R和Q,以及易于锁定插销的临时板安装类型。
    - 可靠的双点接触设计:采用高度可靠的双面两点接触系统,提高连接稳定性和可靠性。
    - 丰富的堆叠高度选择:提供多种堆叠高度选择,以适应不同的应用场景。
    - 电路保护设计:PCN10MC系列具备电路保护设计,进一步保障电路的安全运行。
    - 电缆兼容性:支持IDC和压接两种类型的电缆连接器,适用范围更广。

    4. 应用案例和使用建议


    应用案例:
    - 计算机:用于主板与扩展卡之间的连接。
    - 控制设备:用于自动化控制系统中信号传输。
    - 开关:用于控制信号的快速切换。
    - 测量设备:用于精密仪器的信号接口。
    使用建议:
    - 根据具体应用选择合适的接触数和堆叠高度,以满足机械结构的需求。
    - 在高湿度环境中使用时,应注意定期检查绝缘电阻,确保长期稳定运行。
    - 针对频繁插拔的应用场景,可考虑增加接触件的数量以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与多种标准类型兼容,包括DIN标准类型的B、C、R和Q,支持IDC和压接电缆连接器。
    - 厂商支持:HIROSE ELECTRIC CO., LTD. 提供全面的技术支持和维护服务,确保客户在使用过程中得到及时的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 绝缘电阻低 | 检查连接器是否受潮,清洁并重新测试。 |
    | 插拔时接触不良 | 检查是否有异物堵塞,清理插针和插座。 |
    | 温度循环试验后接触不良 | 检查焊点是否有裂缝,重新焊接。 |

    7. 总结和推荐


    PCN10系列连接器以其卓越的性能、广泛的兼容性和高可靠性,在多个领域具有显著的应用优势。无论是计算机、控制设备还是测量装置,该系列产品都能提供稳定的连接解决方案。综上所述,强烈推荐使用PCN10系列连接器,以提升系统的整体性能和可靠性。

PCN10A-16P-2.54DS(72)参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PCN10A-16P-2.54DS(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

PCN10A-16P-2.54DS(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - DIN 41612 HIROSE ELECTRIC PCN10A-16P-2.54DS(72) PCN10A-16P-2.54DS(72)数据手册

PCN10A-16P-2.54DS(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1133 ¥ 26.3692
库存: 728
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.36
