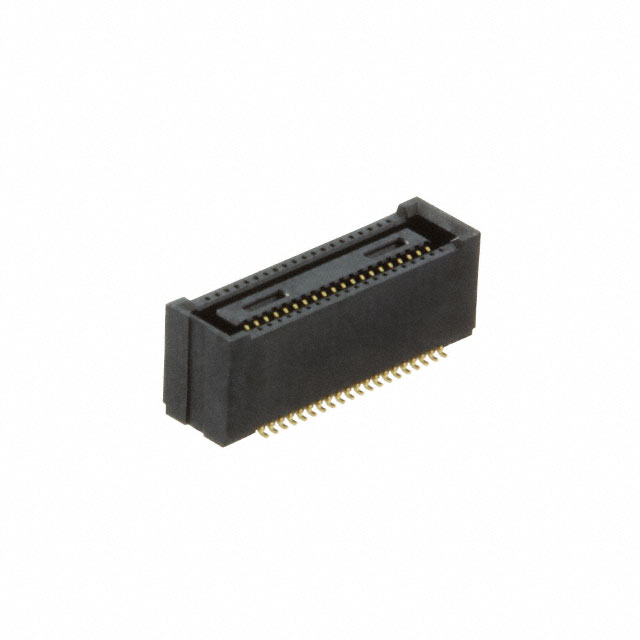

DF40HC(4.0)-40DS-0.4V(70)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 400μm 2 40pin SMD,P=0.4mm 贴片安装
供应商型号: JY-DF40HC(4.0)-40DS-0.4V(70)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) DF40HC(4.0)-40DS-0.4V(70)

DF40HC(4.0)-40DS-0.4V(70)概述

    DF40系列技术手册

    产品简介


    DF40系列是适用于板对板连接和板对柔性印刷电路(FPC)连接的电子元器件。这些连接器具有0.4mm的超小间距设计,并且提供了从1.5mm到4.0mm的不同堆叠高度选项,从而在高密度安装中实现了空间节约设计。它们广泛应用于消费电子、汽车电子、通信设备等多个领域。

    技术参数


    - 额定电流:0.3A
    - 额定电压:AC/DC 30V
    - 操作温度范围:-35°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:≥50MΩ(直流100V)
    - 耐压能力:无闪络或击穿(交流100V,持续1分钟)
    - 接触电阻:≤90mΩ(交流20mV,1kHz,1mA)
    - 振动耐受性:无电气中断时间超过1μs(频率10-55Hz,半幅0.75mm,各方向连续2小时)
    - 耐湿性:接触电阻≤90mΩ,绝缘电阻≥25MΩ(在40±2°C,湿度90%-95%,持续96小时条件下)
    - 温度循环耐受性:接触电阻≤90mΩ,绝缘电阻≥50MΩ(在-55°C,5-35°C,85°C之间循环5次)
    - 耐用性:接触电阻≤90mΩ,30次插拔循环
    - 焊锡热稳定性:不应影响其性能的树脂材料不应熔化(按照推荐的焊接温度曲线进行再流焊;手工焊接时焊接铁温度350°C,不超过3秒)

    产品特点和优势


    1. 高密度安装:最小宽度仅3.38mm,确保了高效的真空拾取和放置操作。
    2. 多种堆叠高度选择:提供了1.5mm至4.0mm之间的六种堆叠高度选择,增加了连接器在不同应用中的灵活性。
    3. 高接触可靠性:有效结合长度达0.45mm,且配备了防止意外脱开的锁定系统,确保了可靠连接。
    4. 自对准能力强:使用导引肋结构可以实现0.33mm的自我对准。
    5. 强化结构:通过增加减震筋结构,两侧都进行了加固,提升了连接器的结构强度。
    6. 防焊料溢出:镍涂层屏障用于保护触点区不受焊料溢出的影响。
    7. 抗污染设计:插合状态下覆盖触点以防止灰尘等异物进入。
    8. RoHS合规:符合环保标准,不含有害物质。
    9. 高速信号传输:屏蔽型可支持高速信号传输并提供噪声防护。

    应用案例和使用建议


    该连接器被广泛应用于需要高可靠性的场合,例如汽车电子产品。对于要求高可靠性的应用,请联系公司代表获取更多详细信息。建议根据具体应用需求选择合适的堆叠高度和接触数量。例如,在需要高密度连接的消费电子产品中,可以选择更小的堆叠高度和更多的接触数量。

    兼容性和支持


    - 兼容性:此系列连接器可以与其他DF40系列产品和特定规格的电路板兼容。
    - 支持:供应商提供全方位的技术支持,包括产品咨询、设计支持、质量保证等服务。如需进一步的技术支持,请联系销售团队。

    常见问题与解决方案


    - Q: 插拔连接器时发出异常声音怎么办?
    - A: 检查是否有尘土或其他异物阻碍连接器的正常插拔,清洁接触区域后重新尝试。
    - Q: 使用过程中出现电气中断怎么办?
    - A: 确认连接器正确安装且无过度震动,必要时检查并更换连接器。
    - Q: 如何避免焊料溢出问题?
    - A: 使用规范的焊接工艺,遵守推荐的焊接温度曲线。手动焊接时尽量控制焊接铁温度和焊接时间。

    总结和推荐


    DF40系列是一款具备卓越性能和稳定性的电子连接器,尤其适合高密度安装需求的应用场合。其多样化的设计选择使其能够在多个领域发挥作用。无论是消费电子还是汽车电子,DF40系列都能够提供可靠的电气连接。强烈推荐在需要高密度连接和小型化的应用中使用DF40系列连接器。

DF40HC(4.0)-40DS-0.4V(70)参数

参数
颜色 -
间距 400μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF40HC(4.0)-40DS-0.4V(70)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40HC(4.0)-40DS-0.4V(70)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC DF40HC(4.0)-40DS-0.4V(70) DF40HC(4.0)-40DS-0.4V(70)数据手册

DF40HC(4.0)-40DS-0.4V(70)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.1047
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.1
