HSCF-2A-D(P)(06)

产品分类: 光纤连接器 - 适配器
厂牌: HIROSE ELECTRIC

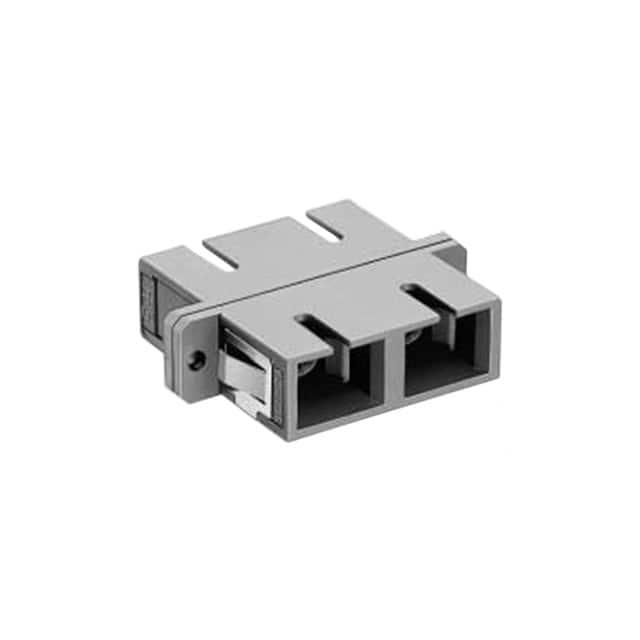

产品描述: Conn SC Adapter Single Mode Duplex F/F ST Panel Mount 0.5dB Bag
供应商型号: CSJ-ST49316634
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 光纤连接器 - 适配器 HSCF-2A-D(P)(06)

HSCF-2A-D(P)(06)概述


    产品简介


    HSC系列光纤连接器是专为工业和商业应用设计的一类光纤连接器产品,广泛应用于数据中心、通信设备、工业自动化及军事等领域。该系列产品包括SC型光纤连接器、光纤衰减器、终端器等,具备高可靠性、耐用性和兼容性。特别是其适用于恶劣环境的设计,使其在严苛条件下的性能表现尤为出色。
    主要功能包括光信号传输的高效连接、光功率管理以及多模/单模光纤的适配能力。产品通过了多项国际标准认证,如IEC 61754-4和JIS C 5973(F04),并符合ANSI相关规范。

    技术参数


    | 参数类别 | 具体数值/描述 |

    | 工作温度范围 | -25°C 至 +70°C |
    | 存储温度范围 | -25°C 至 +70°C |
    | 插入损耗(单模) | 1310nm(激光源):最大0.5dB (PC, AdPC, APC) |
    1310nm(发光二极管):最大0.3dB (PC) |
    | 回波损耗(单模) | 1310nm(激光源):最小22dB (PC), 40dB (AdPC), 60dB (APC) |
    | 机械特性 | 简化插头:最大19.6N (单端),39N (双端);拔出力:2N至5.9N |
    | 耐久性 | 1000次插拔循环后插入损耗变化:最大0.2dB |
    | 防火等级 | 符合UL94V-0级,阻燃等级高 |

    产品特点和优势


    HSC系列光纤连接器具有以下几个显著特点:
    1. 标准化设计:符合IEC和JIS国际标准,确保产品的互换性和通用性。
    2. 坚固耐用:采用高性能材料(如锆石、磷青铜),适应恶劣的工作环境。
    3. 多样化配置:提供多种类型(Flexible F型、Rigid F型、Rigid H型)以满足不同需求。
    4. 安全性高:内置自动快门功能,减少灰尘和污染对光纤接口的影响。
    5. 成本效益:通过简化设计减少组件数量,降低了制造成本。

    应用案例和使用建议


    HSC系列光纤连接器广泛应用于需要高可靠性的场合,例如汽车制造、工业自动化和通信基础设施建设。在实际使用中,建议采取以下措施来优化性能:
    - 在振动或冲击环境中使用时,确保固定稳固;
    - 使用专用工具进行拆卸操作,避免人为损坏;
    - 定期清洁光纤接口以保持最佳性能。

    兼容性和支持


    HSC系列光纤连接器与其他常见的光纤设备高度兼容,支持标准化安装方式(螺钉安装、夹紧式安装)。制造商提供全面的技术支持服务,包括产品选型指导、现场安装培训和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查接口是否干净;调整插入角度 |
    | 连接稳定性差 | 确保正确选择匹配型号 |
    | 接口损坏 | 更换已损坏部件 |

    总结和推荐


    综上所述,HSC系列光纤连接器凭借其卓越的技术指标、灵活的应用范围以及出色的性价比,在同类产品中脱颖而出。无论是对于初学者还是专业人士来说,这都是一个值得信赖的选择。强烈推荐用于需要稳定且高性能光纤连接的应用场景中。

HSCF-2A-D(P)(06)参数

参数
长*宽*高 27.4mm(长度)*9.4mm(高度)
安装方式 卡入式安装,按扣安装,法兰安装,面板安装
零件状态 在售
包装方式 散装

HSCF-2A-D(P)(06)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HSCF-2A-D(P)(06)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 光纤连接器 - 适配器 HIROSE ELECTRIC HSCF-2A-D(P)(06) HSCF-2A-D(P)(06)数据手册

HSCF-2A-D(P)(06)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3344 ¥ 36.7124
库存: 62
起订量: 12 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.71
